3.4 Beschaltung des Moduls

Achtung! Verbinden
Antennenanschlusses und die Modulterminale mit der Schutzerdung, weil dadurch das
Modul beschädigt werden kann!

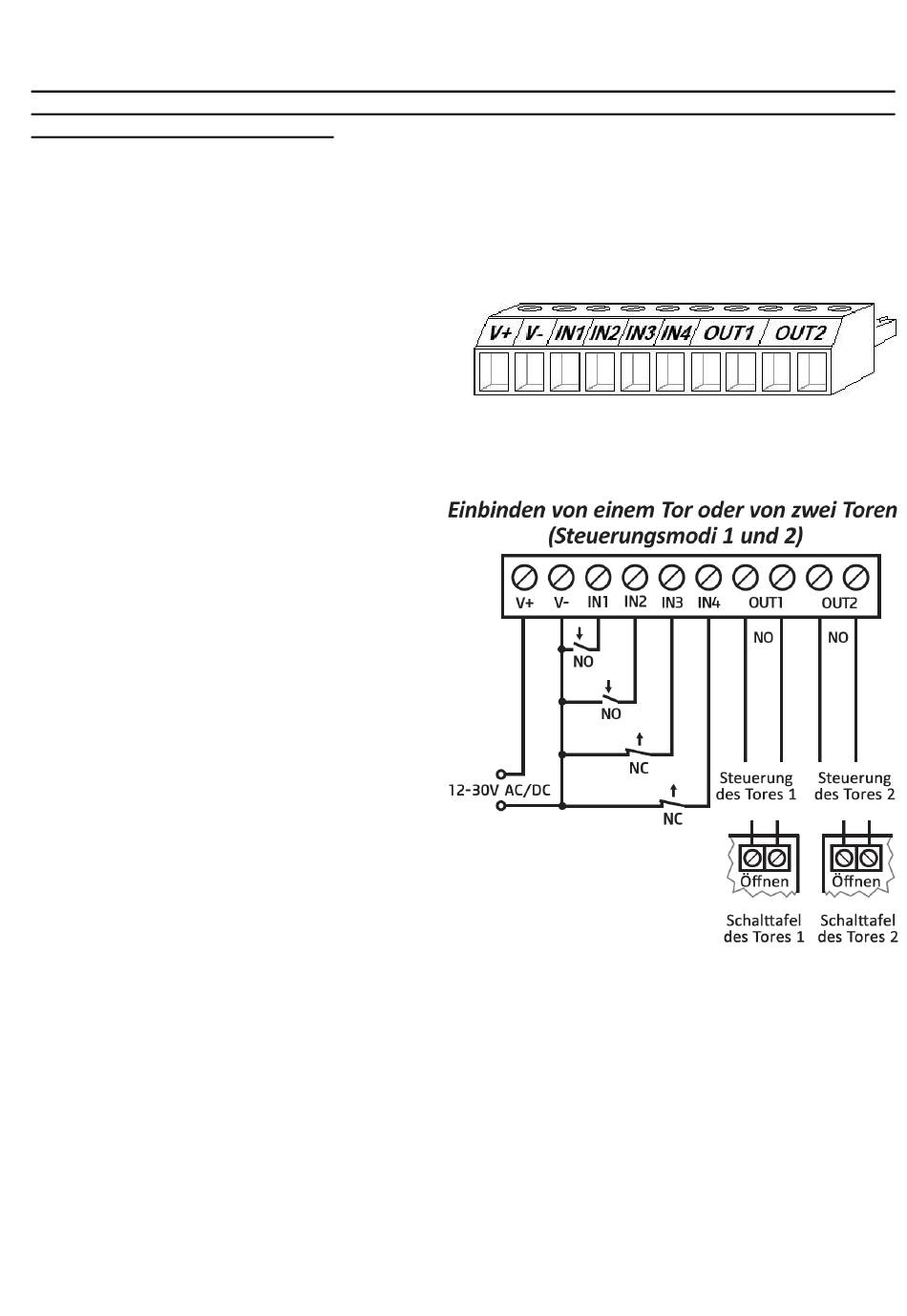

Verdrahtungspläne je nach Ausgangssteuerungsmodus
3.4.1
Verteilung der Terminalpunkte des seriellen Anschlusses:
Speisespannung 12...30V AC/DC (min. 500mA)
V+
V- Speisespannung Negativpol (wenn DC)
IN1 Kontakteingang 1
IN2 Kontakteingang 2
IN3 Kontakteingang 3
IN4 Kontakteingang 4
OUT1 Ausgang 1 (normalerweise geöffneter potenzialfreier Kontakt, max. 1A@24V AC/DC)
OUT2 Ausgang 2 (normalerweise geöffneter potenzialfreier Kontakt, max. 1A@24V AC/DC)
Steuerungsmodus 1:
- Zu einem Tor oder zu zwei Toren oder
zu einem Tor mit zwei Optionen zum
Öffnen (teilweise Öffnung/Vollöffnung).
- Beide Ausgänge sind normalerweise
geöffnet (NO).
- Ausgang OUT1 kann durch Anrufer-
identifizierung
werden.
- Ausgang OUT2 kann mit versteckter
Rufnummer per Anruf gesteuert werden.
- Ein Steuerungsanruf
Torsteuerungen durch. Das Tor wird
automatisch
Steuerungselektronik der Torautomatik
geschlossen.
Steuerungsmodus 2:
- Zu einem Tor oder zu zwei Toren oder zu einem Tor mit zwei Optionen zum Öffnen
(teilweises/volles Öffnen).
- Beide Ausgänge sind normalerweise geöffnet (NO).
- Beide Ausgänge können den Einstellungen entsprechend durch Anruferidentifizierung per
Anruf gesteuert werden (nur OUT1, nur OUT2 oder gleichzeitig beide).
- Den Benutzern können die Steuerungsberechtigungen zu den einzelnen Ausgängen getrennt
erteilt werden.
- Ein Steuerungsanruf führt nur Torsteuerungen durch. Das Tor wird automatisch von der
Steuerungs-elektronik der Torautomatik geschlossen.
Sie WEDER
per Anruf gesteuert
führt
von
direkt NOCH
nur
der
8
indirekt die Metallteile des
