Sim-Karte-Fassung; Antennenanschluss; Installierung - tell Gate Control BASE 1000 - 2G Installierungs- Und Gebrauchsanweisung

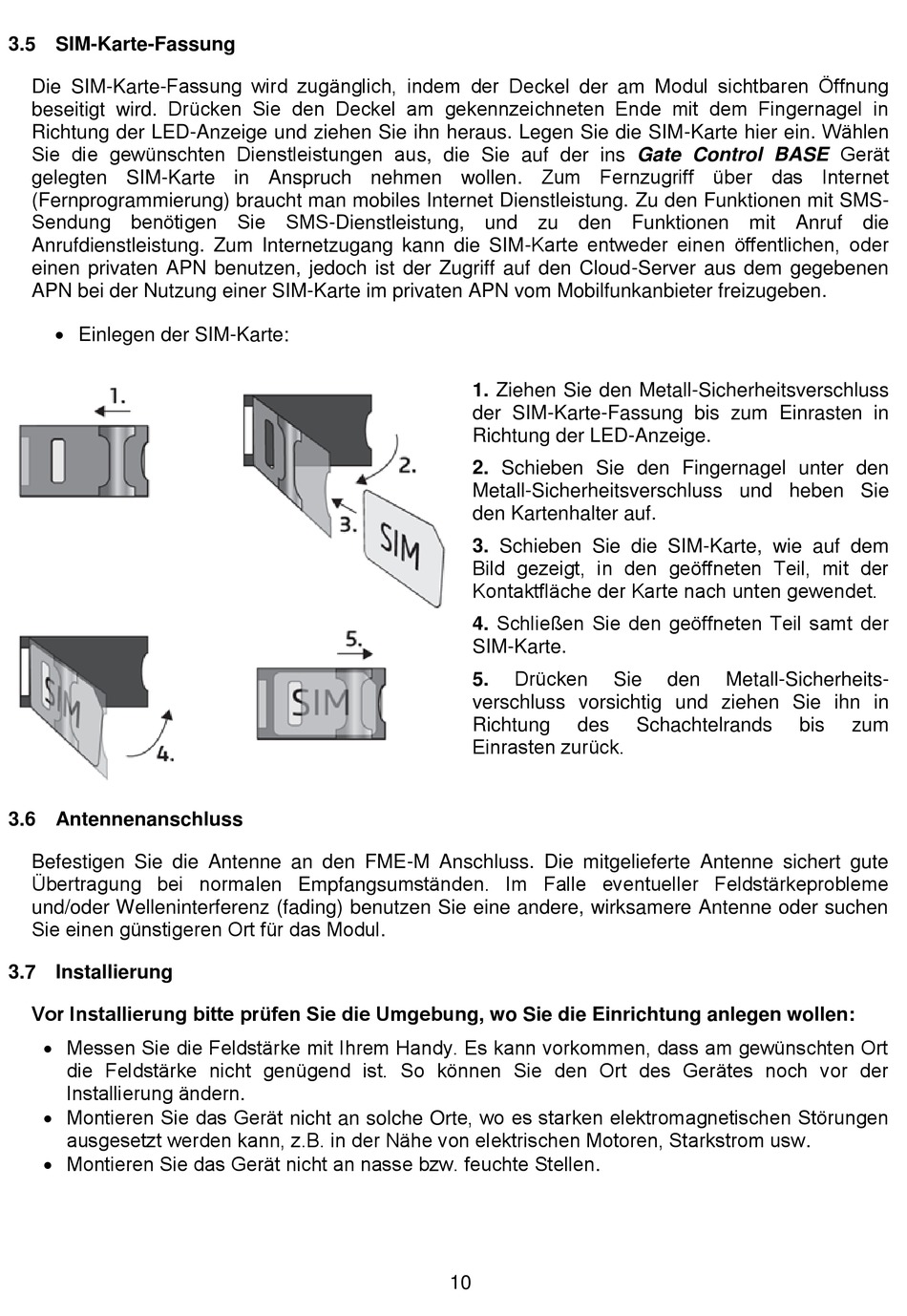

3.5 SIM-Karte-Fassung

Die SIM-Karte-Fassung wird zugänglich, indem der Deckel der am Modul sichtbaren Öffnung
beseitigt wird. Drücken Sie den Deckel am gekennzeichneten Ende mit dem Fingernagel in
Richtung der LED-Anzeige und ziehen Sie ihn heraus. Legen Sie die SIM-Karte hier ein. Wählen
Sie die gewünschten Dienstleistungen aus, die Sie auf der ins Gate Control BASE Gerät
gelegten SIM-Karte in Anspruch nehmen wollen. Zum Fernzugriff über das Internet
(Fernprogrammierung) braucht man mobiles Internet Dienstleistung. Zu den Funktionen mit SMS-
Sendung benötigen Sie SMS-Dienstleistung, und zu den Funktionen mit Anruf die
Anrufdienstleistung. Zum Internetzugang kann die SIM-Karte entweder einen öffentlichen, oder
einen privaten APN benutzen, jedoch ist der Zugriff auf den Cloud-Server aus dem gegebenen
APN bei der Nutzung einer SIM-Karte im privaten APN vom Mobilfunkanbieter freizugeben.
 Einlegen der SIM-Karte:

3.6 Antennenanschluss

Befestigen Sie die Antenne an den FME-M Anschluss. Die mitgelieferte Antenne sichert gute
Übertragung bei normalen Empfangsumständen. Im Falle eventueller Feldstärkeprobleme
und/oder Welleninterferenz (fading) benutzen Sie eine andere, wirksamere Antenne oder suchen
Sie einen günstigeren Ort für das Modul.

3.7 Installierung

Vor Installierung bitte prüfen Sie die Umgebung, wo Sie die Einrichtung anlegen wollen:
 Messen Sie die Feldstärke mit Ihrem Handy. Es kann vorkommen, dass am gewünschten Ort
die Feldstärke nicht genügend ist. So können Sie den Ort des Gerätes noch vor der
Installierung ändern.
 Montieren Sie das Gerät nicht an solche Orte, wo es starken elektromagnetischen Störungen
ausgesetzt werden kann, z.B. in der Nähe von elektrischen Motoren, Starkstrom usw.
 Montieren Sie das Gerät nicht an nasse bzw. feuchte Stellen.
1. Ziehen Sie den Metall-Sicherheitsverschluss
der SIM-Karte-Fassung bis zum Einrasten in
Richtung der LED-Anzeige.
2. Schieben Sie den Fingernagel unter den
Metall-Sicherheitsverschluss und heben Sie
den Kartenhalter auf.
3. Schieben Sie die SIM-Karte, wie auf dem
Bild gezeigt, in den geöffneten Teil, mit der
Kontaktfläche der Karte nach unten gewendet.
4. Schließen Sie den geöffneten Teil samt der
SIM-Karte.
Drücken
5. Sie
verschluss vorsichtig und ziehen Sie ihn in
Richtung des
Einrasten zurück.
10
den Metall-Sicherheits-
Schachtelrands bis zum
