tell Gate Control BASE 1000 - 2G Installierungs- Und Gebrauchsanweisung Seite 32

Steuerungsmodus 2
Zu einem Tor oder zwei Toren oder zu einem Tor mit zwei Öffnungsmodi (Teilöffnung/
Vollöffnung).

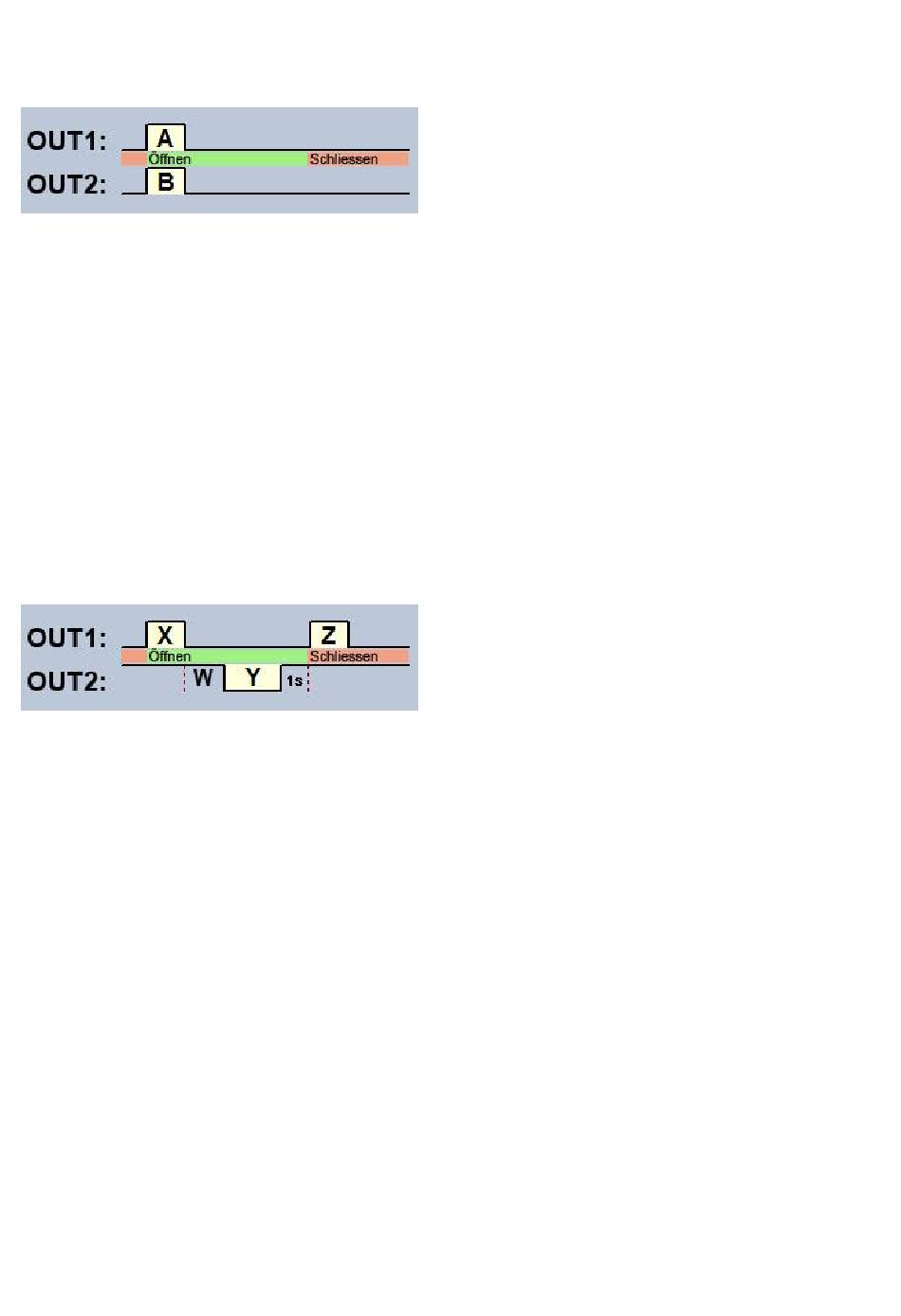

A = Impulsdauer OUT1 (in Sekunden) => zur Öffnung des Tores „A"
B = Impulsdauer OUT2 (in Sekunden) => zur Öffnung des Tores „B"
Unabhängige oder gleichzeitige Steuerung der Ausgänge OUT1 und OUT2 mit Rufnummer-
Identifizierung, anhand der eingestellten Benutzerrechte. Bei der Einstellung des Anwenders kann
für jeden einzelnen Anwender getrennt eingestellt werden, ob er bei Steuerung nur den Ausgang
OUT1, den Ausgang OUT2 oder beide aktivieren soll. Aus diesem Grund ist dieser
Steuerungsmodus auch für die Steuerung von zwei getrennten Toren geeignet. In der
Grundstellung liefern die Ausgänge einen offenen Kontakt, während bei der Steuerung einen
Schließkontakt. Die Dauer des Steuerungsimpulses des Ausgangs OUT1 kann mit dem
Parameter „A", während die Dauer des Steuerungsimpulses des Ausgangs OUT2 mit dem
Parameter „B"
in
Steuerungselektronik der Torautomatik automatisch vollgezogen werden.
Steuerungsmodus 3
Zu Toren, die die Steuerungskontakte für Öffnen und Schließen auf demselben Eingang erwarten.
X = Impulsdauer OUT1 (in Sekunden) => zur Toröffnung
W = Verzögerung vor der Unterbrechung des Fotozellen-Sensorkreises (in Sekunden)
Y = Impulsdauer OUT2 (in Sekunden) => zur Offenhaltung des Tores
Z = Impulsdauer OUT1 (in Sekunden) => zur Torschließung
Starten des Öffnungs- und Schließungsprozesses per Anruf, mit Anrufer-identifizierung.
In der Grundstellung liefert der Ausgang OUT1 einen offenen Kontakt, während der Ausgang
OUT2 einen Schließkontakt. Bei der Steuerung des Moduls liefert der Ausgang OUT1 für eine
Zeitspanne von X Sekunden einen Schließkontakt, dann liefert der Ausgang OUT2 nach W
Sekunden für eine Zeitspanne von Y Sekunden einen offenen Kontakt, dann liefert der Ausgang
OUT1 nach einer Sekunde für eine Zeitspanne von Z Sekunden wieder einen Schließkontakt.
Dieser Steuerungsmodus kann in dem Fall benutzt werden, wenn die Torautomatik die Impulse
für Öffnungssteuerung und für die Steuerung für Schließung an denselben Eingang erwartet (der
erste Impuls öffnet das Tor und der Zweite schließt das Tor). Der Öffnungs- und
Schließungsimpuls werden von OUT1 geliefert, während der Kontakt des Ausgangs OUT2, mit
dem Relaiskontakt der Fotozelle hinter einander geschaltet, wird das Tor für eine Zeitspanne von
Y offengehalten (er unterbricht den Sensorkreis der Fotozelle, als ob ein Hindernis in den Strahl
der Fotozelle käme, so bleibt das Tor offen). Falls die Torautomatik das Tor automatisch
zuschließt, der Steuerungsimpuls Z ist nicht nötig. In diesem Fall soll bei dem Parameter Z der
Wert 0 angegeben werden. So wird es keinen Impuls für Torschließung geben.
eingestellt
Sekunden
OUT1=N.O. (normalerweise geöffnet)
OUT2=N.O. (normalerweise geöffnet)
werden. Die Torschließung
OUT1=N.O. (normalerweise geöffnet)
OUT2=N.C. (normalerweise geschlossen)
32
muss von der
