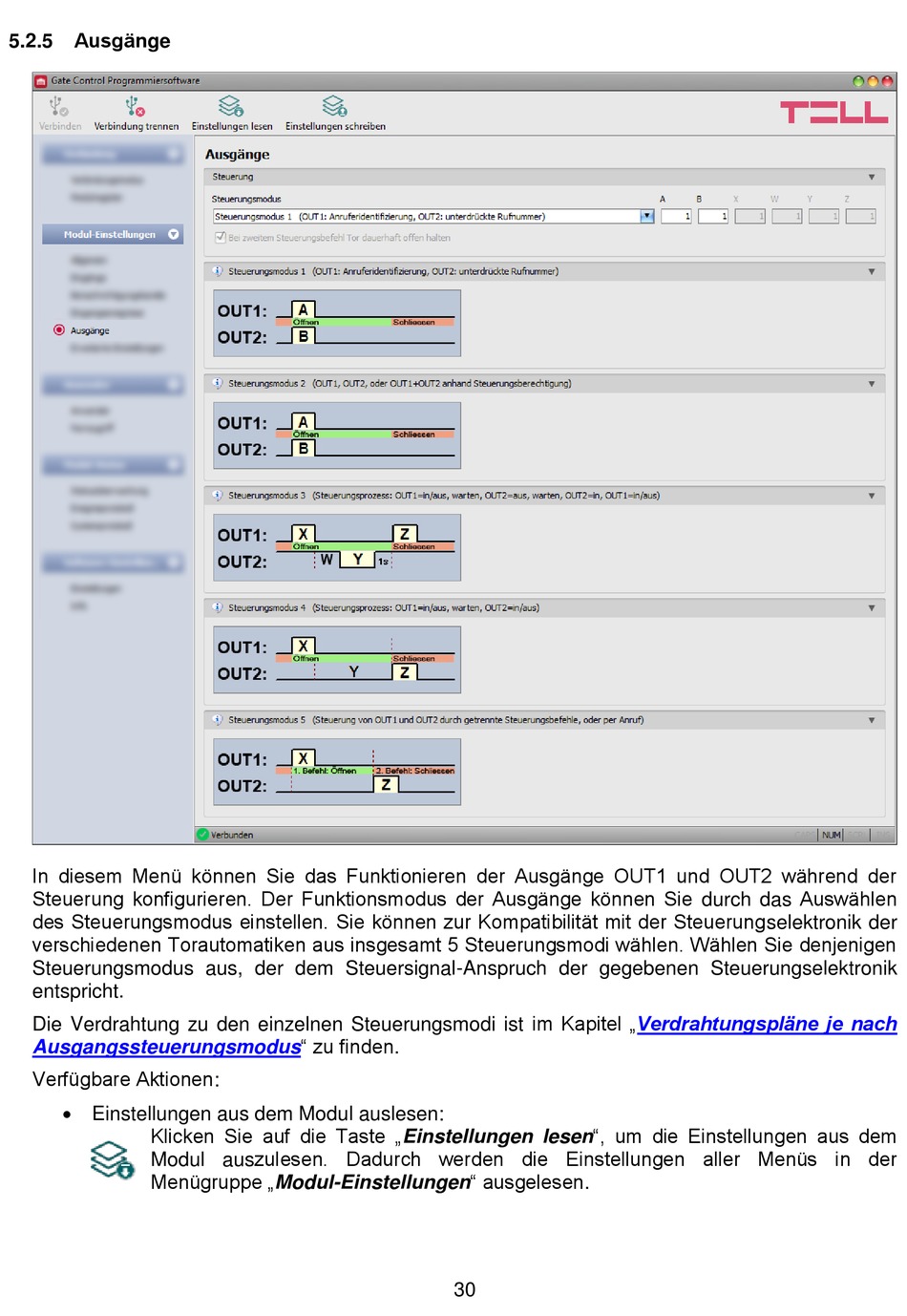

Ausgänge
5.2.5
In diesem Menü können Sie das Funktionieren der Ausgänge OUT1 und OUT2 während der
Steuerung konfigurieren. Der Funktionsmodus der Ausgänge können Sie durch das Auswählen
des Steuerungsmodus einstellen. Sie können zur Kompatibilität mit der Steuerungselektronik der
verschiedenen Torautomatiken aus insgesamt 5 Steuerungsmodi wählen. Wählen Sie denjenigen
Steuerungsmodus aus, der dem Steuersignal-Anspruch der gegebenen Steuerungselektronik
entspricht.
Die Verdrahtung zu den einzelnen Steuerungsmodi ist im Kapitel
Ausgangssteuerungsmodus" zu finden.
Verfügbare Aktionen:
Einstellungen aus dem Modul auslesen:
Klicken Sie auf die Taste „Einstellungen lesen", um die Einstellungen aus dem
Modul auszulesen. Dadurch werden die Einstellungen aller Menüs in der
Menügruppe „Modul-Einstellungen" ausgelesen.
30
„Verdrahtungspläne je nach
