elsner elektronik WS1 Style Kurzanleitung Seite 2

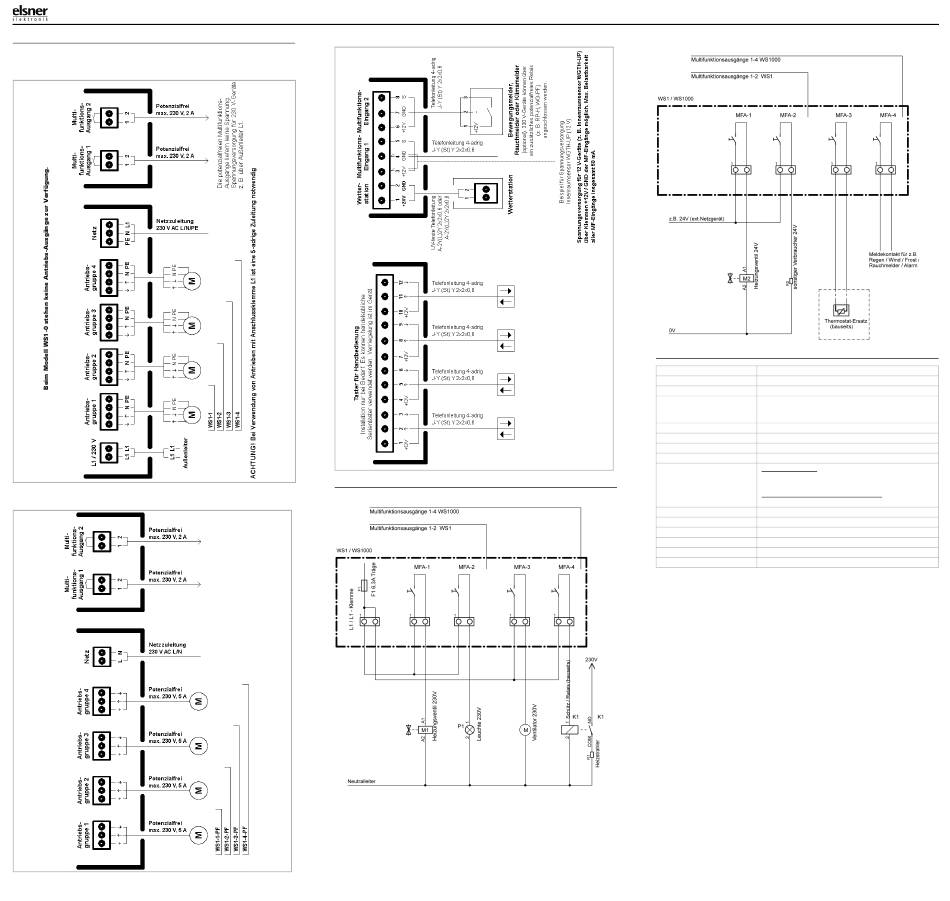

Anschlusspläne
Antriebs- und MF-Ausgänge WS1 Style (60180-60189):
max. 400 W pro Antriebs-Ausgang,
insg. max. 1,5 kW für alle Antriebs-Ausgänge
Antriebs- und MF-Ausgänge WS1 Style-PF (60194):
pro Antriebs-Ausgang max. 5 A / 230 V
Eingänge bei WS1:
Anschlussbeispiele für Multifunktions-Ausgänge
230 V-Verbraucher an MF-Ausgängen anschließen
Montage WS1 Style • Stand: 30.06.2020 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
Montage WS1 Style
Niederspannungs-Verbraucher und potenzialfreie Kontakte an MF-Aus-
gängen anschließen
Technische Daten Steuerung WS1 Style
Gehäuse Glas, Kunststoff
Farben • Weiß/Grau • Dunkelgrau/Schwarz
Montage Unterputz / Hohlwand
Maße Displayfront ca. 181 × 131 (B × H, mm),
Aufbautiefe ca. 8 mm,
Unterputzkasten ca. 172 × 122 × 81 (B × H × T, mm)
Umgebungstemperatur Betrieb 0...+55°C, Lagerung -30...+70°C
Umgebungsluftfeuchtigkeit 5...95% rF, Betauung vermeiden
Betriebsspannung 230 V AC, 50 Hz
Leistungsaufnahme Bereitschaft max. 11 W
Belastbarkeit 230 V-Ausgänge:
Antriebs-Ausgänge pro Antriebs-Ausgang maximal 400 W,
insgesamt maximal 1,5 kW
Potenzialfreie Ausgänge (Modell PF):
pro Antriebs-Ausgang maximal 5 A / 230 V
Funkfrequenz Funk-Kanäle 868,2 MHz
Schutzart IP 20
Messbereich Temperatur 0...+55°C
Auflösung (Temperatur) 0,1°C
Messbereich Feuchtigkeit 5% rF ... 95% rF
Auflösung (Feuchtigkeit) 0,1% rF
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
