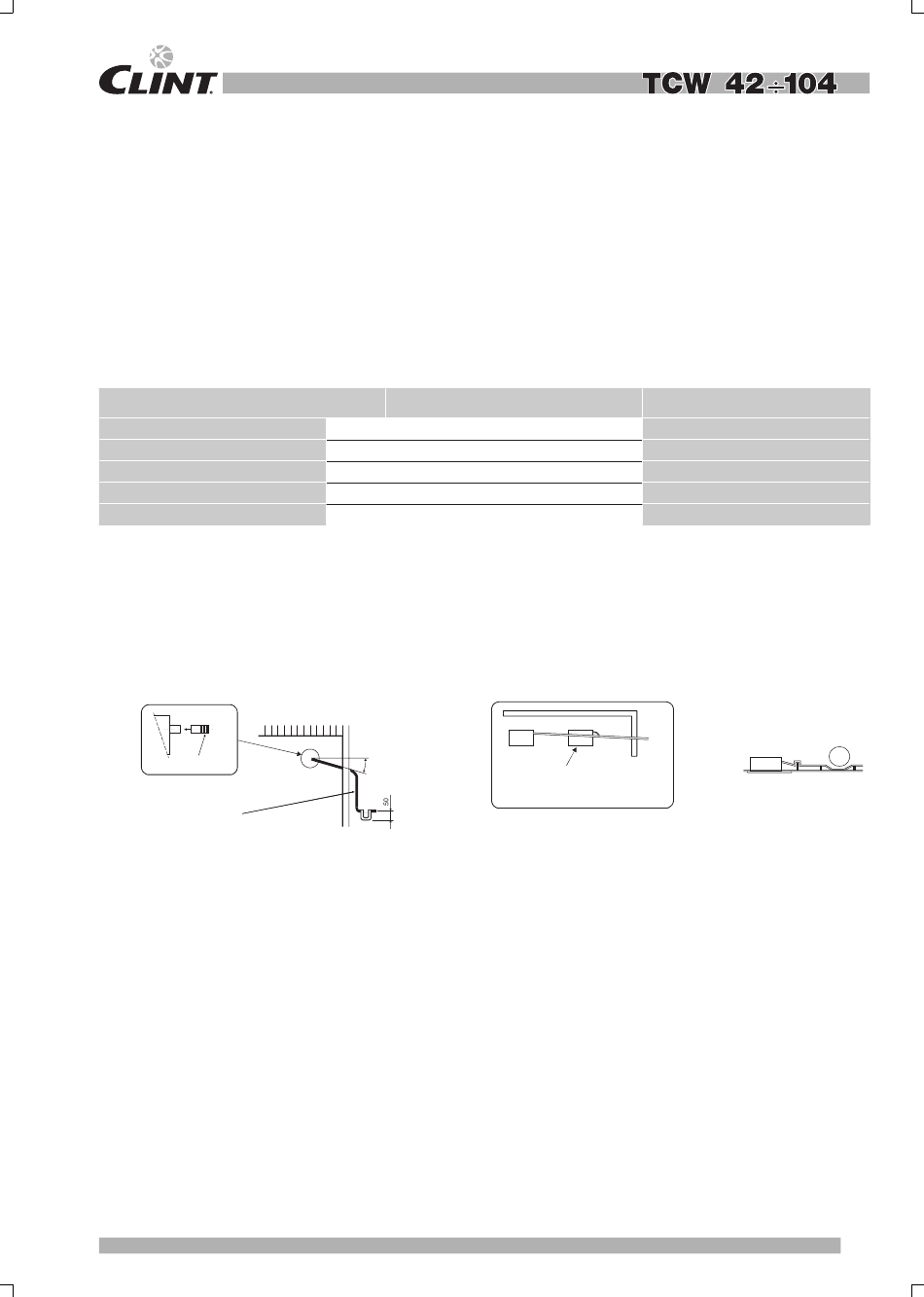

TECHNISCHE BESCHREIBUNG
Kondensatwasser Pumpe
Die Kondensatwasser Pumpe ist platzsparend und mit nur
einer Schraube einfach auszubauen und perfekt integriert. Die
Pumpe ermittelt das Kondensatwasserabpump und vermeidet
so lästiges Tropfen. Es muss nur ein Abfl uss ein geeignetes
angelegt werden, der das Ablaufen vom Kondenswasser durch
Schwerkraft ermöglicht, sowie ein Siphon, der den Rücklauf vom
Wasser und das Aufsteigen unangenehmer Gerüche verhindert.
Pumpe Konstruktionsmerkmale
MODELL
Nennspannung
Leistungsaufnahme
Stromaufnahme
Max Wassermenge
Max Hebung Höhe
Kondensatwasserableitung
Die Klimaeinheit ist mit einer Pumpe zum Abfl uss vom
Kondenswasser ausgestattet, welche das Kondenswasser an die
höchste Stelle pumpt. Das Ableiten vom Kondenswasser erfolgt
über einen Abfl uss mit geeigneter Neigung und einen Siphon am
Ableitungsrohr über Schwerkraft.
Rohranschluss
Raccord de tube
Kondensatabfluss isolierte Leitung
Tube calorifugé d'évacuation des condensats
Filtern
• Filtertyp: Synthetisches Gewebe zur Schnellentnahme.
• Brandschutzklasse: M4 (PV LNE No 812 02 29 to 30/01/89).
• Durchschnittliche Leistung: 55% (EUROVENT 4/5 -
ASHRAE gravimetrisch 52-76 NF X 44-012).
• Reinigung: Waschbar mit kaltem Wasser und Reinigungsmittel
(max. 25 Reinigungen); trocken Abstauben.
Elektrische Heizung
Der elektrische Heizer der Kästen besteht aus einer Heizung,
die in den Rohren der Verdampferbatterie montiert ist. Schutz
die Heizung vor anomaler Temperaturerhöhung durch 2
Sicherheitsthermostate:
• ein Thermostat mit automatischer Rückstellung.
• ein Thermostat mit manueller Rückstellung.
CARACTÉRISTIQUES TECHNIQUES
Pompe de relevage condensats
D'un encombrement réduit et facilement démontable
par une simple vis, la pompe de relevage condensats
est parfaitement intégrée. Elle permet le relevage des
condensats en évitant un dégouttement fastidieux. Il suffit
de prévoir, selon les règles de l'art, une évacuation par
gravité avec pente et siphon pour éviter le retour d'eau et
d'odeur.
Caractéristiques techniques pompe de relevage
42
44
V/Ph/Hz
<------------230 / 1 / 50------------>
W
<-----------------16----------------->
A
<------0,09------>
l/h
<-------60------->
mm
<------600------>
Relevage des condensats
Le caisson de traitement d'air est équipé d'une pompe de
relevage des condensats qui remonte l'eau en partie haute.
Prévoir, selon les règles de l'art, une évacuation par gravité
avec pente et siphon à partir de tube de sortie.
1 cm/m Abhang
Pente de 1 cm/m
Raccordement sur le dessus du tube d'évacuation
Système d'évacuation avec plusieurs caissons
Siphon
Siphon
Filtration
• Type de fi ltre: Tissé synthétique à dépose rapide.
• Classement au feu: M4 (PV LNE No 812 02 29 to 30/01/89).
• Rendement moyen: 55% (EUROVENT 4/5 - ASHRAE
• Entretien: Lavable à l'eau froide additionnée de détergent
Chauffage électrique
Il est constitué par une résistance électrique montée à l'intérieur
des tubes de la batterie. La résistance est protégée contre le
surchauffe par 2 thermostats de sécurité:
• un thermostat è réarmement automatique.
• un thermostat è réarmement manuel.
54
84
104
MODÈLE
Tension nominale
Puissance absorbée
<--0,12-->
Intensité absorbée
<--240-->
Débit d'eau max.
<--500-->
Hauteur max de relevage
Anschluss oben auf der Abflussleitung
Abfluss System mit meheren Einheiten
gravimétrique 52-76 NF X 44-012).
(25 lavages max.); ou dépoussiérage à sec.
NO
NO
Abfluss System
Système d'évacuation
