Bedienelemente - WIELANDER+SCHILL InvertaPulse IP 08 Betriebsanleitung

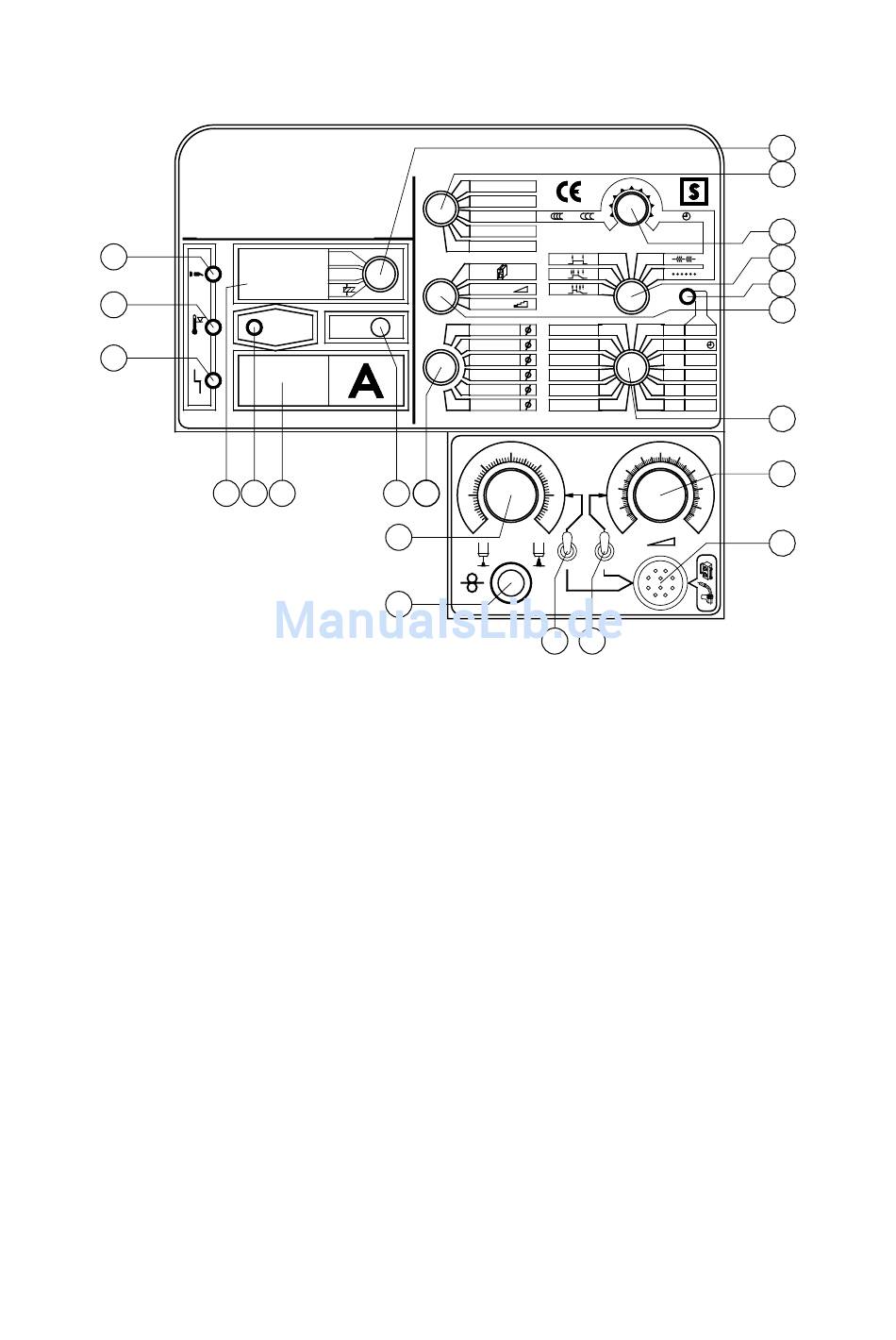

Bedienfeld InvertaPuls IP 8
13
14
15

8 Bedienelemente

1: Hauptschalter (Anlagenrückseite)
2: Wahlschalter Schweißverfahren
3: Wahlschalter Bedienung
4: Wahlschalter Betriebsart
5: Wahlschalter Werkstoff
6: Wahlschalter Drahtdurchmesser
7: Wahlschalter Display-Anzeige
8: Potentiometer Interpuls/Schweißzeit/ Hotstartstrom
9: Taste Gastest
10: Digitalanzeige umschaltbar
11: Digitalanzeige Ampere
12: LED Hold
13: LED Netz
14: LED Übertemperatur
15: LED Störung
16: LED TIG
17: Potentiometer Korrektur
18: Potentiometer Energie
19: Taste Draht
25: Schalter Fernregler Energie ein/aus
26: Schalter Fernregler Korrektur ein/aus
27: Steckdose 10-polig Push-Pull oder Fernregleranschluss
