ZEITRAUM GUEST Aufbauanleitung

GUEST
Aufbauanleitung 09/ 2019
NOTWENDIGES WERKZEUG:
Innensechskant Schlüssel SW4 / SW5 (beiliegend)
10 x XS Bolzen
10 x Verbinder Gehäuse
10 x Madenschrauben
16 x Confirmat Schrauben 5 x 50
Funktionsvideo:
https://www.youtube.com/watch?v=ioIUTDqtvgE&list=PLC92853C2C2C26565&in

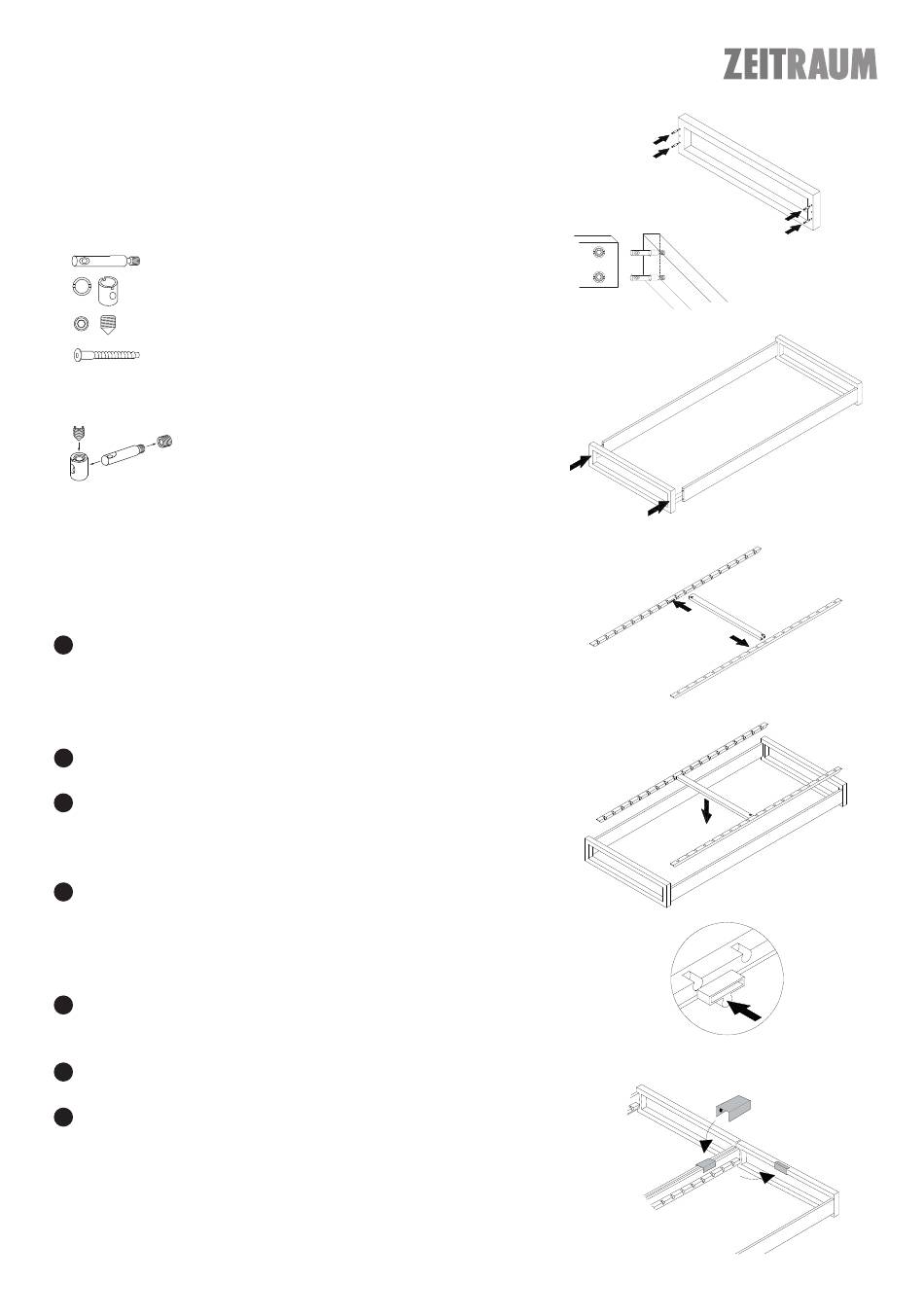

1.
Vor der Montage Bettseiten mit Gehäusen bestücken, XS Bolzen
entsprechend in die Kopf/Fußteile eindrehen. Dabei Bolzenloch passend
zum Längsschlitz des Gehäuses ausrichten. Die XS Bolzen nicht bis zum
Anschlag eindrehen.
2. Die Kopf/ Fußteile auf die Seitenteilen stecken und fixieren.
2.
3. XS Bolzen mittig in die Auflageleisten eindrehen, Mittelauflageleiste
mit Gehäuse bestücken, auf die Auflageleisten stecken und mit den XS
Bolzen fixieren.
4. Die Auflageleisten mit den Confirmat- Schrauben an die Bettseiten
anbringen. Wir empfehlen einen Matratzenüberstand von 5 cm. Werden
zwei einzelne GUEST- Betten gestapelt, bitte darauf achten, dass die
Auflageleisten auf gleicher Höhe liegen.
5. Die Kautschuk-Kappen in die entsprechenden Bohrungen der
beiden Auflageleisten einsetzen.
6.
Federleisten einzeln in die Kautschuk-Kappen einstecken.
7.
Die GUEST Betten können mit Hilfe von 2 Aluminiumklammern
verkoppelt werden. Dazu werden die Seitenrahmenparallel ausgerichtet
und die Klammern von oben aufgesteckt. Bei Nichtgebrauch werden die
Klammern hochkant auf das stirnseitige Rahmenprofil geschoben.
