ZEITRAUM DOZE Aufbauanleitung

DOZE
Aufbauanleitung 01/ 2022
NOTWENDIGES WERKZEUG:
Innensechskant Schlüssel SW4 und SW5 (beiliegend)
Kreuzschlitzschraubendreher Gr. 2
16 x XS Bolzen
16 x Verbinder Gehäuse
16 x Madenschrauben
24 x Confirmat Schrauben
16 x Fachbodenträger
Vor der Montage Kopfteile, Querbalken und Fussteil mit Gehäusen bestücken, XS Bolzen entsprechend in
die Seitenteile eindrehen. Dabei Bolzenloch passend zum Längsschlitz des Gehäuses ausrichten. Die XS
Bolzen nicht bis zum Anschlag eindrehen.
Zuerst werden die beiden Kopfteile parallel mit dem Mittelsteg montiert. Anschließend die Bodenplatten
seitlich in das Kopfteil einschieben.
ZUSAMMENBAU DES BETTRAHMENS
Das Aufbauen fällt leichter, wenn das Bett auf der Seite liegend aufgebaut wird. Dabei aber darauf
achten, dass die Böden nicht herausrutschen.
1. Kopfteil mit dem Seitenteil verbinden und fixieren.
2. Montage des Querbalken mit Füßen.
3. Querbalken auf das Seitenteil stecken und fixieren.
4. Fußteil mit Seitenteil verbinden und fixieren.
5. Zweite Bettseite mit Kopf-, Fußteil und Querbalken verbinden.
Lässt sich die Madenschraube nicht komplett eindrehen, den XS Bolzen ein Stück herausdrehen und die
Madenschraube erneut eindrehen. Fertig montiertes Bett rechtwinklig ausrichten und alle Verbindungen
nochmals fest nachziehen.
AUFLAGELEISTEN FÜR LATTENROST
3-fache Höhenverstellbarkeit beachten: Mit beiliegenden Confirmat Schrauben die Seitenauflageleisten
an Bettseiten anbringen. Wir empfehlen einen Matratzenüberstand von 5 cm. Ab einer Matratzenbreite
von 140 cm die Mittelauflageleiste montieren. Je nach gewünschter Auflagehöhe Abstandsklotz zwischen

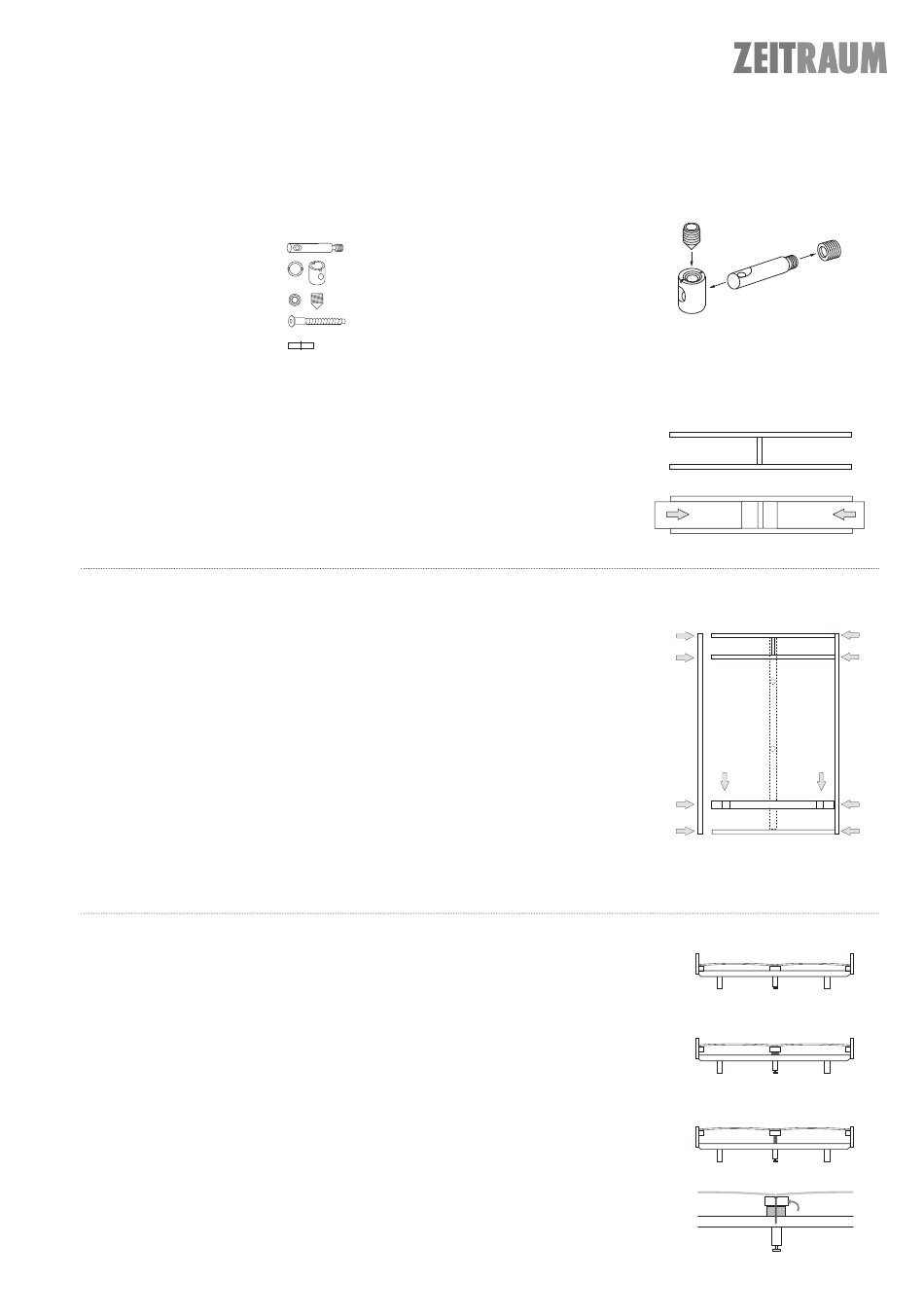

Mittelausflageleiste und Mittelsteg beilegen (siehe Zeichnung). Abstandsklotz für Position 2 flach mit
Schrauben 5x60 sichern, für Position 3 Abstandsklotz drehen und stehend mit Schrauben 5x80 sichern.
Anschließend höhenverstellbare Mittelfüße anbringen.
EINLEGEBÖDEN KOPFTEIL + POLSTERELEMENTE
Fachbodenträger in vorgebohrte Löcher stecken, farbige Einlegeböden auflegen.
Polsterelemente von oben einschieben.
