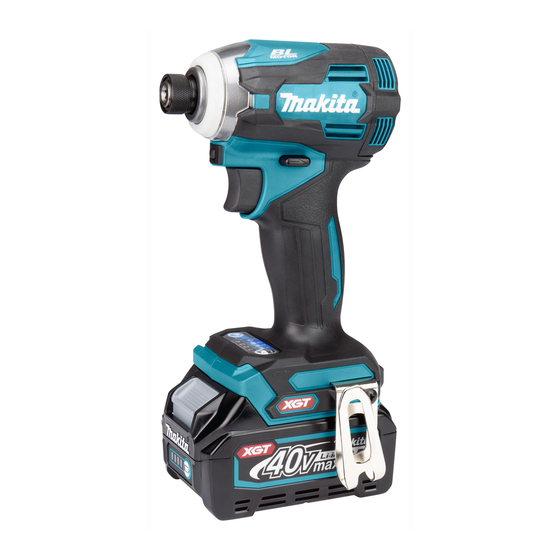

Makita TD001G Betriebsanleitung

Akku-schlagschrauber
Vorschau ausblenden Andere Handbücher für TD001G:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 88

Quicklinks

Diese Anleitung herunterladen
Cordless Impact Driver
EN
Akumulatorowy Wkrętak Udarowy INSTRUKCJA OBSŁUGI
PL
Akkumulátoros ütvecsavarbehajtó HASZNÁLATI KÉZIKÖNYV
HU
Akumulátorový rázový uťahovač NÁVOD NA OBSLUHU
SK
Akumulátorový rázový utahovák NÁVOD K OBSLUZE
CS
Бездротовий ударний шуруповерт ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
UK
Maşină de înşurubat cu
RO
impact cu acumulator
Akku-Schlagschrauber
DE
IMPORTANT: Read Before Using.
WAŻNE: Przeczytaj przed rozpoczęciem użytkowania.
FONTOS: Használat előtt olvassa el!
DÔLEŽITÉ: Pred použitím si prečítajte pokyny.
DŮLEŽITÉ: Před použitím přečtěte.
ВАЖЛИВО: Прочитайте перед використанням.
IMPORTANT: Citiţi înainte de utilizare.
WICHTIG: Vor Gebrauch lesen.
TD001G
INSTRUCTION MANUAL
MANUAL DE INSTRUCŢIUNI
BETRIEBSANLEITUNG
5
17
29
41
52
63
76
88
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Makita TD001G

Inhaltszusammenfassung für Makita TD001G

  • Seite 2 Fig.1 Fig.5 Fig.2 Fig.6 Fig.3 Fig.7 Fig.4 Fig.8...
  • Seite 3 Fig.9 Fig.10 Fig.12 Fig.11...
  • Seite 4 Fig.13 Fig.14 Fig.15 Fig.16...

  • Seite 88: Technische Daten

    DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: TD001G Anzugskapazitäten Maschinenschraube 4 mm - 8 mm Standardschraube 5 mm - 16 mm HV-Schraube 5 mm - 14 mm Leerlaufdrehzahl (U/min) 4 (Maximaler Schlagmodus) 0 - 3.700 min 3 (Starker Schlagmodus) 0 - 3.200 min 2 (Mittlerer Schlagmodus) 0 - 2.100 min...

  • Seite 89: Sicherheitswarnungen

    SICHERHEITSWARNUNGEN HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) wurde(n) im Einklang mit der Standardprüfmethode gemessen und kann (können) Allgemeine Sicherheitswarnungen für den Vergleich zwischen Werkzeugen herangezo- gen werden. für Elektrowerkzeuge HINWEIS: Der (Die) angegebene(n) Schallemissionswert(e) kann (können) auch für eine WARNUNG: Lesen Sie alle mit die- Vorbewertung des Gefährdungsgrads verwendet sem Elektrowerkzeug gelieferten werden.
  • Seite 90 Ein Kurzschluss des Akkus verursacht starken Makita-Akkus. Die Verwendung von Nicht-Original- Stromfluss, der Überhitzung, mögliche Verbrennungen Makita-Akkus oder von Akkus, die abgeändert und einen Defekt zur Folge haben kann. worden sind, kann zum Bersten des Akkus und Lagern Sie das Werkzeug und den Akku nicht daraus resultierenden Bränden, Personenschäden...
  • Seite 91 FUNKTIONSBESCHREIBUNG HINWEIS: Abhängig von den Benutzungsbedingungen und der Umgebungstemperatur kann die Anzeige geringfügig von der tatsächlichen Kapazität abweichen. VORSICHT: Vergewissern Sie sich vor der Durchführung von Einstellungen oder Werkzeug/Akku-Schutzsystem Funktionsprüfungen des Werkzeugs stets, dass das Werkzeug ausgeschaltet und der Akku abgenommen ist. Das Werkzeug ist mit einem Werkzeug/Akku- Anbringen und Abnehmen des Akkus Schutzsystem ausgestattet.
  • Seite 92 Einschalten der Frontlampe Ändern des Anwendungsmodus Was ist der Anwendungsmodus? VORSICHT: Blicken Sie nicht direkt in die Lampe oder die Lichtquelle. Der Anwendungsmodus ist die Variation der ► Abb.4: 1. Frontlampe Antriebsdrehung und des Schlags, die bereits im Werkzeug voreingestellt sind. Durch Auswählen eines ►...
  • Seite 93 Wenn der Anwendungsmodus nicht Deaktivieren der registriert ist: Modus-Schnellumschalttaste Die Schlagkraftstufe ändert sich mit jedem Drücken der Sie können die Modus-Schnellumschalttaste auch Modus-Schnellumschalttaste. Die Frontlampen auf bei- deaktivieren. Nach der Deaktivierung ist es nicht mehr den Seiten blinken einmal, wenn die Schlagkraft durch möglich, mit der Modus-Schnellumschalttaste die Drücken der Modus-Schnellumschalttaste geändert wird.
  • Seite 94 Ändern der Schlagkraft Die Schlagkraft kann in vier Stufen geändert werden: 4 (maximal), 3 (stark), 2 (mittel) und 1 (schwach). Dies ermöglicht für die jeweilige Arbeit geeignetes Anziehen. Die Stufe der Schlagkraft ändert sich mit jedem Drücken der Taste oder der Modus-Schnellumschalttaste. Sie können die Schlagkraft innerhalb von etwa einer Minute nach dem Loslassen des Auslöseschalters ändern.
  • Seite 95 Anwendungsmodus Maximale Schlagzahl Merkmal Zweck (auf dem Tastenfeld angezeigte Assistenzart) Holzmodus * 4.400 min Dieser Modus trägt dazu bei, Herunterfallen einer Anziehen von langen Schraube am Anfang des Eintreibens zu verhindern. Schrauben. Das Werkzeug treibt eine Schraube zunächst mit langsamer Drehung ein. Sobald der Schlagbetrieb des Werkzeugs beginnt, nimmt die Drehzahl zu und erreicht schließlich die Maximaldrehzahl.
  • Seite 96 HINWEIS: Wenn keine der Lampen auf dem Tastenfeld leuchtet, betätigen Sie den Auslöseschalter einmal, bevor Sie die Taste drücken. HINWEIS: Alle Lampen auf dem Tastenfeld erlöschen, wenn das Werkzeug ausgeschaltet wird, um den Akku zu schonen. Die Art des Anwendungsmodus kann überprüft werden, indem der Auslöseschalter leicht betätigt wird, ohne dass das Werkzeug anläuft.
  • Seite 97 Aufheben der Modus-Schnellumschaltfunktion Halten Sie die Taste und die Taste gleichzeitig gedrückt, bis alle Schlagkraftstufenlampen blinken. HINWEIS: Nach der Aufhebung der Modus-Schnellumschaltfunktion funktioniert die Modus-Schnellumschalttaste zum Ändern der Schlagkraft. Anzeigemuster Anwendungsmodus Während der Registrierung des Wenn der registrierte Anwendungsmodus Anwendungsmodus aktiviert wird 4 (Maximal) 3 (Stark) 2 (Mittel)

  • Seite 98: Montage

    MONTAGE HINWEIS: Wird der Schraubendrehereinsatz nicht tief genug in die Werkzeugaufnahme eingeführt, kehrt die Werkzeugaufnahme nicht zur Ausgangsstellung zurück, so dass der Schraubendrehereinsatz nicht VORSICHT: Vergewissern Sie sich vor der eingespannt wird. Versuchen Sie in diesem Fall, den Ausführung von Arbeiten am Werkzeug stets, Einsatz wie oben beschrieben neu einzuführen.

  • Seite 99: Wartung

    Werkzeug mindestens 15 Minuten lang abkühlen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und HINWEIS: Verwenden Sie einen für den Kopf der andere Wartungs- oder Einstellarbeiten nur von Makita- anzuziehenden Schraube passenden Einsatz. Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- HINWEIS: Wählen Sie zum Anziehen von Schrauben...
