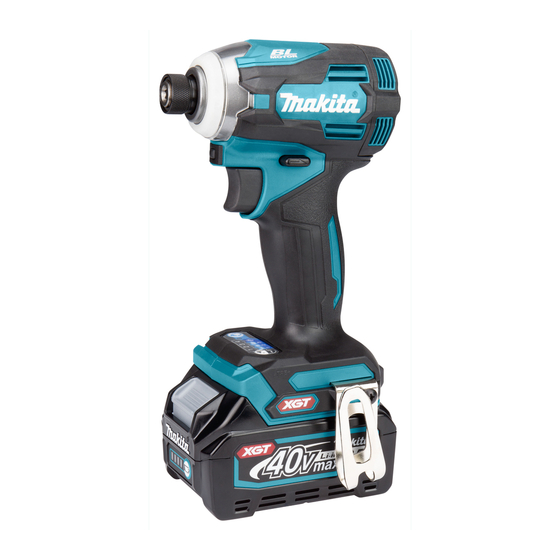

Makita TD001G Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Schlagschrauber
  5. TD001G
  6. Betriebsanleitung

Makita TD001G Betriebsanleitung

Akku-schlagschrauber
Vorschau ausblenden Andere Handbücher für TD001G:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 29

Quicklinks

Diese Anleitung herunterladen
Cordless Impact Driver
EN
Tournevis à Chocs sans Fil
FR
Akku-Schlagschrauber
DE
Avvitatore a massa battente a
IT
batteria
Accuslagschroevendraaier
NL
Atornillador de Impacto
ES
Inalámbrico
Parafusadeira de Impacto a Bateria MANUAL DE INSTRUÇÕES
PT
Akku slagskruemaskine
DA
Κρουστικό κατσαβίδι μπαταρίας ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ
EL
Akülü Darbeli Tornavida
TR
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant utilisation.
WICHTIG: Vor Gebrauch lesen.
IMPORTANTE: Leggere prima dell'uso.
BELANGRIJK: Lees vóór gebruik.
IMPORTANTE: Lea antes de utilizar.
IMPORTANTE: Leia antes de usar.
VIGTIG: Læs dette før brugen.
ΣΗΜΑΝΤΙΚΟ: Διαβάστε πριν από τη χρήση.
ÖNEMLİ: Kullanmadan Önce Okuyun.
TD001G
INSTRUCTION MANUAL
MANUEL D'INSTRUCTIONS
BETRIEBSANLEITUNG
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
MANUAL DE
INSTRUCCIONES
BRUGSANVISNING
KULLANMA KILAVUZU
5
17
29
42
55
67
79
91
103
116

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Makita TD001G

Inhaltszusammenfassung für Makita TD001G

  • Seite 2 Fig.1 Fig.5 Fig.2 Fig.6 Fig.3 Fig.7 Fig.4 Fig.8...
  • Seite 3 Fig.9 Fig.10 Fig.12 Fig.11...
  • Seite 4 Fig.13 Fig.14 Fig.15 Fig.16...

  • Seite 29: Technische Daten

    DEUTSCH (Original-Anleitung) TECHNISCHE DATEN Modell: TD001G Anzugskapazitäten Maschinenschraube 4 mm - 8 mm Standardschraube 5 mm - 16 mm HV-Schraube 5 mm - 14 mm Leerlaufdrehzahl (U/min) 4 (Maximaler Schlagmodus) 0 - 3.700 min 3 (Starker Schlagmodus) 0 - 3.200 min 2 (Mittlerer Schlagmodus) 0 - 2.100 min...

  • Seite 30: Eg-Konformitätserklärung

    Vorgesehene Verwendung EG-Konformitätserklärung Das Werkzeug ist für das Eindrehen von Schrauben in Nur für europäische Länder Holz, Metall und Kunststoff vorgesehen. Die EG-Konformitätserklärung ist als Anhang A in dieser Bedienungsanleitung enthalten. Geräusch Typischer A-bewerteter Geräuschpegel ermittelt gemäß SICHERHEITSWARNUNGEN EN62841-2-2: Schalldruckpegel (L ): 96 dB (A) Schallleistungspegel (L ): 107 dB (A)

  • Seite 31: Wichtige Sicherheitsanweisungen Für Akku

    Versuchen Sie niemals, den Akku zu verbren- Makita-Akkus. Die Verwendung von Nicht-Original- nen, selbst wenn er stark beschädigt oder Makita-Akkus oder von Akkus, die abgeändert vollkommen verbraucht ist. Der Akku kann im worden sind, kann zum Bersten des Akkus und Feuer explodieren.

  • Seite 32: Überlastschutz

    Hinweise zur Aufrechterhaltung der Anzeigen der Akku-Restkapazität maximalen Akku-Nutzungsdauer Drücken Sie die Prüftaste am Akku, um die Akku- Laden Sie den Akku, bevor er vollkommen Restkapazität anzuzeigen. Die Anzeigelampen leuchten erschöpft ist. Schalten Sie das Werkzeug stets wenige Sekunden lang auf. aus, und laden Sie den Akku, wenn Sie ein ►...

  • Seite 33: Einschalten Der Frontlampe

    Schalterfunktion Funktion des Drehrichtungsumschalters ► Abb.3: 1. Ein-Aus-Schalter ► Abb.6: 1. Drehrichtungsumschalthebel VORSICHT: Vergewissern Sie sich vor dem Einsetzen des Akkus in das Werkzeug stets, dass VORSICHT: Prüfen Sie stets die der Ein-Aus-Schalter ordnungsgemäß funktio- Drehrichtung, bevor Sie mit der Arbeit beginnen. niert und beim Loslassen in die AUS-Stellung VORSICHT: Betätigen Sie den...

  • Seite 34: Wenn Der Anwendungsmodus Nicht Registriert Ist

    registrierten Anwendungsmodus und dem aktuellen HINWEIS: Wenn keine der Lampen auf Anwendungsmodus um. Die Frontlampen auf beiden dem Tastenfeld leuchtet, betätigen Sie den Seiten blinken einmal, wenn der Anwendungsmodus Auslöseschalter einmal, bevor Sie die Modus- durch Drücken der Modus-Schnellumschalttaste geän- Schnellumschalttaste drücken.

  • Seite 35: Ändern Der Schlagkraft

    Taste(n)/Zweck Aktion Prüfverfahren Gedrückt halten (jede Taste) Löschen des registrierten Alle Schlagkraftstufenlampen blinken. Anwendungsmodus Gedrückt halten (jede Taste) Alle Lampen auf dem Tastenfeld blinken. Deaktivieren/Aktivieren der Modus-Schnellumschalttaste : Die Lampe blinkt. Ändern der Schlagkraft Die Schlagkraft kann in vier Stufen geändert werden: 4 (maximal), 3 (stark), 2 (mittel) und 1 (schwach). Dies ermöglicht für die jeweilige Arbeit geeignetes Anziehen.

  • Seite 36: Ändern Der Assistenzart

    Ändern der Assistenzart Dieses Werkzeug verwendet eine Assistenzfunktion, die mehrere benutzerfreundliche Anwendungsmodi bereitstellt, um Schrauben mit guter Kontrolle einzutreiben. Die Art des Anwendungsmodus ändert sich bei jedem Drücken der Taste Sie können die Assistenzart innerhalb von etwa einer Minute nach dem Loslassen des Auslöseschalters ändern. HINWEIS: Sie können die Zeit zum Ändern der Assistenzart um etwa eine Minute verlängern, wenn Sie die Taste oder die Modus-Schnellumschalttaste drücken.

  • Seite 37: Merkmale Der Modus-Schnellumschaltfunktion

    Anwendungsmodus Maximale Schlagzahl Merkmal Zweck (auf dem Tastenfeld ange- zeigte Assistenzart) Schraubenmodus (3) Rechtsdrehung Das Werkzeug stoppt automatisch etwa 1 Sekunden später ab dem Moment, da das Werkzeug den Schlagbetrieb gestartet hat. Linksdrehung Das Werkzeug verringert die Drehzahl, nachdem es den Schlagbetrieb beendet hat.

  • Seite 38: Benutzen Der Modus-Schnellumschaltfunktion

    Benutzen der Modus-Schnellumschaltfunktion Wenn sich das Werkzeug in einem nicht registrierten Modus befindet, drücken Sie die Modus-Schnellumschalttaste, um auf den registrierten Anwendungsmodus umzuschalten. Das Werkzeug schaltet bei jedem Drücken der Modus- Schnellumschalttaste zwischen dem registrierten Anwendungsmodus und dem letzten Anwendungsmodus um. Beim Umschalten auf den registrierten Anwendungsmodus blinken die Frontlampen auf beiden Seiten einmal.

  • Seite 39: Montieren Des Aufhängers

    Verfahren 2 MONTAGE Führen Sie den Einsatzhalter zusätzlich zum obigen Verfahren 1 mit dem spitzen Ende nach innen in die VORSICHT: Vergewissern Sie sich vor der Werkzeugaufnahme ein. Ausführung von Arbeiten am Werkzeug stets, ► Abb.14: 1. Schraubendrehereinsatz dass das Werkzeug ausgeschaltet und der Akku 2.

  • Seite 40: Betrieb

    BETRIEB ANMERKUNG: Wenn Sie die Arbeit mit einem Ersatzakku fortsetzen wollen, lassen Sie das Werkzeug mindestens 15 Minuten lang abkühlen. ► Abb.16 HINWEIS: Verwenden Sie einen für den Kopf der Das korrekte Anzugsmoment hängt u. a. von der Art anzuziehenden Schraube passenden Einsatz. oder Größe der Schrauben oder dem Material des zu verschraubenden Werkstücks ab.

  • Seite 41: Wartung

    Solche Mittel können Verfärbung, Verformung oder Rissbildung verursachen. Um die SICHERHEIT und ZUVERLÄSSIGKEIT dieses Produkts zu gewährleisten, sollten Reparaturen und andere Wartungs- oder Einstellarbeiten nur von Makita- Vertragswerkstätten oder Makita-Kundendienstzentren unter ausschließlicher Verwendung von Makita- Originalersatzteilen ausgeführt werden. SONDERZUBEHÖR VORSICHT: Die folgenden Zubehörteile oder...
