Betriebs-
und Montageanleitung
Lineare Netzteile CP-L Reihe
Nur von einer Fachkraft zu installieren.
Die Netzteile sind wahlweise für 230 VAC oder 115 VAC Versorgungs-
spannung ausgelegt und liefern eine längsgeregelte Gleichspannung mit
geringer Restwelligkeit. Der Ausgang ist überlast- und kurzschlußfest.
Die Ausgangsspannung wird mit grüner LED signalisiert.
Die Ausführung D liefert eine bipolare +/- Ausgangsspannung.
Die Geräte haben keine schwingungserzeugenden Komponenten und
deshalb keine HF-Abstrahlung. Die Versorgungsspannung wird an die
Klemme L/N angelegt. Die Ausgangsspannung liegt an der Klemme
+/0V (A, B, C), bei D an Klemme +/0V/-.
Die Klemmen L/N sind bei allen Geräten doppelt ausgeführt.
Die Klemme +/0V nur bei den Ausführungen A, B, C.
Bei der Ausführung D ist ausgangsseitig nur 0V doppelt ausgeführt.
Doppelte Anschlüsse erleichtern das Weiterschleifen der Leitung.
1
L/N Versorgungsspannung 230 VAC oder 115 VAC
L Phase,N Nullleiter
2
+/0V Ausgangsspannung unipolar
3
LED Ausgangsspannungsanzeige
4
+/0V/- Ausgangsspannung bipolar
Technische Daten
Eingang
Versorgungsspannung Klemme L/N, 115 VAC 50/60 Hz oder
230 VAC 50/60 Hz
Toleranz +/-10 %
Netzausfallüberbrückung 5ms bei 100 % Last
Interne Absicherung Feinsicherung primär (Gerätespezifisch)
Ausgang
Nennspannung Klemme +/0V/- (Gerätespezifisch)
5V, 12V, 15V, 24V, +/-12V, +/-15V
Toleranz +/-5 % bei 0 °C ...50 °C
Restwelligkeit 1 % ss vom Nennwert
Nennstrom 0,25A, 0,5A, 0,75A, 1A, +/-0,5A
(Gerätespezifisch)
Kurzschlußschutz Überstromabschaltung mit automati-
schem Wiederanlauf
Überlastschutz Überstrom-Übertemperaturabschaltung
Rücksetzung sofort, oder automatisch nach Abkühlung
Eingangsstrom Oberwellen keine Begrenzung
Elektrische Sicherheit EN50178/VDE0160 sichere Trennung
gemäß EN50178 zwischen L/N und +/0V/-
(Überspannungkategorie 2)
Isolationsprüfung zwischen L/N und +/0V/- 4kV
Luft-und Kriechstrecken Überspannungkategorie 2 (4kV)
Verschmutzungsgrad 2
Berührungsschutz Klemmen IP20. Sichere Trennung gegen
Berührung nur möglich, wenn das Gerät
mit einer Schutzabdeckung einschließlich
der Klemmen versehen wird.
Allgemeine Daten
Umgebungstemperatur -20...+50 °C
Lagertemperatur -40...+80 °C
Abmessungen Ausführung A 100x105x79mm,
B 100x105x90mm, C, D 130x105x90mm
Leitungsquerschnitt
Klemmen max. 2x2,5mm 2
Gewicht Ausführung A 0,82kg, B 0,78kg, C 1,05kg,
D 1,07kg
Einbauhinweise Geräte horizontal auf DIN Schiene
montiert. Abstand zu anderen Geräten:
Minimal oben 100mm, unten 50mm,
seitlich 20mm.
Hinweise
Heiße Oberfläche des Kühlkörpers (größer 100 °C).
Für ausreichende Lüftung sorgen. Elektrostatisch
gefährdete Bauelemente (ESD). Bei Dauerkurzschluss
über längere Zeiten kann die Leiterplatte des Gerätes
sowie das Gehäuse durch thermische Überlastung
beschädigt werden. Bei Schutzabdeckung des Gerätes
für ausreichende Kühlung sorgen.
Netzteile CP-L nicht parallel schaltbar. Beim Betrieb der
Netzteile CP-L stehen bestimmte Teile (berührungs-
geschützte) unter gefährlicher Spannung. Arbeiten an den
Netzteilen nur bei abgeschalteter Versorgungsspannung
und durch geschultes Personal durchführen.
Betriebs- und Montageanleitung
Deutsch
Lineare Netzteile CP-L Reihe
Nur von einer Fachkraft zu installieren.

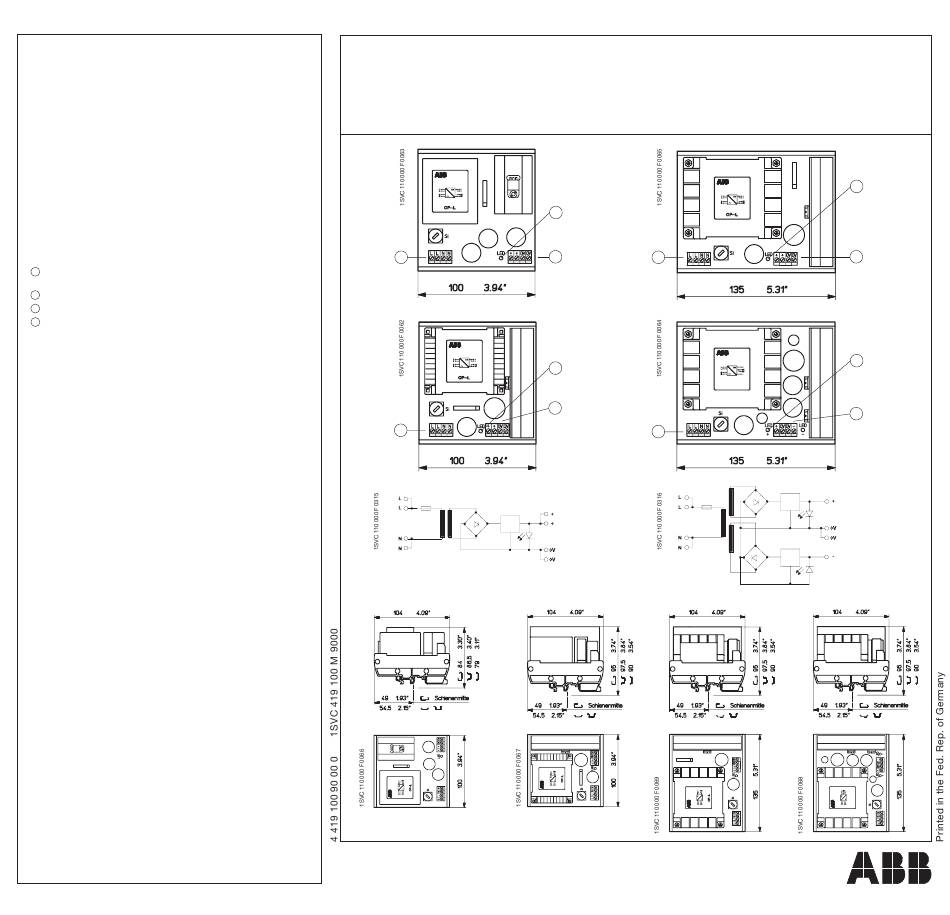

1
1
CP-L 5/1.0 12/0.5
CP-L 5/1.0
CP-L 12/0.5
CP-L 15/0.5
CP-L 24/0.25
3
2
CP-L 12/1.0
CP-L 15/1.0
3
2
15/0.5 24/0.25 CP-L 12/1.0 15/1.0
1
1
CP-L 24/0.75
CP-L +/-12/0.5
Deutsch
CP-L 24/0.75
3
2
CP-L +/-12/0.5
CP-L +/-15/0.5
3
4
+/-15/0.5
