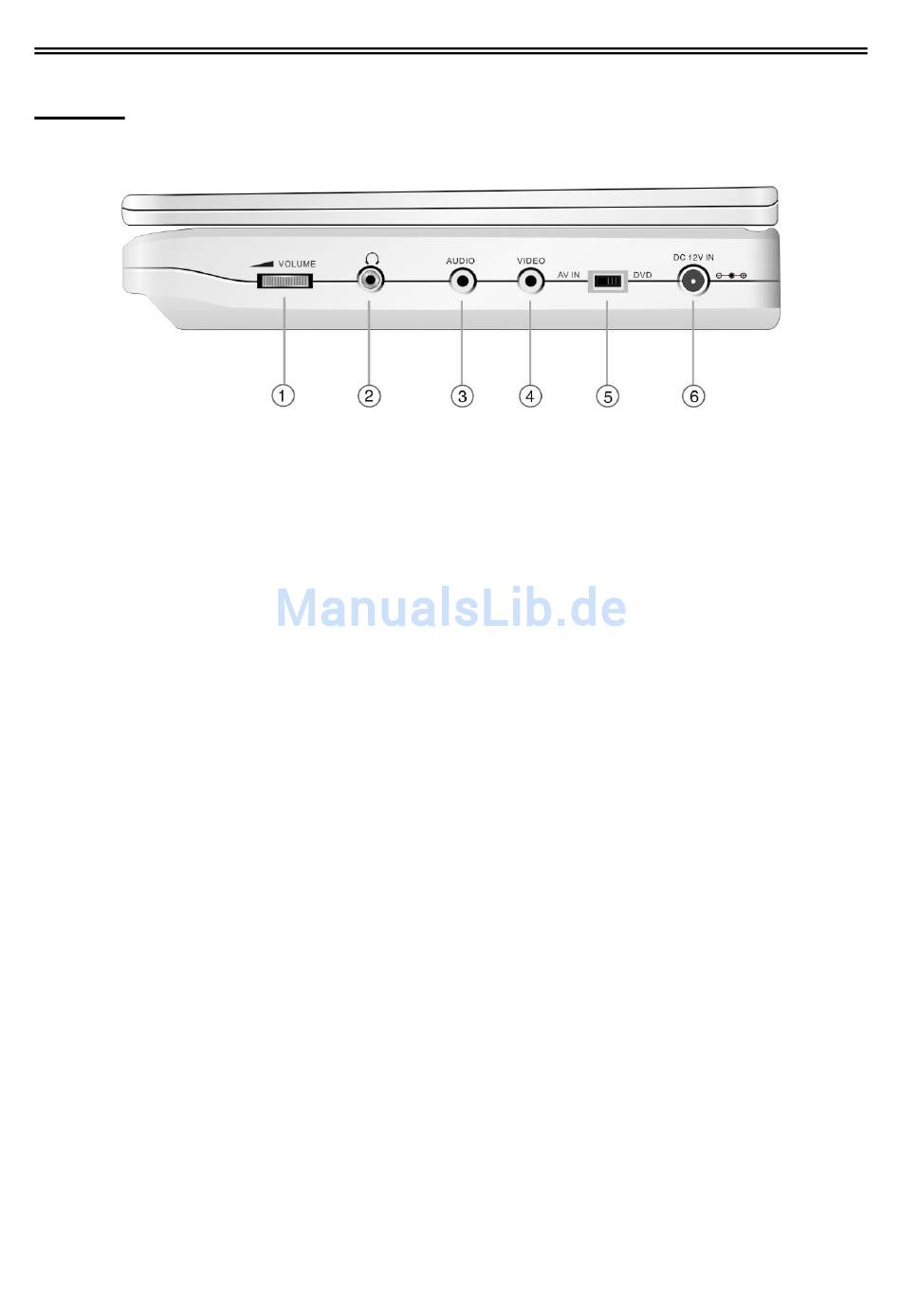

Seiten-Panel
Rechts
1. Volume
Einstellung Lautstärke Kopfhörer / Lautsprecher
2. Kopfhörerbuchse 1
Anschluss für Kopfhörer. Bei Kopfhörerbetrieb schalten Lautsprecher ab !
3. Audio Ein-/Ausgang
Wenn AV IN / DVD Schalter (5) auf Pos. „AV/IN" steht, ist diese Buchse auf
Audio-Eingang geschaltet. Wenn Schalter (5) auf Pos. „DVD" steht, ist diese
Buchse auf Audio-Ausgang geschaltet.
4. Video Ein-/Ausgang
Für Anschluss an externen Monitor oder Videosignalgerät
5. AV IN / DVD Schalter
Auf Pos. „IN" stellen für externen Audio/Video Eingang. Auf Pos. „DVD" stellen bei
normalem Abspielen oder Ausgang
6. DC 12V Eingangsbuchse
Anschluss für beiliegendes DC 12V Netzteil
- 7 -
