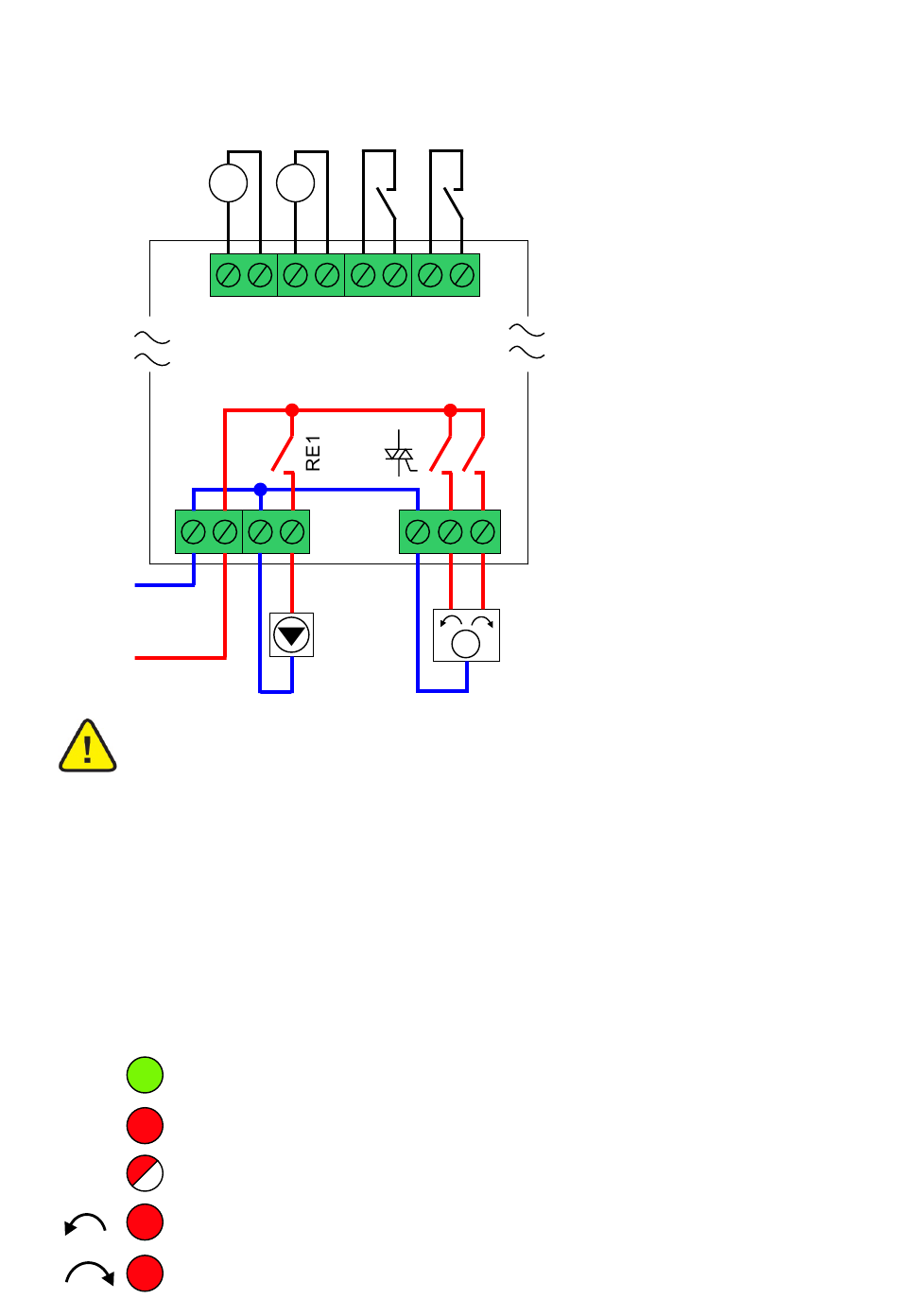

Verdrahtung der Klemmen:
Abb. 3
CT1
N
L
Motoren und Stellantriebe ohne Anlaufkondensator!
Nur für Stellantrieben mit einer Endstufe!
Funktionsumschalter - Funktionen:
Stellung ON - Relais RE1 ist ständig gekoppelt (ungeachtet der
Stellung OFF - Relais RE1 ist ständig ausgeschaltet (ungeachtet der
Stellung AUTO - Regelung des Ventils nach der gewählten Kurve.
Zustände der LED-Anzeigen:
PWR:
(leuchtet) - angeschlossene Versorgungsspannung
RE1:
(leuchtet) - Kontaktgabe des Relais RE1
ERR:
(blinkt) - Störung des Sensors
(leuchtet) - Anzeige des Schließens des Ventils
(leuchtet) - Anzeige des Öffnens des Ventils
TK* PT*
CT2
R3V-A2
OC1
Temperatur) und das Ventil ist völlig offen.
Temperatur) und das Ventil ist geschlossen.
CT1 - Sensor der
Außentemperatur
CT2 - Sensor der Temperatur
hinter dem Ventil
TK - Temperaturkontakt
(potentialfrei)
PT - Thermostat-Kontakt
(potentialfrei)
*Nur für Anschluss von einem
potentialfreien Kontakt!
V1
Wenn einer der Kontakte (TK oder
PT) nicht ausgenutzt wird, ist es
nötig, auf seine Klemmen die
Drahtbrücke zu installieren.
M
