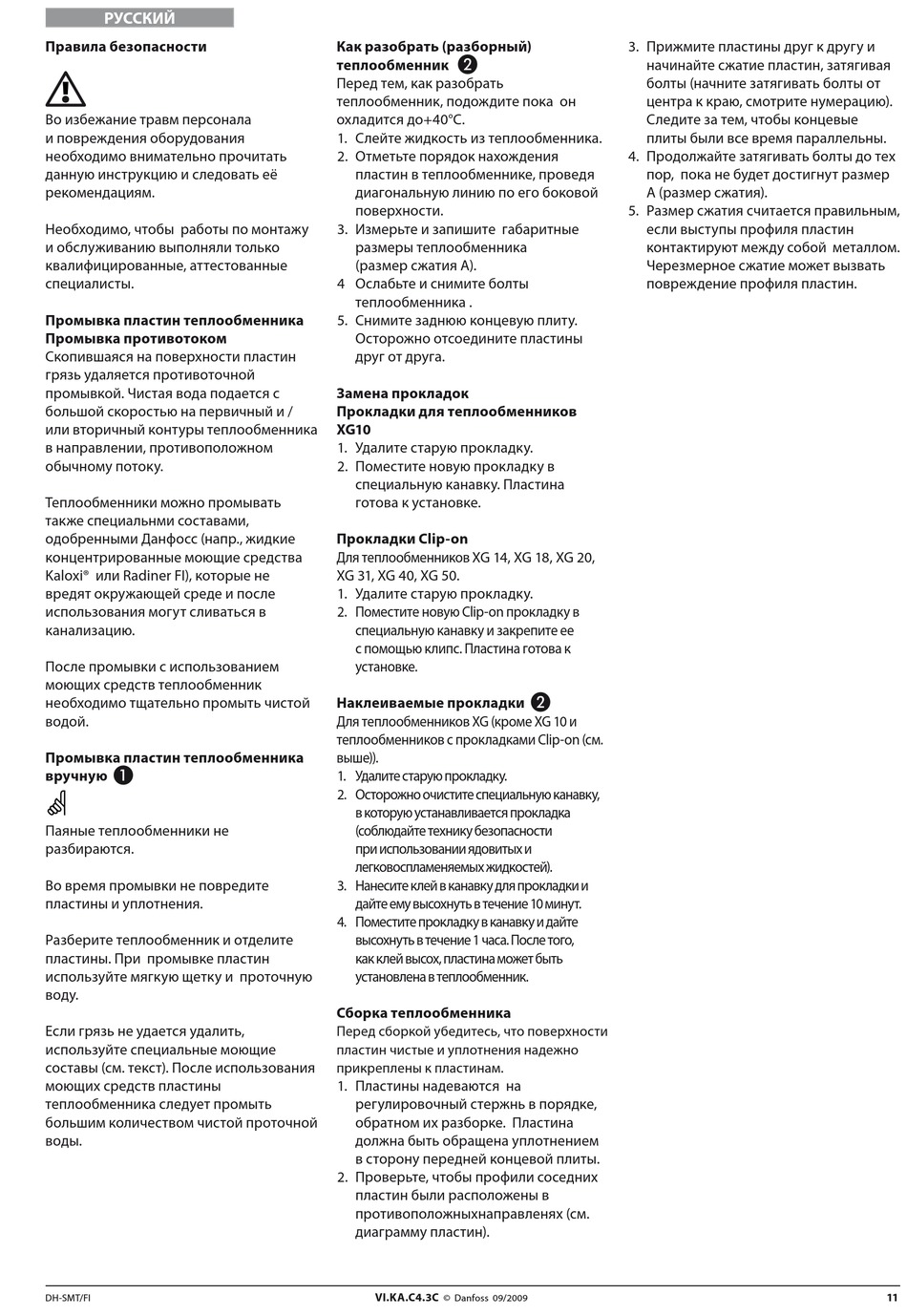

РУССКИЙ
Правила безопасности
Во избежание травм персонала
и повреждения оборудования
необходимо внимательно прочитать
данную инструкцию и следовать её
рекомендациям.
Необходимо, чтобы работы по монтажу
и обслуживанию выполняли только
квалифицированные, аттестованные
специалисты.
Промывка пластин теплообменника
Промывка противотоком
Скопившаяся на поверхности пластин
грязь удаляется противоточной
промывкой. Чистая вода подается с
большой скоростью на первичный и /
или вторичный контуры теплообменника
в направлении, противоположном
обычному потоку.
Теплообменники можно промывать
также специальнми составами,
одобренными Данфосс (напр., жидкие
концентрированные моющие средства
Kaloxi® или Radiner FI), которые не
вредят окружающей среде и после
использования могут сливаться в
канализацию.
После промывки с использованием
моющих средств теплообменник
необходимо тщательно промыть чистой
водой.
Промывка пластин теплообменника
вручную
Паяные теплообменники не
разбираются.
Во время промывки не повредите
пластины и уплотнения.
Разберите теплообменник и отделите
пластины. При промывке пластин
используйте мягкую щетку и проточную
воду.
Если грязь не удается удалить,
используйте специальные моющие
составы (см. текст). После использования
моющих средств пластины
теплообменника следует промыть
большим количеством чистой проточной
воды.
DH-SMT/FI
Как разобрать (разборный)
теплообменник
Перед тем, как разобрать
теплообменник, подождите пока он
охладится до+40°С.
1. Слейте жидкость из теплообменника.
2. Отметьте порядок нахождения
пластин в теплообменнике, проведя
диагональную линию по его боковой
поверхности.
3. Измерьте и запишите габаритные
размеры теплообменника
(размер сжатия А).
4 Ослабьте и снимите болты
теплообменника .
5. Снимите заднюю концевую плиту.
Осторожно отсоедините пластины
друг от друга.
Замена прокладок
Прокладки для теплообменников
XG10
1. Удалите старую прокладку.
2. Поместите новую прокладку в
специальную канавку. Пластина
готова к установке.
Прокладки Clip-on
Для теплообменников XG 14, XG 18, XG 20,
XG 31, XG 40, XG 50.
1. Удалите старую прокладку.
2. Поместите новую Clip-on прокладку в
специальную канавку и закрепите ее
с помощью клипс. Пластина готова к
установке.
Наклеиваемые прокладки
Для теплообменников XG (кроме XG 10 и
теплообменников с прокладками Clip-on (см.
выше)).
1. Удалите старую прокладку.
2. Осторожно очистите специальную канавку,
в которую устанавливается прокладка
(соблюдайте технику безопасности
при использовании ядовитых и
легковоспламеняемых жидкостей).
3. Нанесите клей в канавку для прокладки и
дайте ему высохнуть в течение 10 минут.
4. Поместите прокладку в канавку и дайте
высохнуть в течение 1 часа. После того,
как клей высох, пластина может быть
установлена в теплообменник.
Сборка теплообменника
Перед сборкой убедитесь, что поверхности
пластин чистые и уплотнения надежно
прикреплены к пластинам.
1. Пластины надеваются на
регулировочный стержнь в порядке,
обратном их разборке. Пластина
должна быть обращена уплотнением
в сторону передней концевой плиты.
2. Проверьте, чтобы профили соседних
пластин были расположены в
противоположныхнаправленях (см.
диаграмму пластин).
VI.KA.C4.3C
© Danfoss 09/2009
3. Прижмите пластины друг к другу и
начинайте сжатие пластин, затягивая
болты (начните затягивать болты от
центра к краю, смотрите нумерацию).
Следите за тем, чтобы концевые
плиты были все время параллельны.
4. Продолжайте затягивать болты до тех
пор, пока не будет достигнут размер
А (размер сжатия).
5. Размер сжатия считается правильным,
если выступы профиля пластин
контактируют между собой металлом.
Черезмерное сжатие может вызвать
повреждение профиля пластин.
11
