Elektrischer Anschluss; Einstellung Der Optischen Betriebsarten - Pfannenberg PYRA Serie Betriebsanleitung

de
6.2

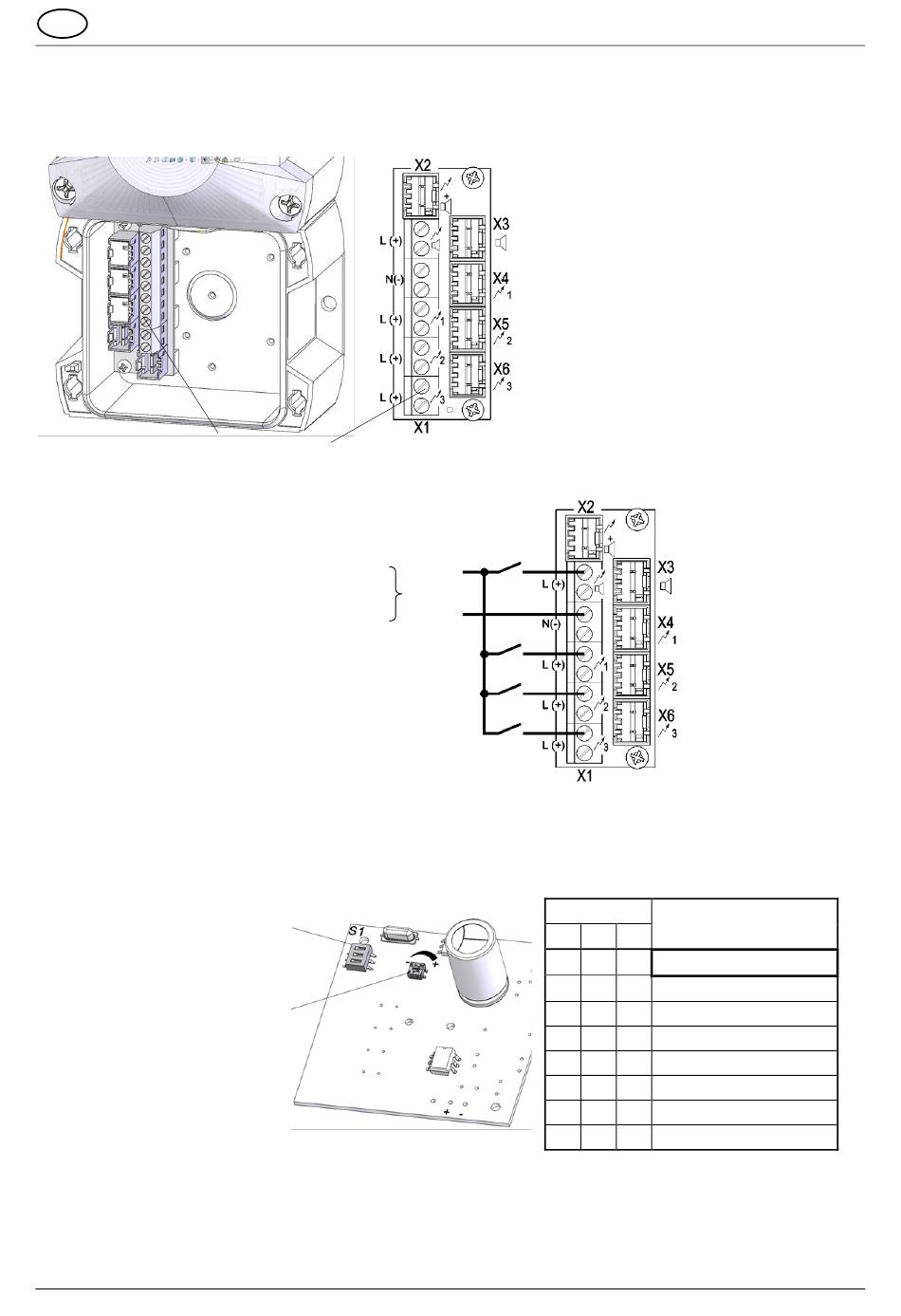

Elektrischer Anschluss

➢
Sicherheitshinweise
Anschlussplatine im Unterteil:
Anschlussklemme (X1)
Betriebsspannungsanschluss
Hinweis: Geräte mit DC-Spannung sind mit einem Verpolungsschutz ausgerüstet. Bei Verpolung der An-
schlüsse keine Funktion.
6.3

Einstellung der optischen Betriebsarten

Platine in der Haube:
Wahl der Betriebsart
Steuerung der Lichtintensität
Blitzlicht 10 – 100%
Blink- / Dauerlicht:45 – 100%
06/2020
beachten!
S1
Betriebsanleitung PY L-S-TL/ PY L-S-TLA
X1 Betriebsspannungsanschluss
X2 Stecker von Leuchtenplatine bei
X3 Stecker von Leuchtenplatine
X4 Stecker 1. Stufe
X5 Stecker 2. Stufe
X6 Stecker 3. Stufe
AC: DC:
L/ +
N/ -
1. Stufe
2. Stufe
3. Stufe
1
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON ON
ON OFF OFF
ON OFF ON
ON ON OFF
ON ON ON
*
Werkseinstellung
Seite 6 / 7
gemeinsamem Betrieb mit 1. Stufe
S1
Betriebsart
2 3
Blitzlicht 1 Hz
Blitzlicht 0,75 Hz
Dauerlicht
Blinklicht 1 Hz
Blitzlicht 2 Hz
Blinklicht 2 Hz
Blitzlicht 0,1 Hz
Blitzlicht 0,5 Hz
*
086200016a
