Pfannenberg PYRA Serie Betriebsanleitung Seite 5

de

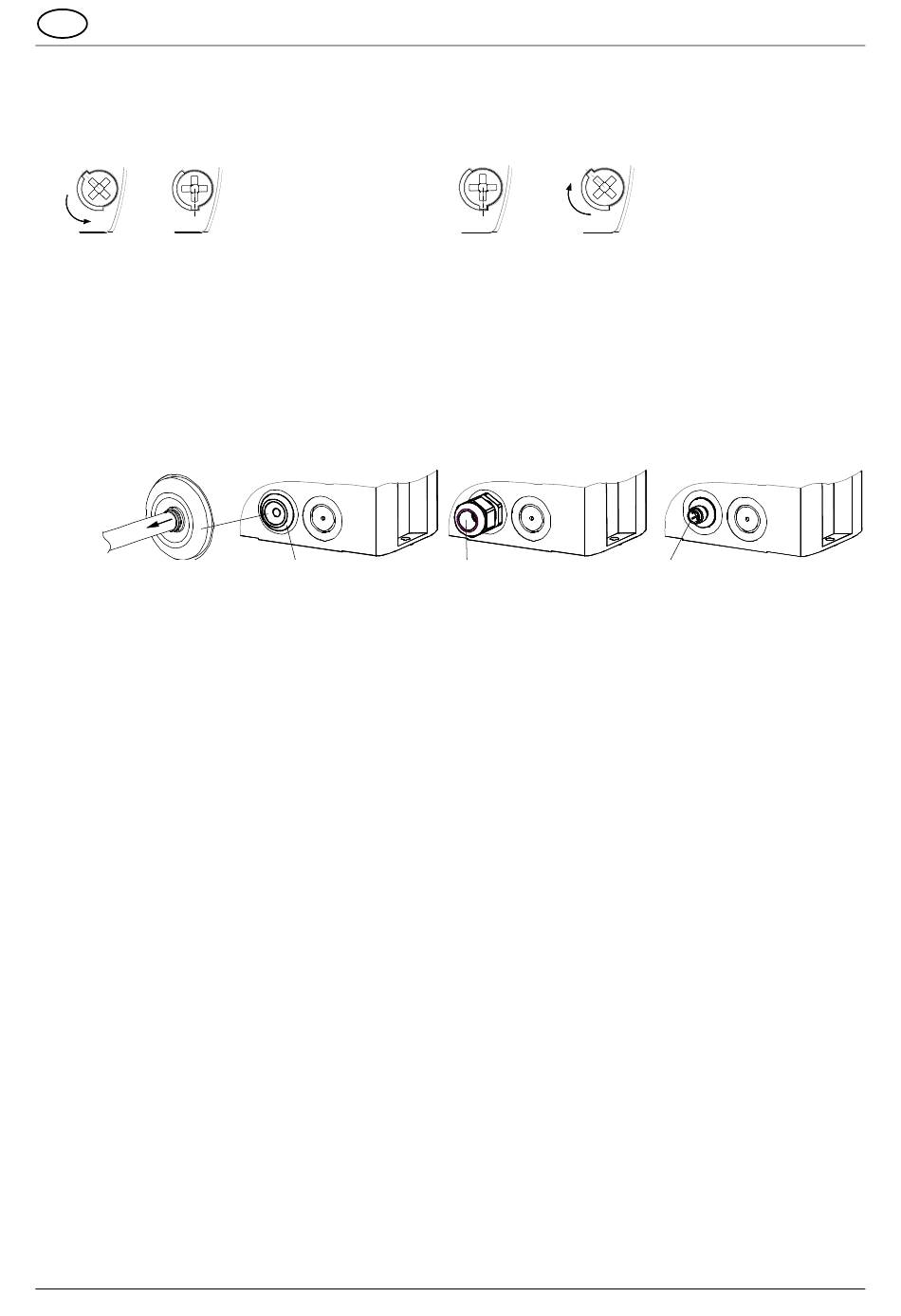

Öffnen des Gehäuses
1. 2.
3/8
Das Gerät wird in nicht verschlossenem Zustand ausgeliefert.
Plombierstopfen für die Gehäuseschrauben sind als Zubehör erhältlich.
Kabeldurchführungen
Der mitgelieferte Membrannippel kann durch eine Kabelverschraubung oder durch einen M12-Steckverbinder
mit einem Flanschmaß von M20 ersetzt werden.
➢ Nur Kabelverschraubungen mit einer Schutzart von mindestens IP66 an den entsprechenden Durchbrü-
chen montieren.
Bei Kabeldurchmessern von <7 mm eine Kabelverschraubung mit ausreichender Schutzart verwenden.
IP 66 nur bei nach außen gerich-
tetem Trichter der
Membrane.
Nach Montage des Kabels
Reste der Membrane entfernen.
06/2020
Betriebsanleitung PY L-S-TL/ PY L-S-TLA
Durch Lösen der vier
Deckelschrauben lässt
sich das Oberteil ab-
nehmen
Membrannippel IP 66
(mitgeliefert)
Verschließen des Gehäuses
1. 2.
3/8
Kabelverschraubung
IP 66
(Option)
Seite 5 / 7
Verschließen des
Gehäuses durch Dre-
hen der Deckel-
schrauben in die
Endstellung bis zur
Verrastung.
M12- Steckverbinder IP 66,
für Kleinspannungs-Geräte
(Option)
086200016a
