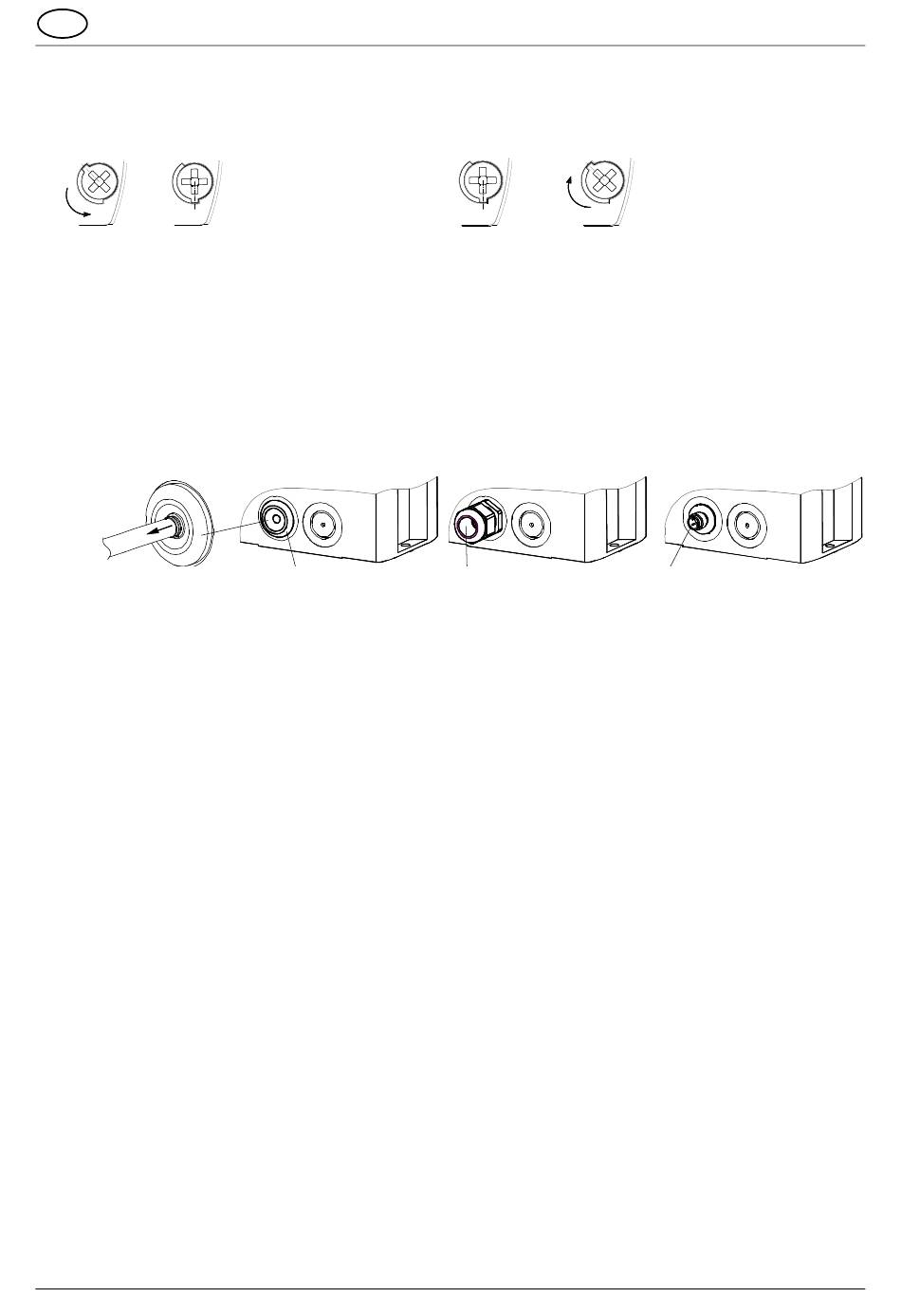

Ouverture du boîtier
1. 2.
3/8
À la livraison, l'appareil n'est pas verrouillé.
Des bouchons de plombage sont disponibles dans les accessoires pour les vis du boîtier.
Passage des câbles
Le raccord fileté à membrane fourni peut être remplacé par un presse-étoupe ou par un connecteur M12 avec
une bride de dimension M20.
➢ Monter uniquement des presse-étoupes présentant un indice de protection supérieur ou égal à IP66 au
niveau des perçages prévus à cet effet.
En cas d'utilisation de câbles de diamètre < 7 mm, prévoir un presse-étoupe d'un indice de protection suffi-
sant.
Protection IP 66 seulement lors-
que le pavillon de la membrane
est orienté vers l'extérieur.
Après le montage du câble,
enlever le reste de la mem-
brane.
06/2020
Instructions de service PY L-S-TL / PY L-S-TLA
La partie supérieure
peut être retirée en
desserrant les quatre
vis du couvercle.
Raccord fileté à mem-
brane IP 66
(fourni)
Fermeture du boîtier
1. 2.
3/8
Presse-étoupe
IP 66
(option)
Page 5 /7
Pour refermer le
boîtier, tourner les vis
du couvercle jusqu'à
la position finale de
verrouillage.
Connecteur M12 IP 66,
pour appareils à très basse
tension
(option)
