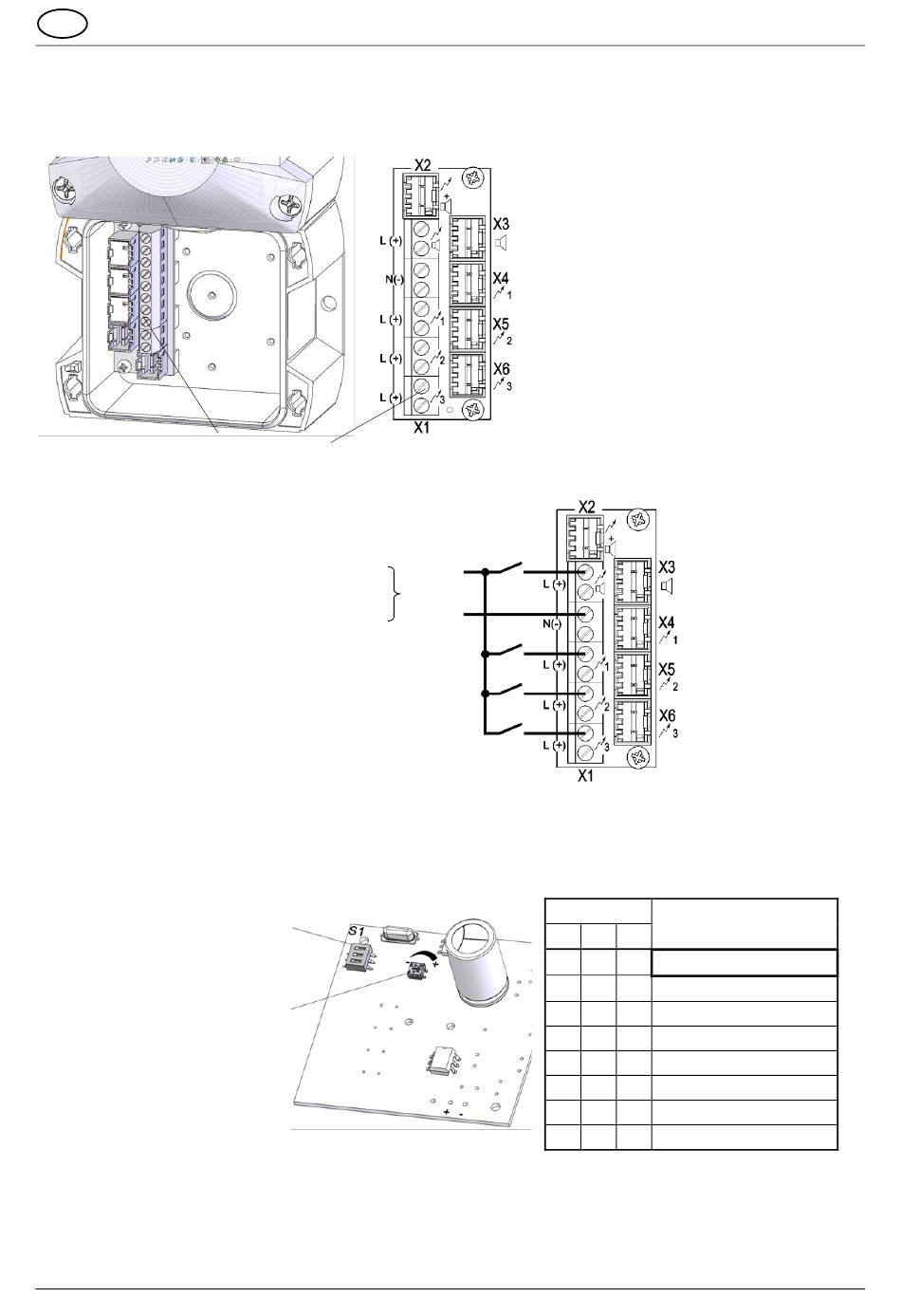

6.2 Branchement électrique
➢ Tenir compte des
Platine de raccordement dans la partie inférieure :
Borne (X1)
Raccordement de la tension de service
Remarque : les appareils à tension continue (CC) sont dotés d'une protection contre l'inversion de polarité. Le
fonctionnement n'est pas garanti en cas d'inversion de la polarité des raccordements.
6.3 Réglage des modes opératoires optiques
Platine dans le capot :
Choix du mode opératoire
Commande de l'intensité lumi-
Flash 10 – 100 %
Clignotant / Fixe : 45 – 100 %
06/2020
Instructions de service PY L-S-TL / PY L-S-TLA
Consignes de sécurité
S1
neuse
!
CA : CC :
L/ +
N/ -
1er niveau
2e niveau
3e niveau
OFF OFF OFF
OFF OFF ON
OFF ON OFF
OFF ON ON
Page 6 /7
X1 Raccordement de la tension de
service
X2 Fiche de la platine des feux pour
un fonctionnement commun avec
le 1er niveau
X3 Fiche de la platine des feux
X4 Fiche de 1er niveau
X5 Fiche de 2e niveau
X6 Fiche de 3e niveau
S1
Mode opératoire
1 2 3
Flash
Flash
Fixe
Clignotant
ON OFF OFF Flash
ON OFF ON Clignotant
ON ON OFF Flash
ON ON ON Flash
*
Réglage d'usine
*
1 Hz
0,75 Hz
1 Hz
2 Hz
2 Hz
0,1 Hz
0,5 Hz
