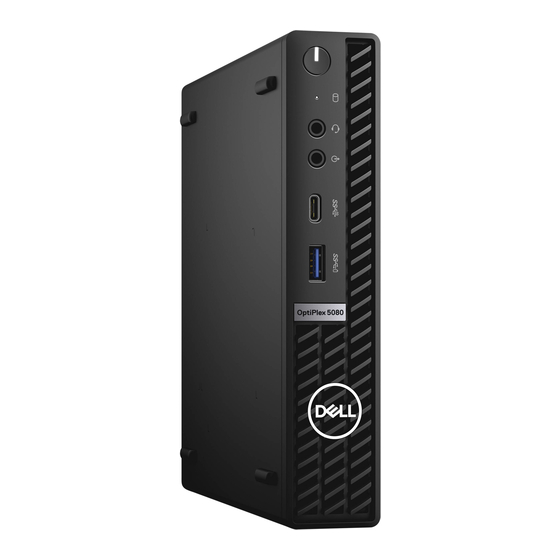

OptiPlex 5080 Micro
Setup and specifications guide
Regulatory Model: D14U
Regulatory Type: D14U001
May 2020
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell OptiPlex 5080 Micro

  • Seite 1 OptiPlex 5080 Micro Setup and specifications guide Regulatory Model: D14U Regulatory Type: D14U001 May 2020 Rev. A00...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
  • Seite 3: Inhaltsverzeichnis

    Contents 1 Computer einrichten........................5 2 Gehäuseübersicht........................10 Front view..................................... 10 Back view....................................11 System board Layout................................12 3 Technische Daten........................13 Abmessungen und Gewicht..............................13 Chipset....................................13 Processors.....................................14 Operating system................................. 15 Memory....................................15 Intel Optane-Speicher (optional)............................16 Ports and connectors................................16 Kommunikation..................................
  • Seite 4 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................34 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 34 System- und Setup-Kennwort............................35 Zuweisen eines System-Setup-Kennworts........................35 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............36 6 Wie Sie Hilfe bekommen......................37 Kontaktaufnahme mit Dell..............................37 Contents...
  • Seite 5: Computer Einrichten

    Computer einrichten Schritte 1. Schließen Sie die Tastatur und die Maus an. 2. Verbinden Sie den Computer über Kabel mit dem Netzwerk oder stellen Sie eine Verbindung mit einem Wireless-Netzwerk her. Computer einrichten...
  • Seite 6 3. Schließen Sie den Bildschirm an. 4. Schließen Sie das Stromkabel an. Computer einrichten...
  • Seite 7 5. Drücken Sie den Betriebsschalter. Computer einrichten...
  • Seite 8 6. Stellen Sie das Setup des Windows-Systems fertig. Befolgen Sie die Anweisungen auf dem Bildschirm, um das Setup abzuschließen. Beim Einrichten wird Folgendes von Dell empfohlen: • Stellen Sie eine Verbindung zu einem Netzwerk für Windows-Updates her. ANMERKUNG: Wenn Sie sich mit einem geschützten Drahtlosnetzwerk verbinden: Geben Sie das Kennwort für das Drahtlosnetzwerk ein, wenn Sie dazu aufgefordert werden.
  • Seite 9 Tabelle 1. Dell Apps ausfindig machen(fortgesetzt) Dell Apps Details SupportAssist Überprüft proaktiv den Funktionszustand der Hardware und Software des Computers. ANMERKUNG: Nehmen Sie eine Verlängerung oder ein Upgrade der Garantie vor, indem Sie auf das Ablaufdatum in SupportAssist klicken. Dell Update Aktualisiert Ihren Computer mit kritischen Fixes und wichtigen Gerätetreibern, sobald diese verfügbar sind.
  • Seite 10: Gehäuseübersicht

    Gehäuseübersicht Themen: • Front view • Back view • System board Layout Front view 1. Power button with diagnostic LED 2. Hard-disk drive activity light 3. Universal audio jack port 4. Line-out port (retaskable Line-in) 5. USB 3.2 Gen 2 Type-C port 6.
  • Seite 11: Back View

    Back view 1. External antenna connectors 2. Serial/Video Port (Serial/PS2/DP 1.4/HDMI 2.0/VGA/USB 3.2 Gen 2 Type-C with DP Alt Mode) (optional) 3. USB 3.2 Gen 1 Type-A port with Smart Power on 4. USB 3.2 Gen 1 Type-A ports (2) 5.
  • Seite 12: System Board Layout

    System board Layout 1. M.2 WLAN connector 2. HDD connector 3. M.2 SSD PCIe connector 4. Coin-cell battery 5. Optional video connector (VGA Port/DisplayPort 1.4 Port/HDMI 2.0b Port/USB 3.2Gen 2 Type-C Port with Alt-mode) 6. Optional connector (USB 3.2Gen 2 Type-C Port) 7.
  • Seite 13: Technische Daten

    Technische Daten Abmessungen und Gewicht Tabelle 2. Abmessungen und Gewicht Beschreibung Werte Höhe: Vorderseite 182.00 mm (7.16 in.) Rückseite 182.00 mm (7.16 in.) Breite 36.00 mm (1.40 in.) Tiefe 178.56 mm (7.03 in.) Gewicht (maximal) 1.38 kg (3.04 lb) ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden.
  • Seite 14: Processors

    Processors NOTE: Global Standard Products (GSP) are a subset of Dell’s relationship products that are managed for availability and synchronized transitions on a worldwide basis. They ensure the same platform is available for purchase globally. This allows customers to reduce the number of configurations managed on a worldwide basis, thereby reducing their costs.
  • Seite 15: Operating System

    RTS with Windows 10 version v19H2 at the time of launch, and this version will determine the N-2 versions that are initially qualified for this platform. For future versions of Windows 10, Dell continues to test the commercial platform with coming Windows 10 releases during device production and for five years post-production, including both fall and spring releases from Microsoft.
  • Seite 16: Intel Optane-Speicher (Optional)

    Table 5. Memory specifications(continued) Description Values • 16 GB DDR4 at 2666 MHz for Intel Core Pentium i3/i5 processors, 2933 MHz for Intel Core i7 processor (2 x 8 GB) • 16 GB DDR4 at 2666 MHz for Intel Core Pentium i3/i5 processors, 2933 MHz for Intel Core i7 processor (1 x 16 GB) •...
  • Seite 17: Kommunikation

    Table 7. Ports and connectors(continued) Description Values Video • Two DisplayPort 1.4 port (rear) • One VGA Port/DisplayPort 1.4 Port/HDMI 2.0b Port/ USB 3.2 Gen 2 Type-C Port with Alt-mode (optional) • One Serial RS232 (optional) • One Serial + PS2 port (optional) Memory card reader Not supported Power port...
  • Seite 18: Graphics And Video Controller

    Tabelle 9. Wireless-Modul – Technische Daten(fortgesetzt) Beschreibung Werte Bluetooth Graphics and Video controller Table 10. Integrated graphics specifications Integrated graphics Controller External display support Memory size Processor Intel UHD Graphics 610 Two DisplayPort 1.4 HBR2 Shared system memory Intel Pentium Gold Intel UHD Graphics 630 Two DisplayPort 1.4 HBR2 Shared system memory...
  • Seite 19: Netzadapter

    • with a M.2 solid-state drive, the M.2 solid-state drive is the primary drive • without a M.2 drive, the 2.5-inch hard-disk drive is the primary drive Tabelle 12. Speicherspezifikationen Speichertyp Schnittstellentyp Kapazität 2.5-inch, 5400 RPM, hard-disk drive SATA 3.0 Up to 2 TB 2.5-inch, 7200 RPM, hard-disk drive SATA 3.0...
  • Seite 20: Environmental

    Incident Management Retainer Unterstützt Emergency Incident Response Unterstützt SafeData Unterstützt Environmental Table 15. Environmental specifications Feature OptiPlex 5080 Micro Recyclable packaging BFR/PVC—free chassis MultiPack packaging Yes (US only) (optional) Energy-Efficient Power Supply Standard ENV0424 compliant NOTE: Wood‐based fiber packaging contains a minimum of 35% recycled content by total weight of wood‐based fiber.
  • Seite 21: Service Und Support

    10,668 m (35,000 ft) * Gemessen über ein Vibrationsspektrum, das eine Benutzerumgebung simuliert. † Gemessen bei in Betrieb befindlicher Festplatte mit einem 2-ms-Halbsinus-Impuls. Service und Support ANMERKUNG: Weitere Informationen zu Dell Serviceplänen finden Sie unter https://www.dell.com/learn/us/en/19/ services/warranty-support-services. Tabelle 18. Garantie Garantie 3 Jahre Basisgarantie mit Hardware-Service vor Ort nach Remote-Diagnose 4 Jahre Basisgarantie-Verlängerung...
  • Seite 22: Software

    Herunterladen von Windows-Treibern Schritte 1. Schalten Sie das ein. 2. Rufen Sie die Website Dell.com/support auf. 3. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Notebooks ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell.
  • Seite 23: System-Setup

    System- und Setup-Kennwort Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.
  • Seite 24: Boot Sequence

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...
  • Seite 25: Systeminformationen

    Tabelle 20. Allgemein(fortgesetzt) Option Beschreibung • Device Information (Geräteinformation): Angezeigt werden SATA-0, M.2 PCIe SSD-2, LOM MAC Address, Video Controller, Audio Controller, Wi-Fi Device und Bluetooth Device. Boot Sequence Ermöglicht es Ihnen festzulegen, in welcher Reihenfolge der Computer ein Betriebssystem auf den in dieser Liste angegebenen Geräten zu finden versucht.
  • Seite 26: Bildschirm Optionen

    Tabelle 21. Systemkonfiguration(fortgesetzt) Option Beschreibung Audio Ermöglicht das Aktivieren oder Deaktivieren des integrierten Audio-Controllers. Die Option Enable Audio ist standardmäßig ausgewählt. • Enable Microphone (Mikrofon aktivieren) • Enable Internal Speaker (Internen Lautsprecher aktivieren) Beide Optionen sind standardmäßig ausgewählt. Dust Filter Maintenance Ermöglicht das Aktivieren oder Deaktivieren der BIOS-Meldungen für die Wartung des optionalen Staubfilters Ihres Computers.
  • Seite 27 Tabelle 23. Security (Sicherheit)(fortgesetzt) Option Beschreibung ANMERKUNG: Das System fordert beim Einschalten (Kaltstart) immer zur Eingabe des System- und internen Festplattenkennworts auf. Darüber hinaus fordert das System immer zur Kennworteingabe für jede eventuell vorhandene Modulschacht- Festplatte auf. Password Change Mit dieser Option können Sie festlegen, ob Änderungen an den System- und Festplattenkennwörtern erlaubt sein sollen, wenn ein Administrator-Kennwort festgelegt ist.
  • Seite 28: Optionen Für „Secure Boot" (Sicherer Start)

    Tabelle 23. Security (Sicherheit)(fortgesetzt) Option Beschreibung SMM Security Mitigation Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen UEFI-Schutzmaßnahmen des SMM- Sicherheitsausgleichs. Diese Option ist standardmäßig nicht aktiviert. Optionen für „Secure Boot“ (Sicherer Start) Tabelle 24. Sicherer Start Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion 'Sicherer Start'.
  • Seite 29: Performance (Leistung)

    Tabelle 25. Intel Software Guard Extensions(fortgesetzt) Option Beschreibung • Software controlled (Softwaregesteuert) – Standardeinstellung Enclave Memory Size Mit dieser Option wird die Größe der Speicherreserve von SGX- Enklaven festgelegt (SGX Enclave Reserve Memory Size). Klicken Sie auf eine der folgenden Optionen: •...
  • Seite 30: Energieverwaltung

    Energieverwaltung Tabelle 27. Power Management (Energieverwaltung) Option Beschreibung AC Recovery Legt fest, wie das System nach einem Stromausfall reagiert, wenn es anschließend wieder mit Strom versorgt wird. Sie können folgende Einstellungen für die Netzstromwiederherstellung festlegen: • Ausschalten • Einschalten • Last Power State (Letzter Energiestatus) Diese Option ist standardmäßig auf Power Off (Ausschalten) gesetzt.
  • Seite 31: Verwaltungsfunktionen

    Tabelle 28. POST-Funktionsweise(fortgesetzt) Option Beschreibung Numlock LED Ermöglicht das Aktivieren oder Deaktivieren der NumLock-Funktion beim Start des Computers. Diese Option ist standardmäßig aktiviert. Keyboard Errors Ermöglicht das Aktivieren oder Deaktivieren von Meldungen über Tastaturfehler, wenn der Computer hochfährt. Die Option Enable Keyboard Error Detection ist standardmäßig aktiviert. Fast Boot Diese Option kann den Startvorgang durch Umgehung einiger Kompatibilitätsschritte beschleunigen: •...
  • Seite 32: Wireless-Optionen

    Tabelle 29. Virtualization Support (Virtualisierungsunterstützung)(fortgesetzt) Option Beschreibung • Enable Intel Virtualization Technology (Intel Virtualisierungstechnik aktivieren) Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der zusätzlichen Hardware-Funktionen, die von der Intel Virtualisierungstechnik für direkte E/A bereitgestellt werden, durch den VMM (Virtual Machine Monitor).
  • Seite 33: Systemprotokolle

    Tabelle 31. Maintenance (Wartung)(fortgesetzt) Option Beschreibung First Power On Date Ermöglicht Ihnen das Einstellen des Besitzdatums. Die Option Set Ownership Date ist standardmäßig nicht ausgewählt. Systemprotokolle Tabelle 32. System Logs (Systemprotokolle) Option Beschreibung BIOS events Ermöglicht das Anzeigen und Löschen von POST-Ereignissen des System-Setup-Programms (BIOS). Erweiterte Konfiguration Tabelle 33.
  • Seite 34: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    3. Setzen Sie das USB-Flashlaufwerk in den entsprechenden Steckplatz des Systems ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mit den Pfeiltasten USB Storage Device aus und klicken Sie dann auf „Return“.
  • Seite 35: System- Und Setup-Kennwort

    8. Das Dienstprogramm für die BIOS-Aktualisierung wird geladen. Befolgen Sie die Anweisungen auf dem Bildschirm. Abbildung 1. Bildschirm für die DOS-BIOS-Aktualisierung System- und Setup-Kennwort Tabelle 34. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen.
  • Seite 36: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    Der Bildschirm Security (Sicherheit) wird angezeigt. 2. Wählen Sie System/Admin Password (System-/Administratorkennwort) und erstellen Sie ein Passwort im Feld Enter the new password (Neues Passwort eingeben). Verwenden Sie zum Zuweisen des Systemkennworts die folgenden Richtlinien: • Kennwörter dürfen aus maximal 32 Zeichen bestehen. •...
  • Seite 37: Wie Sie Hilfe Bekommen

    Info über diese Aufgabe Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den...
