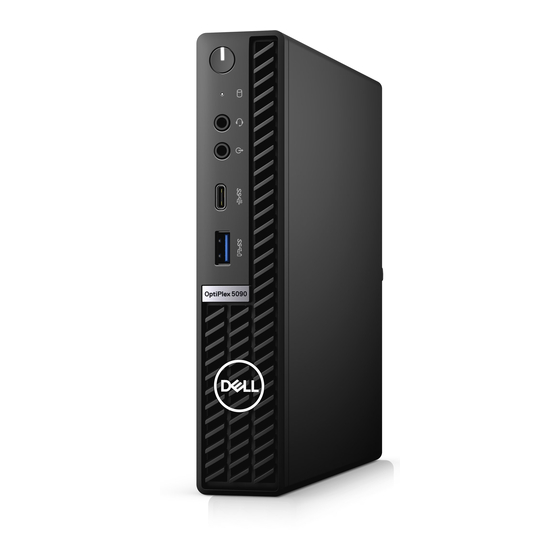

Dell 5090 Micro
Service-Handbuch
Vorschriftenmodell: D14U
Vorschriftentyp: D14U005
Mai 2021
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell 5090 Micro

Inhaltszusammenfassung für Dell 5090 Micro

  • Seite 1 Dell 5090 Micro Service-Handbuch Vorschriftenmodell: D14U Vorschriftentyp: D14U005 Mai 2021 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2021 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker................55 Aktualisieren des System-BIOS unter Verwendung eines USB-Flashlaufwerks........... 55 System- und Setup-Kennwort............................56 Zuweisen eines System-Setup-Kennworts........................56 Löschen oder Ändern eines vorhandenen System-Setup-Kennworts..............56 Kapitel 5: Fehlerbehebung......................58 Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start..............58 Inhaltsverzeichnis...
  • Seite 4 Ausführen der SupportAssist-Systemleistungsprüfung vor dem Systemstart............. 58 Verhalten der Diagnose-LED..............................58 Diagnose-Fehlermeldungen..............................60 Systemfehlermeldungen..............................64 Ein- und Ausschalten des WLAN............................65 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............66 Inhaltsverzeichnis...

  • Seite 5: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 6: Sicherheitsvorkehrungen

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 7: Esd-Service-Kit

    einen elektrostatischen Schock erhalten hat und sofort das Symptom „No POST/No Video“ (Kein POST/Kein Video) mit einem Signaltoncode erzeugt, der im Falle von fehlendem oder nicht funktionsfähigem Speicher ertönt. ● Gelegentlich: Gelegentliche Ausfälle machen etwa 80 Prozent der ESD-bezogenen Ausfälle aus. Die hohe Rate gelegentlicher Ausfälle bedeutet, dass auftretende Schäden in den meisten Fällen nicht sofort zu erkennen sind.

  • Seite 8: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 9: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: ● Kreuzschlitzschraubendreher Nr. 0 ●...
  • Seite 10 Tabelle 1. Schraubenliste Komponente Schraubentyp Menge Abbildung M.2-Solid-State-Laufwerk (2230/2280) M2x3.5 Entfernen und Einbauen von Komponenten...

  • Seite 11: Hauptkomponenten Ihres Systems

    Hauptkomponenten Ihres Systems 1. Seitenabdeckung Entfernen und Einbauen von Komponenten...

  • Seite 12: Ausbau Und Wiedereinbau

    11. M.2-SSD-Laufwerk 12. 2,5-Zoll-Festplattenbaugruppe ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. Ausbau und Wiedereinbau...
  • Seite 13 Schritte 1. Lösen Sie die Rändelschraube (6x32), mit der die Seitenabdeckung am System befestigt ist. Entfernen und Einbauen von Komponenten...

  • Seite 14: Anbringen Der Seitenabdeckung

    2. Schieben Sie die Seitenabdeckung zur Vorderseite des Systems und heben Sie die Abdeckung vorsichtig vom System ab. Anbringen der Seitenabdeckung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der Seitenabdeckungen und stellt das Installationsverfahren bildlich dar.

  • Seite 15: Frontverkleidung

    Schritte 1. Richten Sie die Seitenabdeckung an den Halterungen auf dem Gehäuse aus. 2. Schieben Sie die Seitenabdeckung in Richtung der Rückseite des Systems, um sie anzubringen. 3. Bringen Sie die zwei Rändelschrauben (6x32) wieder an, mit denen die Seitenabdeckung am System befestigt wird. Nächste Schritte 1.

  • Seite 16: Installieren Der Frontblende

    Schritte 1. Hebeln Sie die Halteklammern aus, um die Frontblende vom System zu lösen. 2. Entfernen Sie die Frontblende vom System. Installieren der Frontblende Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 17: Festplattenbaugruppe

    Schritte 1. Positionieren Sie die Verkleidung so, dass die Laschen auf die Schlitze am Gehäuse ausgerichtet sind. 2. Drücken Sie auf die Verkleidung, bis die Laschen einrasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 18: Entfernen Der Festplattenlaufwerkhalterung

    Schritte 1. Drücken Sie auf die Freigabelaschen auf der Festplattenbaugruppe und schieben Sie sie in Richtung der Vorderseite des Systems, um sie vom Anschluss auf der Systemplatine zu trennen. 2. Heben Sie die Festplattenbaugruppe aus dem System heraus. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. Entfernen der Festplattenlaufwerkhalterung Voraussetzungen 1.

  • Seite 19: Installieren Der Festplattenhalterung

    Schritte 1. Ziehen Sie an einer Seite der Festplattenlaufwerkhalterung, um die Haltestifte auf der Halterung aus den Aussparungen an der Festplatte zu lösen. 2. Heben Sie das Laufwerk aus der Laufwerkhalterung heraus. Installieren der Festplattenhalterung Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 20: Einbauen Der 2,5-Zoll- Festplattenbaugruppe

    Schritte 1. Positionieren Sie das Festplattenlaufwerk in der Festplattenlaufwerkhalterung. 2. Richten Sie die Stifte an der Festplattenlaufwerkhalterung mit den Aussparungen am Laufwerk aus und setzen Sie sie ein. ANMERKUNG: Notieren Sie sich die Ausrichtung des Festplattenlaufwerks, so dass Sie es korrekt wieder einsetzen können. Nächste Schritte 1.

  • Seite 21: Ssd-Laufwerk

    Schritte 1. Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem Computer. 2. Schieben Sie die Festplattenbaugruppe in Richtung des Anschlusses auf der Systemplatine, bis die Freigabelaschen einrasten. Nächste Schritte 1. Bringen Sie die Seitenabdeckung 2. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 22: Einbauen Des M.2-2230-Pcie-Ssd-Laufwerks

    Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2-2230-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 23 Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2-2230-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.

  • Seite 24: Einbauen Des M.2 2280-Pcie-Ssd-Laufwerks

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der das SSD-Laufwerk an der Systemplatine befestigt ist. 2. Schieben und heben Sie das SSD-Laufwerk von der Systemplatine ab. Einbauen des M.2 2280-PCIe-SSD-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 25: Wlan-Karte

    Schritte 1. Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche des SSD-Laufwerk-Anschlusses auf der Systemplatine aus. 2. Setzen Sie das SSD-Laufwerk in einem Winkel von 45 Grad in den SSD-Anschluss ein. 3. Bringen Sie die Schraube (M2x3.5) zur Befestigung des M.2 2280-PCIe-SSD-Laufwerks an der Systemplatine wieder an. Nächste Schritte 1.

  • Seite 26: Einbauen Der Wlan-Karte

    Schritte 1. Entfernen Sie die Schraube (M2x3.5), mit der die WLAN-Kartenhalterung an der Systemplatine befestigt ist. 2. Heben Sie die WLAN-Kartenhalterung von der WLAN-Karte ab. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Schieben und heben Sie die WLAN-Karte aus dem Anschluss auf der Hauptplatine. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren...
  • Seite 27 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für die WLAN-Karte für den Computer. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2.

  • Seite 28: Lüfterbaugruppe

    3. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Lüfterbaugruppe Entfernen der Lüfterbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lüfterbaugruppe und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 29: Einbauen Der Lüfterbaugruppe

    4. Ziehen Sie das Lüfterkabel vom Anschluss auf der Systemplatine ab. Heben Sie die Lüfterbaugruppe aus dem Computer heraus. Einbauen der Lüfterbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Lüfterbaugruppe und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 30: Kühlkörper

    Kühlkörper Entfernen des Kühlkörpers Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Lüfterbaugruppe. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Kühlkörpers und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 31: Knopfzellenbatterie

    Schritte 1. Richten Sie die Schrauben am Kühlkörper an den Schraubenhalterungen auf der Systemplatine aus und setzen Sie den Kühlkörper auf den Prozessor. 2. Ziehen Sie die unverlierbaren Schrauben an, mit denen der Kühlkörper an der Systemplatine befestigt ist. ANMERKUNG: Ziehen Sie die Schrauben in der auf dem Kühlkörperetikett angegebenen Reihenfolge (1,2,3) fest.

  • Seite 32: Einsetzen Der Knopfzellenbatterie

    Schritte 1. Hebeln Sie die Knopfzellenbatterie mit einem Kunststoffstift vorsichtig aus der Akkuhalterung auf der Systemplatine. 2. Entfernen Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 33: Speichermodule

    Schritte 1. Fügen Sie die Batterie mit dem positiven Pol (+)-Symbol nach oben ein und schieben Sie sie unter die Sicherungslaschen auf der positiven Seite des Anschlusses. 2. Drücken Sie die Batterie in den Anschluss, bis sie einrastet. Nächste Schritte 1.

  • Seite 34: Einsetzen Der Speichermodule

    Schritte 1. Ziehen Sie die Sicherungsklammern vom Speichermodul weg, bis es herausspringt. 2. Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen der Speichermodule Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Speichermodule und bietet eine visuelle Darstellung des Installationsverfahrens.

  • Seite 35: Lautsprecher

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.

  • Seite 36: Einbauen Des Lautsprechers

    Schritte 1. Trennen Sie das Lautsprecherkabel von der Hauptplatine. 2. Drücken Sie auf die Freigabelasche und heben Sie den Lautsprecher mit dem Kabel von der Systemplatine. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 37: Prozessor

    Schritte 1. Richten Sie den Lautsprecher aus, führen Sie ihn in den Steckplatz ein und drücken Sie ihn, bis die Freigabelasche einrastet. 2. Verbinden Sie das Lautsprecherkabel mit der Systemplatine. Nächste Schritte 1. Bauen Sie die Lüfterbaugruppe ein. 2. Bringen Sie die Seitenabdeckung 3.

  • Seite 38: Einbauen Des Prozessors

    Schritte 1. Drücken Sie den Entriegelungshebel nach unten und schieben Sie ihn vom Prozessor weg, um ihn aus der Sicherungslasche zu lösen. 2. Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an. VORSICHT: Achten Sie beim Entfernen des Prozessors darauf, dass Sie die Kontaktstifte im Sockel nicht berühren und keine Fremdkörper darauf gelangen.
  • Seite 39 Schritte 1. Richten Sie die Stift-1-Ecke des Prozessors mit der Stift-1-Ecke des Prozessorsockels aus und setzen Sie den Prozessor dann in den Prozessorsockel ein. ANMERKUNG: Die Kontaktstift-1-Ecke des Prozessors weist ein Dreiecksymbol auf, das an dem Dreiecksymbol auf der Kontaktstift-1-Ecke des Prozessorsockels ausgerichtet werden muss. Wenn der Prozessor korrekt eingesetzt ist, befinden sich alle vier Ecken auf gleicher Höhe.

  • Seite 40: Systemplatine

    Systemplatine Entfernen der Systemplatine Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die Seitenabdeckung. 3. Entfernen Sie die Festplattenbaugruppe. 4. Entfernen Sie das Solid-State-Laufwerk. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 41: Einbauen Der Systemplatine

    Schritte 1. Entfernen Sie die Schraube (6-32) zum Befestigen des Festplattenhalters an der Systemplatine. 2. Heben Sie den Festplattenhalter von der Systemplatine. 3. Entfernen Sie die zwei Schrauben (M3x4) und drei Schrauben (6-32), mit denen die Systemplatine am Gehäuse befestigt ist. 4.
  • Seite 42 2. Bringen Sie die beiden Schrauben (M3x4) und drei Schrauben (6-32) wieder an, mit denen die Systemplatine am Gehäuse befestigt wird. 3. Richten Sie den Schlitz auf dem Festplattenhalter an der Systemplatine aus und setzen Sie den Festplattenhalter auf die Systemplatine.

  • Seite 43: Kapitel 3: Software

    Dieses Kapitel listet die unterstützten Betriebssysteme sowie die Anweisungen für die Installation der Treiber auf. Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter SLN128938.

  • Seite 44: Kapitel 4: System-Setup

    Deaktivieren von Basisgeräten. Startmenü Drücken Sie <F12>, wenn das Dell-Logo angezeigt wird, um ein einmaliges Startmenü mit einer Liste der gültigen Startgeräte für das System zu initiieren. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab.

  • Seite 45: Startreihenfolge

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: ● Das System-Setup mit der F2-Taste aufrufen ●...

  • Seite 46: Übersicht

    Tabelle 3. System-Setup-Optionen – Menü „Systeminformationen“ Übersicht 64-Bit Technology Zeigt an, ob 64- Bit-Technologie verwendet wird. Memory Information Memory Installed Zeigt den installierten Gesamtspeicher des Computers an. Memory Available Zeigt den verfügbaren Gesamtspeicher des Computers an. Memory Speed Zeigt die Speichertaktrate an. Memory Channel Mode Zeigt den Single-Channel- oder Dual-Channel-Modus an.
  • Seite 47 Tabelle 4. Optionen des System-Setup – Menü „Boot Configuration“ (Startkonfiguration) Startkonfiguration Expert Key Management Enable Custom Mode Aktivieren oder Deaktivieren des benutzerdefinierten Modus. Standardmäßig ist die Option custom mode nicht aktiviert. Custom Mode Key Management Wählen Sie die benutzerdefinierten Werte für Expert Key Management. Tabelle 5.

  • Seite 48: Multi-Display

    Tabelle 6. System-Setup-Optionen – Menü „Storage“ Storage Gerät Zeigt die SATA-HDD-Geräteinformationen des Computers an. SATA-1 Zeigt die SATA-HDD-Typinformationen des Computers an. Gerät Zeigt die SATA-HDD-Geräteinformationen des Computers an. SATA-2 Zeigt die SATA-HDD-Typinformationen des Computers an. Gerät Zeigt die SATA-HDD-Geräteinformationen des Computers an. SATA-3 Zeigt die SATA-HDD-Typinformationen des Computers an.

  • Seite 49: Security (Sicherheit)

    Tabelle 8. System-Setup-Optionen – Menü „Connection“ Verbindung Bluetooth Aktiviert oder deaktiviert das interne Bluetooth-Gerät. Standardmäßig ist die Funktion aktiviert. Enable UEFI Network Stack Aktiviert oder deaktiviert den UEFI Network Stack und steuert den integrierten LAN- Controller. Standardmäßig ist diese Funktion aktiviert. HTTPs Boot Feature HTTPs Boot Aktivieren oder Deaktivieren der Funktion „HTTPs Boot“...
  • Seite 50 Tabelle 10. System-Setup-Optionen – Menü „Sicherheit“ Security (Sicherheit) TPM 2.0 Security On Aktivieren oder deaktivieren der TPM 2.0 Security-Optionen. Standardmäßig ist die Option TPM 2.0 Security On aktiviert. Attestation Enable (Bestätigen aktivieren) Ermöglicht die Steuerung, ob die TPM-Bestätigungshierarchie (Trusted Platform Module) für das Betriebssystem verfügbar ist.
  • Seite 51 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 12. System-Setup-Optionen – Menü „Update, Recovery“ (fortgesetzt)

  • Seite 52: Systemverwaltung

    Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools.
  • Seite 53 Tabelle 14. System-Setup-Optionen – Menü „Keyboard“ Tastatur Device Configuration Hotkey Access Device Configuration Hotkey Access Aktivieren oder Deaktivieren des Benutzerzugriffs auf die Gerätekonfiguration mithilfe von Hotkeys. Standardmäßig ist diese Funktion aktiviert. Tabelle 15. System-Setup-Optionen – Menü „Verhalten vor dem Starten“ Verhalten vor dem Starten Warning and Errors Dient zum Aktivieren oder Deaktivieren der Aktion, die durchgeführt werden soll,...

  • Seite 54: Aktualisieren Des Bios Unter Windows

    BIOS-Aktualisierung wieder aktiviert werden. Schritte 1. Den Computer neu starten. 2. Rufen Sie die Website Dell.com/support auf. ● Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). ● Klicken Sie auf Detect Product und befolgen Sie die Anweisungen auf dem Bildschirm.

  • Seite 55: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker

    3. Setzen Sie das USB-Flashlaufwerk in das System ein, auf dem die BIOS-Aktualisierung erforderlich ist. 4. Starten Sie das System neu und drücken Sie F12, wenn das Dell Logo angezeigt wird, um das einmalige Startmenü anzuzeigen. 5. Wählen Sie mithilfe der Pfeiltasten USB Storage Device (USB-Speichergerät) aus und drücken Sie die Eingabetaste.

  • Seite 56: System- Und Setup-Kennwort

    System- und Setup-Kennwort Tabelle 19. System- und Setup-Kennwort Kennworttyp Beschreibung System password (Systemkennwort) Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. Setup password (Setup-Kennwort) Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers eingeben müssen.
  • Seite 57 Info über diese Aufgabe Um das System-Setup aufzurufen, drücken Sie unmittelbar nach dem Einschaltvorgang oder Neustart die Taste F2. Schritte 1. Wählen Sie im Bildschirm System BIOS (System-BIOS) oder System Setup (System-Setup) die Option System Security (Systemsicherheit) aus und drücken Sie die Eingabetaste. Der Bildschirm System Security (Systemsicherheit) wird angezeigt.

  • Seite 58: Kapitel 5: Fehlerbehebung

    Die SupportAssist-Diagnose (auch als Systemdiagnose bezeichnet) führt eine komplette Prüfung der Hardware durch. Die Diagnose der Dell SupportAssist-Systemleistungsprüfung vor dem Start ist in das BIOS integriert und wird intern vom BIOS gestartet. Die integrierte Systemdiagnose bietet eine Reihe von Optionen für bestimmte Geräte oder Gerätegruppen mit folgenden Funktionen: ●...
  • Seite 59 Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Nicht behebbarer SPI-Flash- Fehler CPU-Fehler ● Führen Sie das Tool Dell SupportAssist/Dell Diagnostics aus. ● Wenn das Problem weiterhin besteht, muss die Systemplatine ersetzt werden. Systemplatinenfehler (schließt ● Flash mit neuester BIOS- eine Beschädigung des BIOS...

  • Seite 60: Diagnose-Fehlermeldungen

    Überprüfen Sie die Schreibweise des Befehls, die Position der Leerstellen und den angegebenen Zugriffspfad. CACHE DISABLED DUE TO FAILURE Der im Mikroprozessor integrierte Primär-Cache ist ausgefallen. Kontaktaufnahme mit Dell CD DRIVE CONTROLLER FAILURE Das optische Laufwerk reagiert nicht auf die Befehle vom Computer.
  • Seite 61 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
  • Seite 62 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
  • Seite 63 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.

  • Seite 64: Systemfehlermeldungen

    [nnnn]. For Startroutine aufgrund desselben Fehlers nicht abschließen. help in resolving this problem, please note this checkpoint and contact Dell Technical Support (Alarm! Frühere Versuche, das System zu starten, sind bei Prüfpunkt [nnnn] fehlgeschlagen. Notieren Sie diesen Prüfpunkt und wenden Sie sich an den technischen Support von Dell.)

  • Seite 65: Ein- Und Ausschalten Des Wlan

    Ein- und Ausschalten des WLAN Info über diese Aufgabe Wenn Ihr Computer aufgrund von WLAN-Verbindungsproblemen keinen Zugriff auf das Internet hat, können Sie das WLAN aus- und wieder einschalten. Das folgende Verfahren enthält Anweisungen dazu, wie Sie das WLAN aus- und wieder einschalten: ANMERKUNG: Manche Internetdienstanbieter (Internet Service Providers, ISPs) stellen ein Modem/Router-Kombigerät bereit.

  • Seite 66: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
