Verwandte Anleitungen für Dell OptiPlex 5060
Inhaltszusammenfassung für Dell OptiPlex 5060

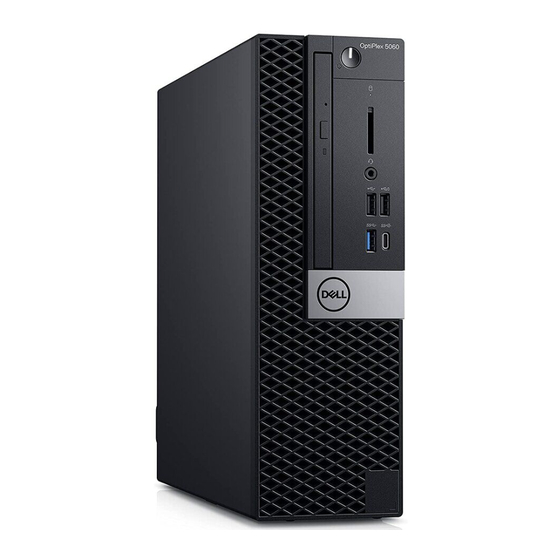

- Seite 1 Dell OptiPlex 5060-Kompaktgehäuse Service-Handbuch Vorschriftenmodell: D11S Vorschriftentyp: D11S004...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10......................... 6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 Prozessoren.................................. - Seite 4 Frontverkleidung................................24 Entfernen der Frontverkleidung..........................24 Installieren der Frontverkleidung..........................25 Optisches Laufwerk.................................26 Entfernen des optischen Laufwerks........................26 Installieren des optischen Laufwerks........................30 Festplattenlaufwerk und optisches Laufwerksmodul....................34 Entfernen des Festplatten- und optischen Laufwerksmoduls................34 Einbauen des Festplatten- und optischen Laufwerksmoduls................37 Speichermodul..................................40 Entfernen des Speichermoduls..........................
- Seite 5 5 Wie Sie Hilfe bekommen..........................79 Kontaktaufnahme mit Dell...............................79 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Sicherheitshinweise müssen strikt befolgt werden. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus. -
Seite 8: Technologie Und Komponenten
• Vorteile von DisplayPort gegenüber USB-Typ C Prozessoren OptiPlex 5060-Systeme werden mit Intel Coffee Lake-Chipsatz der 8. Generation und Intel Core-Prozessortechnologie geliefert. ANMERKUNG: Die Taktrate und Leistung variieren abhängig vom Workload und anderen Variablen. Gesamt-Cache bis zu 8 MB, je nach Prozessortyp. -
Seite 9: Speicherfehler
Die Kerbe auf einem DDR4-Modul ist an einem anderen Ort als die Kerbe auf einem DDR3-Modul. Beide Kerben befinden sich auf der Einsetzkante, aber beim DDR4 unterscheidet sich die Position der Kerbe leicht. Dadurch soll verhindert werden, dass Module an einer inkompatiblen Platine oder Plattform installiert werden. -
Seite 10: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
Werfen wir nun einen kurzen Blick auf die USB-Entwicklung mit Bezugnahme auf die nachstehende Tabelle. Tabelle 1. USB-Entwicklung Datenübertragungsrate Kategorie Einführungsjahr USB 3.0/USB 3.1 Gen 1- 5 GBit/s Super-Speed 2010 USB 2.0 480 Mbit/s Hi-Speed 2000 USB 3.1-Anschlüsse 10 Gbit/s Super-Speed 2013 Gen. -
Seite 11: Anwendungen
Mit den heutigen steigenden Anforderungen an Datenübertragungen mit High-Definition-Videoinhalten, Terabyte-Speichergeräten, digitalen Kameras mit hoher Megapixelanzahl usw. ist USB 2.0 möglicherweise nicht schnell genug. Darüber hinaus kam kein USB 2.0-Anschluss jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) –... -
Seite 12: Usb Typ-C
Windows 8/10 verfügt über native Unterstützung für USB 3.1 Gen 1 Controller. Vorhergehende Versionen von Windows benötigen hingegen weiterhin separate Treiber für die USB 3.0 /USB 3.1 Gen 1 Controller. Microsoft gab die Unterstützung von USB 3.1 Gen 1 für Windows 7 bekannt. Nicht im derzeitigen Release, aber in nachfolgenden Service Packs oder Updates. -
Seite 13: Thunderbolt-Symbole
Abbildung 4. Thunderbolt 1 und Thunderbolt 3 Thunderbolt 1 und Thunderbolt 2 (miniDP-Stecker) Thunderbolt 3 (USB-Typ-C-Stecker) Thunderbolt 3 über Typ-C Thunderbolt 3 erhöht über USB Typ-C die Geschwindigkeiten auf bis zu 40 Gbit/s und bietet alles in einem kompakten Port – die schnellste, vielseitigste Verbindung mit jedem Dock, Display oder Datengerät wie einer externen Festplatte. -
Seite 14: Hdmi 2.0
HDMI 2.0 Dieser Abschnitt erläutert die HDMI 2.0-Schnittstelle und ihre Funktionen zusammen mit den Vorteilen. HDMI (High-Definition Multimedia Interface) ist eine von der Branche unterstützte, unkomprimierte und vollständig digitale Audio-/ Videoschnittstelle. HDMI bietet eine Schnittstelle zwischen einer kompatiblen digitalen Audio-/Videoquelle, wie z. B. einem DVD-Player oder einem A/V-Receiver und einem kompatiblen digitalen Audio- und/oder Videobildschirm, wie z. -
Seite 15: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Verfahren sind folgende Werkzeuge erforderlich: • Kreuzschlitzschraubendreher Nr. 0 • Kreuzschlitzschraubenzieher Nr. 1 • Kunststoffstift ANMERKUNG: Der Schraubendreher Nr. 0 ist für Schrauben 0-1 und der Schraubendreher Nr. 1 ist für Schrauben 2-4 Liste der Schraubengrößen Tabelle 2. -
Seite 16: Layout Der Small Form Factor-Hauptplatine
Layout der Small Form Factor-Hauptplatine Komponenten der Small Form Factor-Platine PCI-e x16-Anschluss (Steckplatz 1) PCI-e x4-Anschluss (Steckplatz 2) Optionaler Typ-C-Anschluss Optionaler Videoanschluss (HDMI 2.0b/DP/VGA) Serieller Anschluss für Tastatur und Maus (optional) Anschluss für Eingriffschalter CPU-Netzanschluss (ATX_CPU) Anschluss für CPU-Sockel Anschluss für CPU-Lüfter Speichersteckplätze Anschluss für Netzschalter Anschluss für Speicherkartenleser... -
Seite 17: Seitenabdeckung
Seitenabdeckung Entfernen der Seitenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Abdeckung: Schieben Sie den Freigabehebel auf der Rückseite des Systems, bis er einrastet, um die Seitenabdeckung zu entriegeln [1]. b Verschieben Sie die Seitenabdeckung und heben Sie sie vom System ab [ 2]. -
Seite 18: Erweiterungskarte
Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Erweiterungskarte Entfernen der Erweiterungskarte Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Erweiterungskarte: Ziehen Sie an der Metalllasche, um die Verriegelung der Erweiterungskarte zu öffnen [1]. -
Seite 19: Installieren Der Erweiterungskarte
Installieren der Erweiterungskarte Setzen Sie die Erweiterungskarte in den Anschluss auf der Systemplatine ein [1]. Drücken Sie auf die Erweiterungskarte, bis sie einrastet [2]. Schließen Sie die Verriegelung der Erweiterungskarte und drücken Sie darauf, bis sie einrastet [3]. Entfernen und Einbauen von Komponenten... -
Seite 20: Knopfzellenbatterie
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Knopfzellenbatterie: Drücken Sie mit dem Kunststoffanreißer auf den Freigabehebel, bis die Knopfzellenbatterie herausspringt [1]. -
Seite 21: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den entsprechenden Steckplatz auf der Systemplatine ein [1]. Drücken Sie die Batterie in den Anschluss, bis sie einrastet [2,3]. Entfernen und Einbauen von Komponenten... -
Seite 22: Festplattenbaugruppe
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenbaugruppe Entfernen der Festplattenbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie das Festplattenlaufwerk: Trennen Sie das Datenkabel und das Netzkabel des Festplattenlaufwerks von den Anschlüssen auf dem Festplattenlaufwerk [1, b Drücken Sie auf die Freigabelasche und nehmen Sie die Festplattenbaugruppe aus dem System heraus [3]. -
Seite 23: Einbauen Der Festplattenbaugruppe
Einbauen der Festplattenbaugruppe Setzen Sie die Festplattenbaugruppe in den Steckplatz auf dem System ein [1]. Schließen Sie das Netzkabel und das Festplattenlaufwerkkabel an den Anschluss auf dem Festplattenlaufwerk an [2,3]. Entfernen und Einbauen von Komponenten... -
Seite 24: Frontverkleidung
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Frontverkleidung Entfernen der Frontverkleidung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie die Seitenabdeckung. So entfernen Sie die Frontverkleidung: Öffnen Sie die Haltezungen, um die Frontverkleidung vom System zu lösen. -
Seite 25: Installieren Der Frontverkleidung
Installieren der Frontverkleidung Richten Sie die Frontverkleidung aus und führen Sie die Haltezungen auf der Frontverkleidung in die Schlitze auf dem System ein. Drücken Sie auf die Blende, bis die Laschen einrasten. Entfernen und Einbauen von Komponenten... -
Seite 26: Optisches Laufwerk
Bringen Sie die Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Optisches Laufwerk Entfernen des optischen Laufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende So entfernen Sie das optische Laufwerk:... - Seite 27 b Verschieben Sie die Freigabelasche, um das Festplatten- und optische Modul zu entriegeln [1]. Heben Sie das Festplatten- und optische Modul an [2]. Entfernen und Einbauen von Komponenten...
- Seite 28 d Trennen Sie das Datenkabel und Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, 2] und senken Sie das Festplatten- und optische Modul, bis es fest sitzt. Entfernen und Einbauen von Komponenten...
- Seite 29 Drücken Sie auf den Freigabehebel auf dem optische Laufwerk [1] und ziehen Sie das optische Laufwerk aus dem System heraus [3]. Entfernen und Einbauen von Komponenten...
-
Seite 30: Installieren Des Optischen Laufwerks
Installieren des optischen Laufwerks Schieben Sie das optische Laufwerk in den entsprechenden Steckplatz im System [1]. Verschieben Sie die Freigabelasche, um das Festplatten- und optische Laufwerksmodul zu entriegeln [2]. Entfernen und Einbauen von Komponenten... - Seite 31 Heben Sie das Festplatten- und optische Laufwerksmodul [1] an und schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an den Anschlüssen auf dem optischen Laufwerk an [2, 3]. Entfernen und Einbauen von Komponenten...
- Seite 32 Schließen das Datenkabel und das Netzkabel des Festplattenlaufwerks an den Anschlüssen auf dem Festplattenlaufwerk an [1,2]. Entfernen und Einbauen von Komponenten...
- Seite 33 Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. Entfernen und Einbauen von Komponenten...
-
Seite 34: Festplattenlaufwerk Und Optisches Laufwerksmodul
Bauen Sie folgende Komponenten ein: Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Festplattenlaufwerk und optisches Laufwerksmodul Entfernen des Festplatten- und optischen Laufwerksmoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 35 b Verschieben Sie die Freigabelasche, um das Festplatten- und optische Modul zu entriegeln [1]. Heben Sie das Festplatten- und optische Modul an [2]. Entfernen und Einbauen von Komponenten...
- Seite 36 So entfernen Sie das Festplatten- und optische Laufwerksmodul: Trennen Sie das Datenkabel und das Netzkabel des optischen Laufwerks von den Anschlüssen auf dem optischen Laufwerk [1, b Verschieben das Festplatten- und optische Laufwerksmodul und heben Sie es aus dem System [3]. Entfernen und Einbauen von Komponenten...
-
Seite 37: Einbauen Des Festplatten- Und Optischen Laufwerksmoduls
Einbauen des Festplatten- und optischen Laufwerksmoduls Setzen Sie die Haltezungen auf dem Festplatten- und optischen Laufwerksmodul in den Steckplatz auf dem System in einem Winkel von 30 Grad ein [1]. Schließen Sie das Datenkabel und das Netzkabel des optischen Laufwerks an die Anschlüsse auf dem optischen Laufwerk an [2, 3]. Entfernen und Einbauen von Komponenten... - Seite 38 Setzen Sie das Festplatten- und optische Laufwerksmodul in den entsprechenden Steckplatz ein [1]. Verschieben Sie die Freigabelasche, um das Modul zu verriegeln [2]. Entfernen und Einbauen von Komponenten...
- Seite 39 Führen Sie die Daten- und Netzkabel des Festplattenlaufwerks durch die HDD-ODD-Freigabelasche [1]. Führen Sie die Daten- und Netzkabel des optischen Laufwerks durch die Halteklammern [2]. Entfernen und Einbauen von Komponenten...
-
Seite 40: Speichermodul
Bauen Sie folgende Komponenten ein: HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Speichermodul Entfernen des Speichermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Seitenabdeckung Frontblende... -
Seite 41: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Richten Sie die Kerbe am Speichermodul an der Lasche des Speichermodul-Anschlusses aus. Setzen Sie das Speichermodul in den Speichermodulsockel ein [1]. Drücken Sie auf das Speichermodul, bis die Speichermodul-Haltezungen einrasten [2]. Entfernen und Einbauen von Komponenten... -
Seite 42: Kühlkörperlüfter
Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörperlüfter Entfernen des Kühlkörperlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 43: Installieren Des Kühlkörperlüfters
Installieren des Kühlkörperlüfters Richten Sie den Kühlkörperlüfter auf dem Kühlkörper aus [1]. Befestigen Sie den Lüfter mit den 3 Schrauben am Kühlkörper [2]. Schließen Sie das Kabel des Kühlkörperlüfters an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 44: Kühlkörper
Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kühlkörper Entfernen des Kühlkörpermoduls Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 45 b Lösen Sie die 4 unverlierbaren Schrauben, mit denen der Kühlkörper befestigt ist [1], und heben Sie ihn vom System ab [2]. ANMERKUNG: Lösen Sie die Schrauben in sequenzieller Reihenfolge (1,2,3,4) wie auf der Systemplatine angegeben. Entfernen und Einbauen von Komponenten...
-
Seite 46: Einbauen Des Kühlkörpers
Einbauen des Kühlkörpers Richten Sie den Kühlkörper auf dem Prozessor aus [1]. Ziehen Sie die 4 unverlierbaren Schrauben fest, um die Kühlkörperbaugruppe an der Systemplatine zu befestigen [2]. ANMERKUNG: Ziehen Sie die Schrauben in sequenzieller Reihenfolge (1,2,3,4), wie auf der Systemplatine angegeben, fest. Entfernen und Einbauen von Komponenten... - Seite 47 Setzen Sie die Kühlkörperabdeckung auf den Kühlkörper. Entfernen und Einbauen von Komponenten...
-
Seite 48: Eingriffschalter
Bauen Sie folgende Komponenten ein: Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Eingriffschalter Entfernen des Eingriffsschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 49: Installieren Des Eingriffsschalters
Installieren des Eingriffsschalters Setzen Sie den Eingriffsschalter in den Steckplatz im Gehäuse ein [1]. Schließen Sie das Kabel des Eingriffsschalters an der Systemplatine an [2]. Entfernen und Einbauen von Komponenten... -
Seite 50: Netzschalter
Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzschalter Entfernen des Netzschalters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 51: Einbauen Des Betriebsschalters
Einbauen des Betriebsschalters Schieben Sie das Netzschaltermodul in den Steckplatz am Gehäuse, bis es einrastet [1, 2]. Schließen Sie das Netzschalterkabel an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 52: Prozessor
Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Prozessor Entfernen des Prozessors Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 53: Einbauen Des Prozessors
b Heben Sie den Hebel nach oben und heben Sie die Prozessorabdeckung an [2]. Heben Sie den Prozessor aus dem Sockel [3]. Einbauen des Prozessors Setzen Sie den Prozessor so in den Sockel ein, dass die Steckplätze am Prozessor an den Sockelpassungen ausgerichtet sind [1]. Schließen Sie die Prozessorabdeckung, indem Sie sie unter die Verschlussschraube schieben [2]. -
Seite 54: M.2-Pcie--Ssd-Laufwerk
Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. M.2-PCIe--SSD-Laufwerk Entfernen der M.2-PCIe-SSD-Karte ANMERKUNG: Die Anweisungen gelten auch für die M.2-SATA-SSD-Karte. Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 55: Installieren Der M.2-Pcie-Ssd-Karte
HDD-Einheit Festplatten- und optisches Laufwerksmodul So entfernen Sie die M.2-PCIe-SSD-Karte: Entfernen Sie die Schraube (M2x3.5), mit der die M.2-PCIe-SSD-Karte an der Systemplatine befestigt ist [1]. b Heben die PCIe-SSD-Karte an und ziehen Sie sie aus dem Anschluss auf der Systemplatine [2]. Entfernen Sie das SSD-Thermopad [3]. -
Seite 56: Netzteil
Bauen Sie folgende Komponenten ein: Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Netzteil Entfernen des Netzteils (PSU) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 57 Kühlkörper So lösen Sie das Netzteil: Trennen Sie das CPU-Netzkabel von der Systemplatine [1]. b Lösen Sie das Netzkabel aus den Halteklammern auf dem Gehäuse [2]. So entfernen Sie das Netzteil: Entfernen Sie die 3 Schrauben, mit denen das Netzteil am System befestigt ist [1]. b Trennen Sie das Systemnetzkabel vom Anschluss auf der Systemplatine [2].
-
Seite 58: Installieren Des Netzteils (Psu)
Installieren des Netzteils (PSU) Setzen Sie das Netzteil in das Gehäuse ein und verschieben Sie es in Richtung der Rückseite des Systems, um es zu befestigen [1, 2]. Führen Sie das Systemnetzkabel durch die Halteklammern [3]. Schließen Sie das Netzkabel an den Anschluss auf der Systemplatine an [4]. Befestigen Sie das Netzteil mit den Schrauben an der Rückseite des Systemgehäuses [5]. - Seite 59 Führen Sie das CPU-Netzkabel durch die Halteklammern [1]. Schließen Sie das CPU-Netzkabel an den Anschluss auf der Systemplatine an [2]. Entfernen und Einbauen von Komponenten...
-
Seite 60: Lautsprecher
Bauen Sie folgende Komponenten ein: Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 61: Einbauen Des Lautsprechers
b Drücken Sie auf die Freigabelasche [2] und ziehen Sie den Lautsprecher aus dem System [3]. Einbauen des Lautsprechers Setzen Sie den Lautsprecher in den Steckplatz im Systemgehäuse ein und drücken Sie darauf, bis er einrastet [1, 2]. Schließen Sie das Lautsprecherkabel an den Anschluss auf der Systemplatine an [3]. Entfernen und Einbauen von Komponenten... -
Seite 62: Systemplatine
Bauen Sie folgende Komponenten ein: Netzteil Kühlkörper Kühlkörperlüfter HDD-Einheit Festplatten- und optisches Laufwerksmodul Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 63 M.2 PCIe SSD So entfernen Sie die E/A-Leiste: Entfernen Sie die Schraube, mit der die E/A-Leiste befestigt ist [1]. b Drehen Sie die E/A-Leiste und entfernen Sie sie vom System [2]. Trennen Sie das Datenkabel des Festplattenlaufwerks [3], das Datenkabel des optischen Laufwerks [4] und das Netzkabel [5] von den Anschlüssen auf der Systemplatine.
- Seite 64 So entfernen Sie die Schrauben von der Systemplatine: Entfernen Sie die 5 Schrauben , mit denen die Systemplatine am Gehäuse befestigt ist [1]. b Entfernen Sie die Schraube (#6-32) des Abstandshalters [2] und die Schraube (M3x5), mit der die Systemplatine am System befestigt ist [3].
- Seite 65 So entfernen Sie die Systemplatine: Heben Sie die Systemplatine an und schieben Sie sie aus dem System [1, 2]. Entfernen und Einbauen von Komponenten...
-
Seite 66: Einbauen Der Systemplatine
Einbauen der Systemplatine Fassen Sie die Systemplatine an den Rändern an und richten Sie sie zur Gehäuserückseite aus. Senken Sie die Systemplatine in das Gehäuse ab, bis die Anschlüsse auf der Rückseite der Systemplatine an den Schlitzen in der Rückwand des Gehäuses und die Schraublöcher der Systemplatine an den Abstandshaltern des Gehäuses ausgerichtet sind [1,2]. Entfernen und Einbauen von Komponenten... - Seite 67 Bringen Sie die Schraube (# 6-32), die Schraube (M3x5) und die 5 Schrauben an, mit denen die Systemplatine am System befestigt ist [1,2]. Entfernen und Einbauen von Komponenten...
- Seite 68 Führen Sie die Kabel durch die Führungsklemmen [1]. Richten Sie die Kabel mit den Stiften auf den Anschlüssen auf der Systemplatine aus und schließen Sie die folgenden Kabel an der Systemplatine an: Netzschalter [2] b CPU-Strom [3] Eingriffsschalter [4] Entfernen und Einbauen von Komponenten...
- Seite 69 Schließen Sie das Netzkabel, das Datenkabel des optischen Laufwerks und das Datenkabel des Festplattenlaufwerks an [1, 2, 3]. Setzen Sie den Haken auf der E/A-Leiste in den Schlitz am Gehäuse ein und drehen Sie E/A-Leiste, um sie zu schließen [4]. Befestigen Sie die E/A-Leiste mit der Schraube am Gehäuse [5].
- Seite 70 Bauen Sie folgende Komponenten ein: M.2 PCIe SSD Speichermodul Prozessor Kühlkörper Kühlkörperlüfter Festplatten- und optisches Laufwerksmodul HDD-Einheit Frontblende Seitenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen und Einbauen von Komponenten...
-
Seite 71: Fehlerbehebung
Die erkannten Elemente sind hier aufgelistet und werden getestet. Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Ausführen eines Diagnosetests auf einem bestimmten Gerät Drücken Sie die Esc-Taste und klicken Sie auf Yes (Ja), um den Diagnosetest zu beenden. - Seite 72 Wenn der Computer den POST hingegen nicht erfüllt, sendet der Computer eine Reihe von LED-Codes während des Systemstarts. Die System-LED ist auf den Betriebsschalter integriert. Die folgende Tabelle zeigt die verschiedenen Anzeigemuster und was diese angeben. Tabelle 3. Power-LED-Zusammenfassung Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen...
-
Seite 73: Diagnose-Fehlermeldungen
Gelbe LED-Zustandsanzeige Weiße LED-Zustandsanzeige Systemzustand Anmerkungen Konfiguration in Bearbeitung. Entsprechende MEM-Module erkannt, aber ein Fehler ist aufgetreten. BIOS-Zustand 4 BIOS-Post-Code (altes LED- Muster 0100). Kombinieren Sie die PCI-Gerätekonfiguration bzw. einen entsprechenden Fehler mit der Videosubsystem- Konfiguration bzw. dem entsprechenden Fehler. BIOS für die Beseitigung des 0101- Videocodes. - Seite 74 Speichergröße stimmt nicht mit dem im Computer installierten Speichermodul überein. Den Computer neu starten. Wenn der Fehler erneut auftritt, wenden Sie sich an Dell. THE FILE BEING COPIED IS TOO LARGE FOR THE Die Datei, die kopiert werden soll, ist entweder zu groß für den DESTINATION DRIVE Datenträger oder es steht nicht genügend Speicherplatz auf dem...
- Seite 75 Führen Sie den Test auf feststeckende Tasten (Stuck Key) von Dell Diagnostics aus. LICENSED CONTENT IS NOT ACCESSIBLE IN Dell MediaDirect kann die Beschränkungen "Digital Rights MEDIADIRECT Management (DRM)" (Digitales Rechte-Management) in der Datei nicht überprüfen. Daher kann die Datei nicht abgespielt werden.
- Seite 76 Neuinstallation des Betriebssystems. Wenn das Problem weiterhin besteht, wenden Sie sich an Dell. OPTIONAL ROM BAD CHECKSUM Das optionale ROM ist ausgefallen. Wenden Sie sich an Dell. SECTOR NOT FOUND Das Betriebssystem kann einen Sektor auf der Festplatte nicht finden. Entweder ist ein Sektor defekt oder die Dateizuweisungstabelle (File Allocation Table, FAT) auf der Festplatte ist beschädigt.
-
Seite 77: Systemfehlermeldungen
Beschreibung wiederherzustellen, indem Sie das System-Setup-Programm aufrufen und das Programm anschließend sofort beenden. Wenn die Meldung erneut angezeigt wird, wenden Sie sich an Dell. TIME-OF-DAY CLOCK STOPPED Die Reservebatterie, mit der die Systemkonfigurationseinstellungen unterstützt werden, muss unter Umständen wieder aufgeladen werden. - Seite 78 NOTICE - Hard Drive SELF MONITORING SYSTEM has SMART-Fehler, möglicherweise ein Festplattenfehler. reported that a parameter has exceeded its normal operating range. Dell recommends that you back up your data regularly. A parameter out of range may or may not indicate a potential hard drive problem.
-
Seite 79: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
