Pyrotec D1 Bedienungsanleitung
Mikroprozessor-regelanlage
Inhaltszusammenfassung für Pyrotec D1

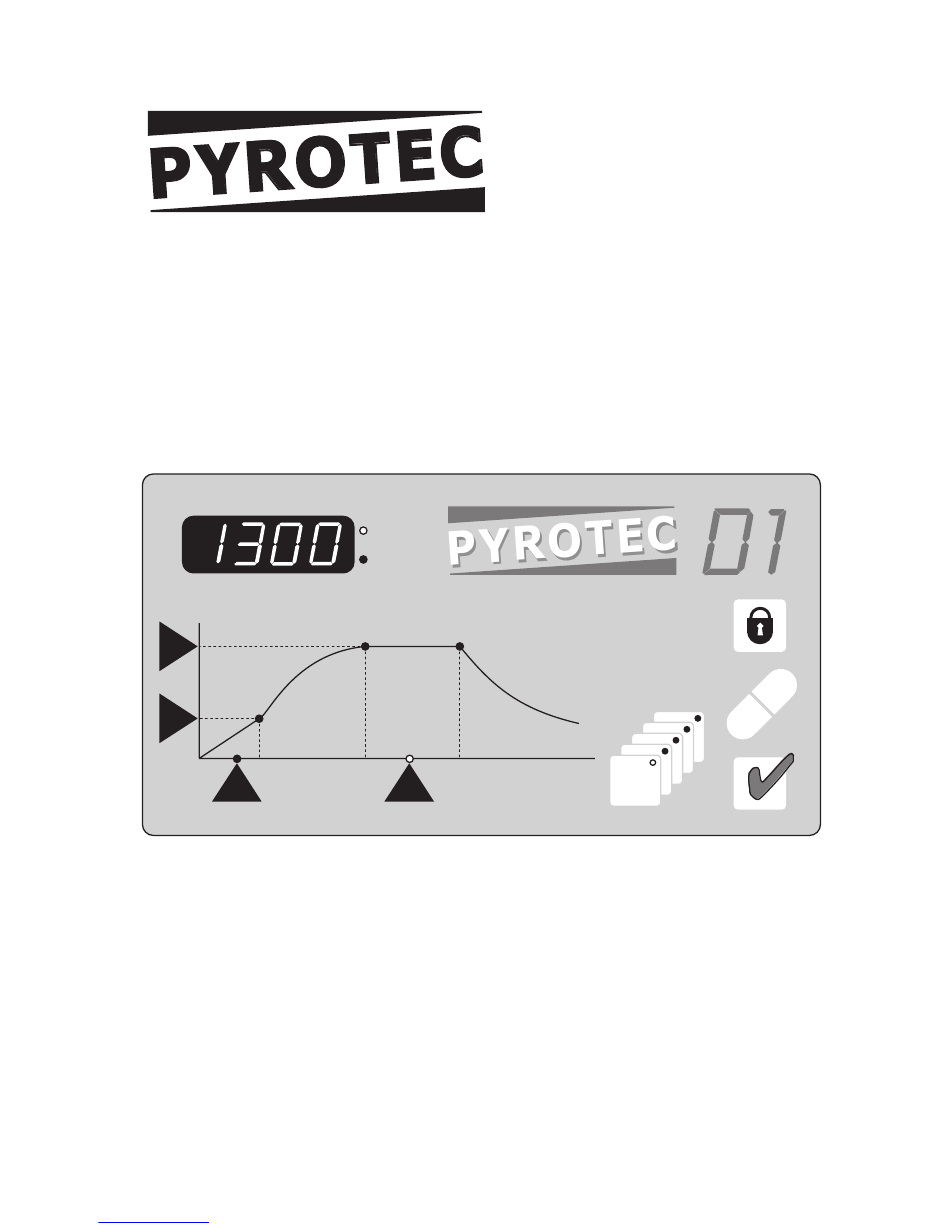

- Seite 1 ¡C h : min Bedienungsanleitung Operating Instructions Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 ¡C h : min Bedienungsanleitung Downloaded from www.Manualslib.com manuals search engine...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung .............3 Inbetriebnahme der Regelanlage ......3 Brennkurve ............4 Programme ............4 Starten eines Brennvorganges ......5 Ändern eines Programmes .......6 Kontrolle der Programmwerte ......6 Tastaturverriegelung ..........7 Netzausfall ............7 Betriebsgrenzen............7 Ergebnisse des letzten Brandes ......8 Fehlermeldungen ..........8 Technische Spezifikationen Elektrische & mechanische Daten....10 Steckerbelegung (HAN7D) ......10 Die Bedienelemente Werteanzeige (Ofentemperatur und... -
Seite 4: Einleitung
Abluft oder Strahlung ausgesetzt wird. Achtung: Legen Sie die PYROTEC D1 Regelanlage niemals auf den Ofen! Je nach Ofenmodell wird Ihre PYROTEC D1 entweder am Ofen oder an der Wand befestigt (siehe der Lieferung beiliegende Halterung). Ihr PYROTEC Ofen und Ihre Regelanlage unterliegen bei der Produktion strengen Qualitätsprüfungen. -
Seite 5: Brennkurve
Nach Beenden der Haltezeit kühlt der Ofen mit der natürlichen Geschwindigkeit ab. Programme Die PYROTEC D1 verfügt über 5 typische Brenn- kurven, die als Programm Nr. 1 (P1) bis Nr. 5 (P5) im Regler abgelegt sind. Diese Programme können Sie nach Ihren Anforderungen verändern. -
Seite 6: Starten Eines Brennvorganges
Brandes durch den Aufruf von Programm Nr. P2. Brennvorganges Nach dem Einschalten zeigt das Display (1) der PYROTEC D1 die aktuelle Ofentemperatur. Drücken Sie die Taste (11) so oft, bis der Leuchtpunkt auf Programm 2 zeigt (siehe nebenstehende Grafik). Auf der Anzeige (1) steht nun die Endtemperatur von ¡C... -
Seite 7: Ändern Eines Programmes
Nach erfolgreicher Beendigung des Brennvorganges ¡C zeigt die PYROTEC D1 in der Anzeige (1) „EndE“ an (im Wechsel mit der aktuellen Ofentemperatur). h : min Warten Sie vor dem Öffnen bis der Ofen abgekühlt ist. Ändern eines Programmes Das nachfolgende Beispiel beschreibt das Abändern der Endtemperatur von Programm Nr. -
Seite 8: Tastaturverriegelung
Falls während des Brandes ein Netzausfall eintritt, Netzausfall wird der Brand unterbrochen. Nach Wiederkehr der Netzspannung setzt die PYROTEC D1 den Brand an der Stelle fort, an der der Netzausfall eingetreten ist. Wenn die Ofentemperatur während des Brandes um mehr als 50°C gefallen ist, wird der Brand unterbro- chen und es erscheint die Fehlermeldung „F2 2“. -
Seite 9: Ergebnisse Des Letzten Brandes
Auftreten einer Fehlermeldung • abgelaufene Zeit seit Programmende bzw. bei Auftreten einer Fehlermeldung Fehlermeldungen Der integrierte Mikroprozessor der PYROTEC D1 überprüft ständig den Brennverlauf. Sobald eine Störung auftritt, erscheint auf dem Display eine Fehlermeldung. Nachfolgend eine Auflistung und Erläuterung aller Fehlermeldungen:... - Seite 10 Brennvorgang nach Netzausfall abgebrochen Die Ofentemperatur ist während des Netzausfalls um mehr als 50°C gefallen; der Brennvorgang wurde von der PYROTEC D1 abgebrochen, da die Qualität des Brennergebnisses nicht mehr gewährleistet war. Im Temperaturmesskreis ist ein Fehler aufgetreten. Mögliche Ursachen: •...
-
Seite 11: Technische Spezifikationen
Vergleichen Sie den Typ des verwendeten Thermoelementes mit dem auf der Rückseite des Reglers angegebenen Typ. Bei Nichtbeachtung Beschädigung von Ofen und Brenngut ! Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. Bedienungsanleitung PYROTEC D1 V1.0 (C)opyright 2002 Pyrotec GmbH, Osnabrück Downloaded from www.Manualslib.com...
