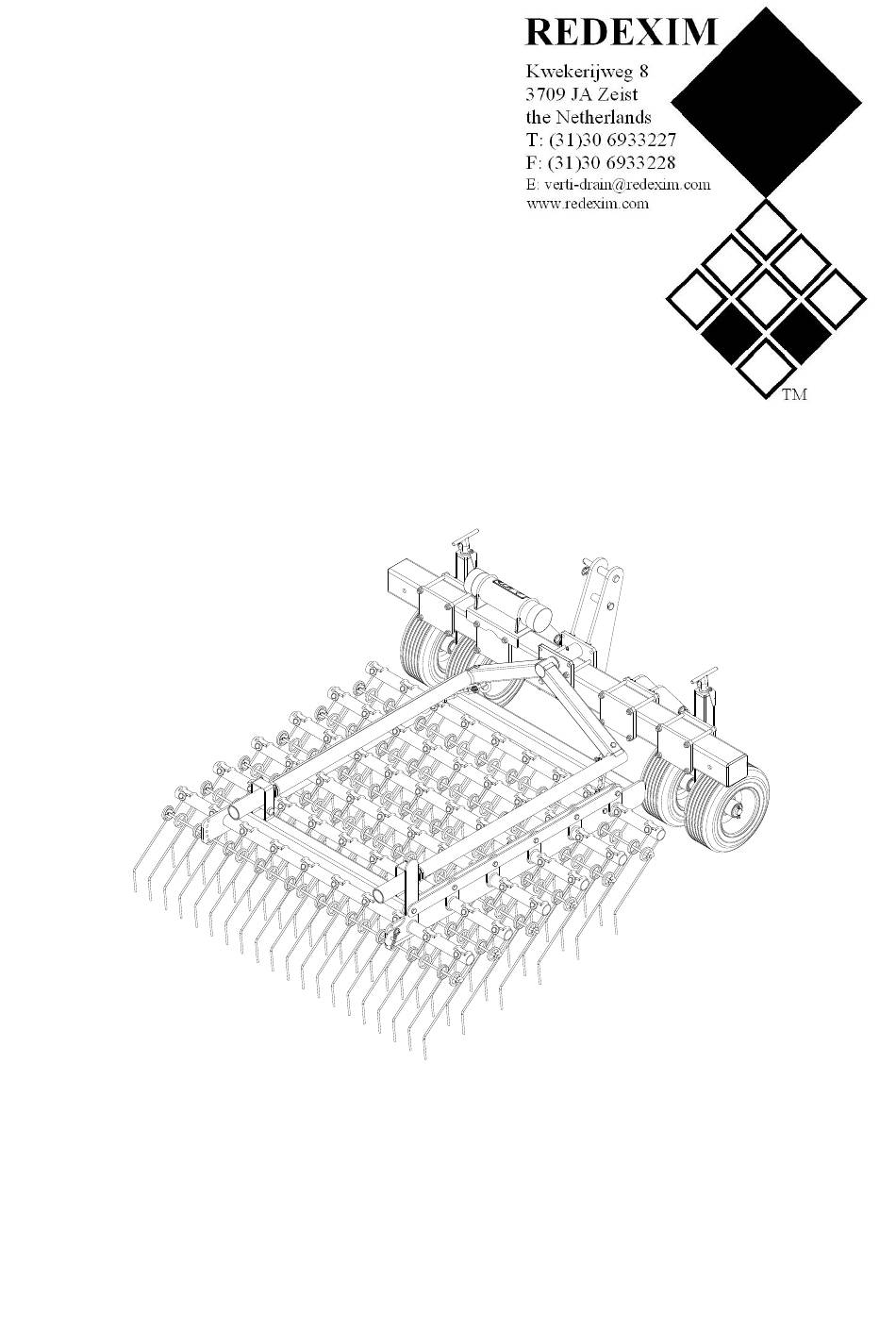

Betriebsanleitung
und Teileliste
Verti-Rake
4500-6000
Seriennummer:
Übersetzung der ursprünglichen Betriebsanleitung
ACHTUNG:
Zur Gewährleistung eines sicheren Betriebs der Maschine und der optimalen
Ergebnisse lesen Sie diese Betriebsanleitung vor Gebrauch der Verti-Rake
unbedingt aufmerksam durch.
0948 German 961.120.202
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Redexim Verti-Rake 4500
Inhaltszusammenfassung für Redexim Verti-Rake 4500
-
Seite 1: Betriebsanleitung
Betriebsanleitung und Teileliste Verti-Rake 4500-6000 Seriennummer: Übersetzung der ursprünglichen Betriebsanleitung ACHTUNG: Zur Gewährleistung eines sicheren Betriebs der Maschine und der optimalen Ergebnisse lesen Sie diese Betriebsanleitung vor Gebrauch der Verti-Rake unbedingt aufmerksam durch. 0948 German 961.120.202... -
Seite 2: Garantiebestimmungen
VORWORT Herzlichen Glückwunsch mit der Anschaffung Ihrer Verti-Rake. Zur Gewährleistung eines sicheren und langfristigen Betriebs dieser Verti-Rake ist es unbedingt notwendig, dass Sie diese Betriebsanleitung aufmerksam durchlesen (lassen) und verstehen. Ohne eine umfassende Kenntnis des Inhalts ist ein sicherer Betrieb mit dieser Maschine nicht gegeben. -
Seite 3: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN ! Die Verti-Rake wurde so entworfen, dass ein sicherer Betrieb gewährleistet ist. Die Voraussetzung dafür ist jedoch die vollständige Einhaltung aller in dieser Anleitung enthaltenen Sicherheitsanweisungen. Lesen und verstehen Sie die Betriebsanleitung, (Abb. 1) bevor Sie die Verti-Rake in Betrieb nehmen. Eine von der Beschreibung in dieser Anleitung Abb. - Seite 4 Im Falle Modifikationen an der Verti-Rake angebracht wurden, verliert die derzeit für die Maschine geltende CE-Kennzeichnung ihre Gültigkeit und muss derjenige, der diese Modifikationen angebracht hat, selbst für eine neue CE-Kennzeichnung sorgen. Kontrollieren Sie die Verti-Rake vor Inbetriebnahme auf lockere Schrauben/ Muttern/Bauteile hin.
- Seite 5 Einstell- und Reparaturarbeiten an der Verti-Rake dürfen ausschließlich von dazu autorisiertem technischen Personal durchgeführt werden. Führen Sie eine Übersichtsliste aller Reparaturen. 5. Außer den in dieser Betriebsanleitung enthaltenen Vorschriften sind auch die allgemein geltenden Sicherheits- und Arbeitsschutzvorschriften zu beachten. Beim Befahren von öffentlichen Straßen gelten auch die Vorschriften der Straßenverkehrsordnung.
- Seite 6 Beachten Sie die zulässige Hubleistung der Zugmaschine. Achten Sie auf zweckmäßige Kleidung. Tragen Sie feste Schuhe mit Stahlkappe und eine lange Hose. Langes Haar muss hochgesteckt werden. Tragen Sie keine losen Kleidungsstücke. Abb. 5 (7) Position der Sicherheitsaufkleber (Abb. 5)
-
Seite 7: Inhaltsverzeichnis
INHALTSVERZEICHNIS BETRIEBSANLEITUNG ..................... 2 UND TEILELISTE ...................... 2 GARANTIEBESTIMMUNGEN ................... 3 REGISTRIERKARTE ....................3 TECHNISCHE DATEN ..................9 ERSTE INSTALLATION, DIE MASCHINE VON DER PALETTE NEHMEN . 10 AN DEN TRAKTOR ANKUPPELN ............... 11 TRANSPORT DER VERTI-RAKE ..............12 DIE FAHRGESCHWINDIGKEIT ..............12 VERWENDUNG DER VERTI-RAKE ............. -
Seite 8: Technische Daten
TECHNISCHE DATEN Modell 4500 6000 4.5 m (177.2”) 6.0 m (236”) Betriebsbreite Betriebstiefe Oberflächenbehandlung Oberflächenbehandlung Fahrgeschwindigkeit max. 12 km/h (7,5 mph) max. 12 km/h (7,5 mph) Gewicht 550 kg (1213 lbs) 675 kg (1488 lbs) Empfohlener Traktor 30 HP mit minimaler 30 HP mit minimaler Hubleistung von 650 kg Hubleistung von 800 kg... -
Seite 9: Erste Installation, Die Maschine Von Der Palette Nehmen
ERSTE INSTALLATION, DIE MASCHINE VON DER PALETTE NEHMEN Abb. 6 Die Maschine steht vertikal auf der Palette. Um die Palette zu entfernen und die Maschine horizontal auf den Boden zu bekommen, gehen Sie wie folgt vor (siehe Abb.6) !! KRIECHEN SIE NIE UNTER DIE MASCHINE !! 1. -
Seite 10: An Den Traktor Ankuppeln
AN DEN TRAKTOR ANKUPPELN Kontrollverfahren durchführen, bevor Sie mit dem Ankuppeln des Verti-Rake beginnen. Führen Sie beim Verti-Rake eine Sichtkontrolle auf Beschädigungen durch und reparieren Sie eventuelle Beschädigungen, wenn sonst ein sicheres Arbeiten mit der Maschine nicht mehr gewährleistet ist. ... -
Seite 11: Transport Der Verti-Rake
7. Stellen Sie die Maschine so ab, dass die Rake-Sektion an der Rückseite frei vom Joch liegt. 8. Schließen Sie den hydraulischen Schlauch 4 an den Hydraulikanschluss des Traktors !! Vergewissern Sie sich, dass alle Befestigungskeile gesichert sind !! 9. Starten Sie den Traktor und heben Sie den Verti-Rake vom Boden an. 10. -
Seite 12: Start-/Stop-Verfahren
Machen Sie keine kurzen Kurven, fahren Sie vorzugsweise gerade Strecken, um den Untergrund und die Maschine nicht zu beschädigen. Stellen Sie keine zu große Arbeitstiefe ein. Sie könnte zu einer unerwünschten Beschädigung des Bodens und zu erhöhtem Verschleiß der Zinken führen. START-/STOP-VERFAHREN Abb. -
Seite 13: Das Abkuppeln Des Verti-Rake
6. Aktivieren Sie den hydraulischen Ausgang und setzen Sie die Außensektionen nach unten in Bewegung. 7. Stellen Sie die Aggressivität der Maschine statisch ein wie beschrieben in Kapitel 5.0. 8. Heben Sie den Verti-Rake. 9. Schalten Sie den Traktor in den richtigen Gang. 10. -
Seite 14: Störungsanalyse
Warten Sie, bis sich die Bodenbedingungen gebessert haben. 10.0 EU-KONFORMITÄTSERKLÄRUNG Wir, Redexim BV, Utrechtseweg 127, 3702 AC Zeist, Niederlande, erklären vollständig unter eigener Verantwortung, dass das Produkt: VERTI-RAKE, MODELL MIT DER AUF DER MASCHINE UND IN DIESER BETRIEBSANLEITUNG ANGEGEBENEN MASCHINENNUMMER, auf das sich diese Erklärung bezieht, den Bestimmungen der Maschinenrichtlinie... -
Seite 15: Wartung
11.0 WARTUNG Methode Häufigkeit Kontrollpunkt/Schmierpunkt Vor jeder Inbetriebnahme Auf lockere Schrauben/Muttern Lockere Schrauben/Muttern mit hin kontrollieren. dem richtigen Moment anziehen. Anwesenheit und Lesbarkeit der Beschädigte/nicht vorhandene Sicherheitsaufkleber Aufkleber ersetzen. kontrollieren. (Abb. 5) 12.0 AUSWECHSELN DER FEDERZINKEN Abb. 10 Auf der Verti-Rake ist eine Recheneinheit montiert, die aus einem Röhrenrahmen besteht, der mit Federzinken ausgestattet ist. -
Seite 16: Option: Bürstensatz
13.0 OPTION: BÜRSTENSATZ Als Option ist kann die Verti-Rake auch mit einem Bürstensatz ausgestattet werden. (Abb. 11). Statt der Recheneinheit wird dann eine Bürsteneinheit montiert. Abb. 11...
