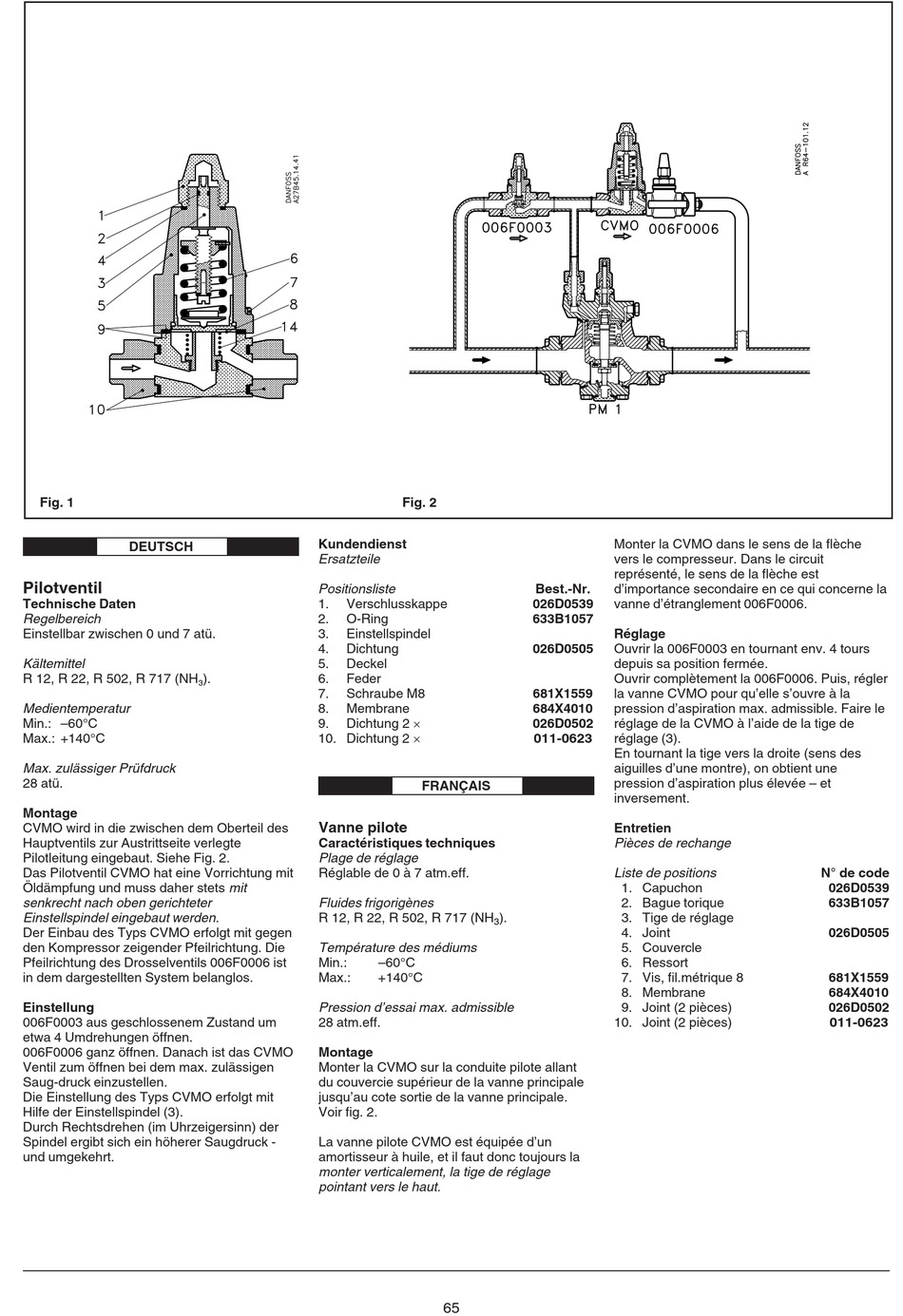

Fig. 1
DEUTSCH
Pilotventil
Technische Daten
Regelbereich
Einstellbar zwischen 0 und 7 atü.
Kältemittel
R 12, R 22, R 502, R 717 (NH
Medientemperatur
Min.: –60°C
Max.: +140°C
Max. zulässiger Prüfdruck
28 atü.
Montage
CVMO wird in die zwischen dem Oberteil des
Hauptventils zur Austrittseite verlegte
Pilotleitung eingebaut. Siehe Fig. 2.
Das Pilotventil CVMO hat eine Vorrichtung mit
Öldämpfung und muss daher stets mit
senkrecht nach oben gerichteter
Einstellspindel eingebaut werden.
Der Einbau des Typs CVMO erfolgt mit gegen
den Kompressor zeigender Pfeilrichtung. Die
Pfeilrichtung des Drosselventils 006F0006 ist
in dem dargestellten System belanglos.
Einstellung
006F0003 aus geschlossenem Zustand um
etwa 4 Umdrehungen öffnen.
006F0006 ganz öffnen. Danach ist das CVMO
Ventil zum öffnen bei dem max. zulässigen
Saug-druck einzustellen.
Die Einstellung des Typs CVMO erfolgt mit
Hilfe der Einstellspindel (3).
Durch Rechtsdrehen (im Uhrzeigersinn) der
Spindel ergibt sich ein höherer Saugdruck -
und umgekehrt.
Kundendienst
Ersatzteile
Positionsliste
1.
Verschlusskappe
2.
O-Ring
3.
Einstellspindel
4.
Dichtung
5.
Deckel
).
6.
Feder
3
7.
Schraube M8
8.
Membrane
Dichtung 2 ´
9.
10. Dichtung 2 ´
Vanne pilote
Caractéristiques techniques
Plage de réglage
Réglable de 0 à 7 atm.eff.
Fluides frigorigènes
R 12, R 22, R 502, R 717 (NH
Température des médiums
Min.:
Max.:
Pression d'essai max. admissible
28 atm.eff.
Montage
Monter la CVMO sur la conduite pilote allant
du couvercie supérieur de la vanne principale
jusqu'au cote sortie de la vanne principale.
Voir fig. 2.
La vanne pilote CVMO est équipée d'un
amortisseur à huile, et il faut donc toujours la
monter verticalement, la tige de réglage
pointant vers le haut .
Fig. 2
Best.-Nr.
026D0539
633B1057
026D0505
681X1559
684X4010
026D0502
011-0623
FRANÇAIS
).
3
–60°C
+140°C
65
Monter la CVMO dans le sens de la flèche
vers le compresseur. Dans le circuit
représenté, le sens de la flèche est
d'importance secondaire en ce qui concerne la
vanne d'étranglement 006F0006.
Réglage
Ouvrir la 006F0003 en tournant env. 4 tours
depuis sa position fermée.
Ouvrir complètement la 006F0006. Puis, régler
la vanne CVMO pour qu'elle s'ouvre à la
pression d'aspiration max. admissible. Faire le
réglage de la CVMO à l'aide de la tige de
réglage (3).
En tournant la tige vers la droite (sens des
aiguilles d'une montre), on obtient une
pression d'aspiration plus élevée – et
inversement.
Entretien
Pièces de rechange
Liste de positions
1. Capuchon
2. Bague torique
3. Tige de réglage
4. Joint
5. Couvercle
6. Ressort
7. Vis, fil.métrique 8
8. Membrane
9. Joint (2 pièces)
10. Joint (2 pièces)
N° de code
026D0539
633B1057
026D0505
681X1559
684X4010
026D0502
011-0623
