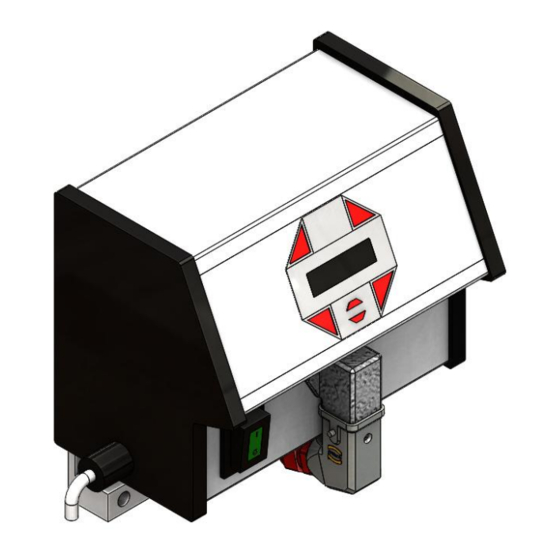

RNA ESG 2000 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. RNA Anleitungen
  4. Steuergeräte
  5. ESG 2000
  6. Betriebsanleitung

RNA ESG 2000 Betriebsanleitung

Für schwingantriebe
Vorschau ausblenden Andere Handbücher für ESG 2000:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Betriebsanleitung
Steuergerät für Schwingantriebe
ESG 2000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RNA ESG 2000

Inhaltszusammenfassung für RNA ESG 2000

  • Seite 1 Betriebsanleitung Steuergerät für Schwingantriebe ESG 2000...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Leistungsmerkmale ........................ 4 1.1. EG – Konformität/CSA- Konformität ..................4 1.2. Technische Daten........................4 1.4 Zubehör ..........................4 Sicherheitshinweise ....................... 5 Hinweise zur Inbetriebnahme ....................5 3.1. Erläuterung zum Begriff BETRIEBSART ................6 3.2. Statusausgänge ........................6 Bedienung ..........................7 4.1.

  • Seite 3: Konformitätserklärung

    Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir, dass das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkungen: Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE-2020 / 16.06.2020 SJ...

  • Seite 4: Leistungsmerkmale

    Statusausgänge: 2 Optokoppler max. 30V DC 10mA Umgebungstemperatur: 0 ... 50° C Schutzart: IP 54 Zubehör Kennzeichen Benennung Hersteller Lieferant RNA-Mat.-Nr. Laststecker, 5 pol. 31002323 Kupplungsdose, 7-pol., gerade 35051153 Kupplungsdose, 7-pol., abgewinkelt 35002545 Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE-2020 / 16.06.2020 SJ...

  • Seite 5: Sicherheitshinweise

    Es muss sichergestellt sein, dass alle Personen, die mit diesem Steuergerät arbeiten, mit den Sicherheitsvorschriften vertraut sind und diese auch befolgen. Das hier beschriebene Gerät ist ein Steuergerät zum Betrieb von RNA - Schwing - und Linearförderern. Die Grenz- werte der technischen Daten sind zu beachten.

  • Seite 6: Erläuterung Zum Begriff Betriebsart

    3.1. Erläuterung zum Begriff BETRIEBSART Codierung der Schwingförderfrequenz im Stecker. Betriebsart 2 mit Brücke zwischen 3+4 100 / 120Hz 6000 / 7200 Schwingungen/ min Betriebsart 1ohne Brücke 50 / 60Hz 3000 / 3600 Schwingungen/ min 3.2. Statusausgänge Die Statusausgänge dienen der Ferndiagnose über den Betriebszustand des Steuergerätes oder der Verknüpfung von mehreren Steuergeräten untereinander.

  • Seite 7: Bedienung

    4. Bedienung 4.1. Allgemeines Ein/ Aus Cursor auf Enter Cursor ab XS 4 Hauptschalter Kanal 1 Steckverbindungen des Steuergerätes Hauptschalter Das Steuergerät wird vom Netz 2-polig getrennt Kanal 1 Steckverbinder für Schwingförderer (< 10A) XS 4 Steckverbinder für Optokopplerausgänge und externer Freigabeeingang Das Display des Steuergerätes (Folientastatur) Ein/ Aus Mit dieser Taste werden alle angeschlossenen Geräte abgeschaltet.

  • Seite 8: Einschalten Des Steuergerätes

    4.2. Einschalten des Steuergerätes Zur Inbetriebnahme wird das Steuergerät mit dem Hauptschalter eingeschaltet. Es erscheint eine Anzeige des Haupt- menüs, die den zuletzt eingestellten Sollwert im Kanal 1 (Zuführleistung des Schwingförderers oder des Linearförde- rers) zeigt. KANAL l KANAL 2 CODE Abhängig vom Schaltzustand des Gerätes können alternativ auch folgende Anzeigen erscheinen: KANAL l...

  • Seite 9: Beschreibung Der Einzelnen Codes Zur Programmierung Des Steuergerätes

    CODE Sanftauslaufzeit 0 - 5 sec. KANAL l KANAL 2 CODE Abspeichern und zu- Rücksprung KANAL l KANAL 2 rück zum Hauptmenü CODE • Für RNA-Förderer mit 200 V Magneten = 90 % Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE-2020 / 16.06.2020 SJ...

  • Seite 10: Code C003 Sollwert Verschließen

    4.5.2. Code C003 Sollwert verschließen Ziel: Das Sperren der Sollwerte im Hauptmenü. Eine direkte Änderung der Werte ist nicht mehr möglich. Ein Ändern ist nur noch über Code C001 möglich. Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C003 KANAL l KANAL 2 CODE...

  • Seite 11: Code C210 Parameter Zurückholen

    4.5.6. Code C210 Parameter zurückholen Ziel: Zurücksetzen auf Werkseinstellung bzw. Zurückholen der abgespeicherten anwendungsspezifischen Einstellun- Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C210 KANAL l KANAL 2 CODE Werkseinstellung KANAL l KANAL l KANAL 2 KANAL 2 CODE CODE Anwendungsspezifische Parameter...

  • Seite 12: Maßzeichnung

    5. Maßzeichnung Anschlussschaltbild Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE-2020 / 16.06.2020 SJ...
