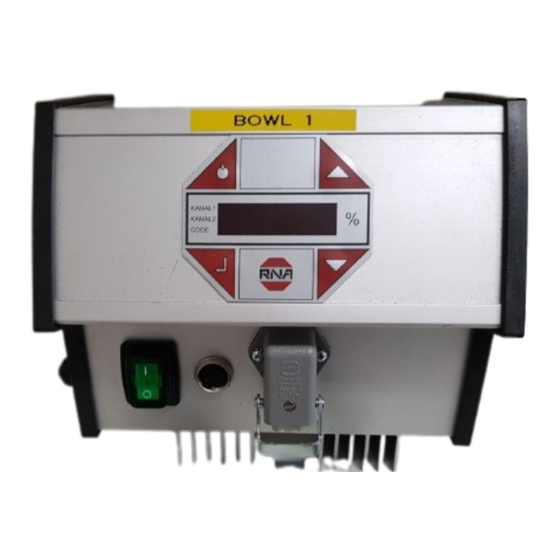

RNA ESR 2000 Bedienungsanleitung
Steuergeräte
für schwingantriebe
Vorschau ausblenden
Andere Handbücher für ESR 2000:
- Bedienungsanleitung (84 Seiten) ,
- Betriebsanleitung (26 Seiten)
Verwandte Anleitungen für RNA ESR 2000
Inhaltszusammenfassung für RNA ESR 2000
- Seite 1 Bedienungsanleitung Steuergeräte für Schwingantriebe ESR 2000 Rhein-Nadel Automation GmbH Rhein - Nadel Automation GmbH 14.04.2014 VT-BA ESR2000-DE...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kap........................... Seite Technische Daten Sicherheitshinweise ..................Hinweise zur Inbetriebnahme................ Bedienung......................Maßzeichnung....................Anschlussschaltbild..................Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir das das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkungen: Rhein-Nadel-Automation... -
Seite 3: Leistungsmerkmale
Relaiskontakte: max. 6A 250V AC Betriebstemperatur: 0 ... 50° C Schutzart: IP 54 Zubehör Kennzeichen Benennung Hersteller Lieferant RNA-Mat.-Nr. 5-pol. Hartingstecker Harting Kupplungsstecker, 5-pol., gerade 09 0113 70 05 Binder 35051144 Kupplungsstecker, 5-pol., abgewinkelt 99 0113 75 05 Binder 35002546 Kupplungsdose, 7-pol., gerade... -
Seite 4: Sicherheitshinweise
Es muß sichergestellt sein, daß alle Personen, die mit diesem Steuergerät arbeiten, mit den Sicherheitsvorschriften vertraut sind und diese auch befolgen. Das hier beschriebene Gerät ist ein Steuergerät zum Betrieb von RNA - Schwing - und Linearförderern. Die Grenzwer- te der technischen Daten sind zu beachten. - Seite 5 Zerstörungsgefahr für den Schwingförderer bzw. für das Steuergerät besteht! 3.1.1 Erste Inbetriebnahme Zur problemlosen Inbetriebnahme bietet RNA einen Adapter Typ. ESZ 01 an, der ohne Montage zwischen Steuergerät und Förderer gesteckt wird. Der Adapter enthält Messgeräte für den Last- strom und die Spulenspannung, sowie einen Trennschalter.
-
Seite 6: Steuergerät Auf Einen Schwingförderer Einstellen
45 - 120 CODE 13. Überprüfen des Lastromes, der max. Wert darf nicht überschritten werden! Eine wesentliche Hilfe bei der Inbetriebnahme, besonders bei der Ermittlung des Laststromes, bietet der RNA - Steckadapter ESZ-01. 14. Die gewählten Betriebswerte speichern Abspeichern und zu- Rücksprung... -
Seite 7: Sensoreneingänge Und Sensorver
Sensoreneingänge und Sensorver- knüpfungen In dem Steuergerät sind zwei Sensoreneingänge integriert. Staukontrolle, Füllstandskontrolle, Zyklusüberwachung so- wie andere Überwachungsaufgaben sind hiermit zu realisieren. Es gelten die folgenden grundsätzlichen Festlegungen: Sensoreingang 1 wirkt auf Kanal 1, sofern im Menü C006 nichts anderes programmiert ist., Sensoreingang 2 ist für zu- sätzliche Funktionen vorgesehen, siehe Sensorverknüpfungen. -
Seite 8: Statusausgänge Und Relais
Gehäuse XS 3 / Y - Kabel als Verteiler XS 3.2 / XS 3.1 / Anschluß eines Sensors und eines Kontaktes mit Adapter. Gehäuse XS 3 / Y - Kabel als Verteiler XS 3.2 / XS 3.1 / Verstärkerlose Fotozellen mit externem Vorwiderstand 1,8 kOhm, 0.25W Widerstand im Stecker eingelötet. -
Seite 9: Bedienung
Bedienung Allgemeines Ein/ Aus Cursor auf Enter Cursor ab XS 3 XS 4 Hauptschalter Lastanschluss Steckverbindungen des Steuergerätes Hauptschalter Das Steuergerät wird vom Netz 2-polig getrennt XS 3 Steckverbinder für Sensoren Lastanschluss Steckverbinder für Schwingförderer oder Linearförderer ( </= 10A) XS 4 Steckverbinder für Optokopplerausgänge und externer Freigabeeingang Das Display des Steuergerätes (Folientastatur) -
Seite 10: Einschalten Des Steuergerätes
Einschalten des Steuergerätes Zur Inbetriebnahme wird das Steuergerät mit dem Hauptschalter eingeschaltet. Es erscheint eine Anzeige des Haupt- menüs, die den zuletzt eingestellten Sollwert (Zuführleistung des Schwingförderers oder Linearförderers) zeigt. KANAL l KANAL 2 CODE Abhängig vom Schaltzustand des Gerätes können alternativ auch folgende Anzeigen erscheinen: KANAL l Die externe Freigabe wurde aktiviert, ist aber dem Gerät im Augenblick entzogen. -
Seite 11: Beschreibung Der Einzelnen Codes Zur Programmierung Des Steuergerätes
KANAL 2 CODE Abruf von festhinterlegten Einstellungen P1-P10 an Hand von Anwendungsbeispielen. (Fordern Sie unseren Katalog an: Fax: 0241/ 5109 219 oder im Internet unter www.rna.de) Leistungsvorgabe mit einer externen Spannung. 0 – 10 V. oder Potentiometer. KANAL l KANAL 2... -
Seite 12: Anwendungsspezifische Veränderungen Der Werkseinstellungen
KANAL l KANAL 2 CODE Schwingamplitude begrenzen 50 - 100 % (*) KANAL l KANAL 2 CODE Für RNA-Förderer mit 100V/200V Magneten 90% I = aktiv Externe Freigabe KANAL l KANAL 2 0 = nicht aktiv CODE I = Start = 24V DC... - Seite 13 4.5.4 Code C006 Sensorverknüpfungen Ziel: Verknüpfung der zwei zuvor aktivierten Sensoreingänge. Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C006 KANAL l KANAL 2 CODE Es kann nur eine der acht Sensorverknüpfungen aktiv geschaltet werden. Und Verknüpfung mit Abblasen I = aktiv KANAL l der Auslaufbahnen...
-
Seite 14: Code C008 Zykusüberwachung
4.5.5 Code C008 Zykusüberwachung Ziel: Überwachung der Sensoren 1 (Staukontrolle) und /oder 2. Bei Aktivierung der Zyklusüberwachung dürfen in Code C006 die Verknüpfungen „AND, SOL“ nicht aktiviert sein!!! Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C008 KANAL l KANAL 2 CODE I = aktiv... -
Seite 15: Code C200 Sperren Aller Codeeingaben
Die externe Spannung ist im Steuergerät an Klemme 31,32 und 33 anzuschließen. Klemme 31 = +10V Klemme 32 = E Klemme 33 = 0V Weitere Informationen hierzu finden Sie unter www.rna.de Rhein - Nadel Automation GmbH 14.04.2014 VT-BA ESR2000-DE... -
Seite 16: Code C210 Parameter Zurückholen
4.5.9 Code C143 Parameter abspeichern Ziel: Abspeichern von anwendungsspezifischen Parametern Code auswählen Code auswählen KANAL l KANAL 2 CODE Code C143 KANAL l KANAL 2 CODE KANAL l KANAL 2 Auswahl Speicherplatz 0-3 CODE Abspeichern KANAL l KANAL l KANAL 2 KANAL 2 CODE CODE... -
Seite 17: Maßzeichnung
Maßzeichnung Anschlussschaltbild Externer Sollwert 0-10 VDC Zeichnung ist gültig ab Seriennummer 05R2000 Externes Potentiometer Rhein - Nadel Automation GmbH 14.04.2014 VT-BA ESR2000-DE... - Seite 18 Rhein-Nadel Automation GmbH Reichsweg 19/23 D - 52068 Aachen Tel (+49) 0241/5109-159 Fax +(49) 0241/5109-219 Internet www.rna.de Email vertrieb@rna.de Rhein-Nadel Automation GmbH Zweigbetrieb Lüdenscheid Nottebohmstraße 57 D - 58511 Lüdenscheid Tel (+49) 02351/41744 Fax (+49) 02351/45582 Email werk.luedenscheid@rna.de...
