Betriebsanleitung

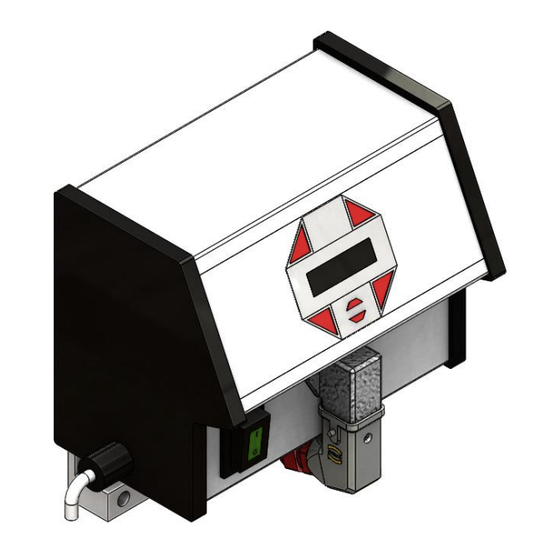

Steuergerät für Schwingantriebe
ESG 2000
Inhaltsverzeichnis
loading

Verwandte Anleitungen für RNA ESG 2000

Inhaltszusammenfassung für RNA ESG 2000

  • Seite 1 Betriebsanleitung Steuergerät für Schwingantriebe ESG 2000...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Über dieses Dokument ......................4 Sicherheitshinweise ....................... 4 2.1. Gestaltung der Sicherheitshinweise ................. 4 2.2. Grundlegende Sicherheitshinweise .................. 4 2.3. Personal ........................... 4 2.4. Bestimmungsgemäße Verwendung ................. 5 2.5. Restgefahren ........................5 2.5.1. Gerät .......................... 5 2.5.2. Antriebsschutz ......................5 2.5.3.

  • Seite 3: Konformitätserklärung

    Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir, dass das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkungen: Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE_2023.docx...

  • Seite 4: Über Dieses Dokument

    Über dieses Dokument Achtung Lesen Sie diese Dokumentation sorgfältig und beachten Sie die Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Dokumentbeschreibung: Dieses Dokument unterstützt Sie bei der Auswahl Ihres Produkts. Außerdem finden Sie Informationen zur mechanischen und elektrischen Installation, zur Bedienung, zu Produkterweiterungen und zum Zubehör. Nichtbeachtung kann zu Störungen des Produkts oder des Umfelds führen, dessen Lebensdauer verkürzen oder andere Schäden verursachen.

  • Seite 5: Bestimmungsgemäße Verwendung

    • Im Wohnbereich kann das Produkt EMV-Störungen verursachen. Der Betreiber ist für die Durch- führung von Entstörmaßnahmen verantwortlich. • Sie sind zum Betrieb von RNA Rundförderern und Linearförderern optimiert. Die Grenzwerte der technischen Daten sind zu beachten. Achtung! • Vor der Inbetriebnahme ist sicherzustellen, dass der Schutzleiter (PE) an der Anschluss- stelle installiert und intakt ist.

  • Seite 6: Produktinformationen

    0 ... 50° C Kühlung: Freie Konvektion Befestigung: Schwingungsfrei Schutzart: IP54 Ableitstrom Kleiner 2mA Verlustleistung Max. 30W 3.4. Zubehör Kennzeichen Benennung RNA-Artikel-Nr. Laststecker 5-pol. 31002323 (100Hz An- trieb) Laststecker 5-pol. 31002322 (50Hz An- trieb) Kupplungsdose 7-pol., gerade 35051153 Kupplungsdose 7-pol., abgewinkelt 35002545 Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE_2023.docx...

  • Seite 7: Hinweise Zur Inbetriebnahme

    Beim Hochfahren der Leistung ist dann auf die ordnungsgemäße Funktion zu achten. 4.1. Betriebsarten RNA - Schwingantriebe sind mechanische Federschwinger, die je nach Gewicht und / oder Baugröße auf eine Schwingfrequenz nahe der Netzfrequenz oder nahe der doppelten Netzfrequenz eingerichtet werden. Daher sind 2 Betriebsarten möglich: Betriebsart 1: Asymmetrischer Halbwellenbetrieb: Der Schwingantrieb arbeitet mit der Netzfrequenz.

  • Seite 8: Automatisches Umschalten Der Betriebsart

    4.2. Automatisches Umschalten der Betriebsart Bei RNA-Schwingantrieben braucht sich der Anwender nicht um die richtige Wahl der Betriebsart zu küm- mern. Die Wahl der Betriebsart erfolgt durch eine Codierung im Laststecker des RNA-Schwingantriebes. Eine Drahtbrücke im Stecker von Anschluss 3 auf 4 schaltet das Steuergerät in die Betriebsart 2: 100 bzw. 120 Hz.

  • Seite 9: Bedienung

    Bedienung 5.1. Allgemeines Ein/ Aus Cursor Enter Cursor ab XS 4 Hauptschalter Kanal 1 Steckverbindungen des Steuergerätes Hauptschalter Das Steuergerät wird vom Netz 2-polig getrennt Kanal 1 Steckverbinder für Schwingförderer (< 10A) XS 4 Steckverbinder für Optokopplerausgänge und externer Freigabeeingang Das Display des Steuergerätes (Folientastatur) Ein/ Aus Mit dieser Taste werden alle angeschlossenen Geräte abgeschaltet.

  • Seite 10: Einschalten Des Steuergerätes

    5.2. Einschalten des Steuergerätes Zur Inbetriebnahme wird das Steuergerät mit dem Hauptschalter eingeschaltet. Es erscheint eine Anzeige des Hauptmenüs, die den zuletzt eingestellten Sollwert im Kanal 1 (Zuführleistung des Schwingförderers oder des Linearförderers) zeigt. Abhängig vom Schaltzustand des Gerätes können alternativ auch folgende Anzeigen erscheinen: Die externe Freigabe wurde aktiviert, ist aber dem Gerät im Augenblick ent- zogen.

  • Seite 11: Beschreibung Der Einzelnen Codes Zur Programmierung Des Steuergerätes

    Datum 58 = ESG 2001 Versions-Nr. 57 = ESK 2000 Gerätetyp 56 = ESG 2000 Interne Nr. Parameter abspeichern Sollen die zuvor aus den verschiedenen Untermenüs eingestellten Werte (anwen- dungsspezifische Einstellungen) gesichert werden, ist dies unter Code 143 möglich. Sperren aller Einstellfunktionen Mit Hilfe dieses Codes werden alle Eingabemöglichkeiten des Steuergerätes gesperrt.

  • Seite 12: Anwendungsspezifische Veränderungen Der Werkseinstellungen

    Haupt- CODE menü Für RNA-Förderer mit 200 V Magneten = 90 % 5.5.2. Code C003 Sollwert verschließen Ziel: Das Sperren der Sollwerte im Hauptmenü. Eine direkte Änderung der Werte ist nicht mehr möglich. Ein Ändern ist nur noch über Code C001 möglich.

  • Seite 13: Code C009 Status Anzeigen

    5.5.3. Code C009 Status anzeigen Ziel: Kontrolle der eingestellten Schwingfrequenz. Code auswählen Code einstellen Code C009 I = aktiv Signal der externen KANAL l KANAL 2 Freigabe Kanal 1 CODE 0 = nicht aktiv I = 50 Hz Schwingfrequenz Kanal 1 0 = 100 Hz Abspeichern und Rücksprung...

  • Seite 14: Code C210 Parameter Zurückholen

    Nach Bestätigen von PUSH durch ENTER werden die gewählten Parameter durch Drücken ei- ner Cursortaste separat abgelegt. 5.5.6. Code C210 Parameter zurückholen Ziel: Zurücksetzen auf Werkseinstellung bzw. Zurückholen der abgespeicherten anwendungsspezifischen Einstellungen KANAL l Code auswählen KANAL 2 Code einstellen CODE Code C210 Werkseinstellung...

  • Seite 15: Maßzeichnung

    Maßzeichnung Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE_2023.docx...

  • Seite 16: Anschlussschaltbild

    Anschlussschaltbild Rhein-Nadel Automation GmbH VT-BA-ESG2000_DE_2023.docx...
