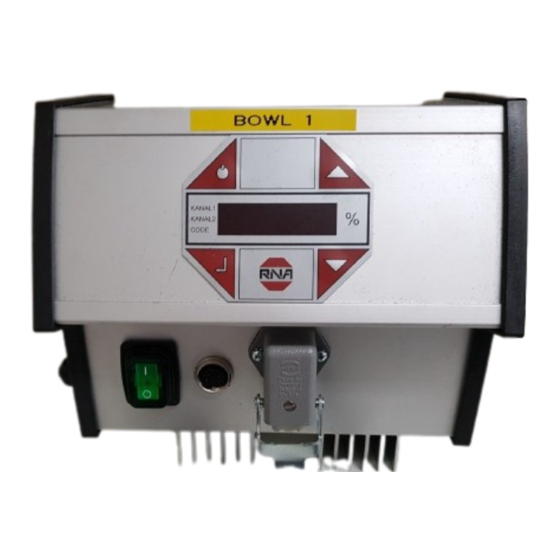

RNA ESR 2000 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für ESR 2000:
- Bedienungsanleitung (18 Seiten) ,
- Bedienungsanleitung (84 Seiten)
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für RNA ESR 2000
Inhaltszusammenfassung für RNA ESR 2000
- Seite 1 Betriebsanleitung Steuergerät für Schwingantriebe ESR 2000...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Über dieses Dokument ......................4 Sicherheitshinweise ....................... 4 2.1. Gestaltung der Sicherheitshinweise ................. 4 2.2. Grundlegende Sicherheitshinweise .................. 4 2.3. Personal ........................... 4 2.4. Bestimmungsgemäße Verwendung ................. 5 2.5. Restgefahren ........................5 2.5.1. Gerät .......................... 5 2.5.2. Antriebsschutz ......................6 2.5.3. -
Seite 3: Konformitätserklärung
Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir das das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkung: Rhein-Nadel-Automation --------------------------------- Geschäftsführer Dr. Tobias Hensen Rhein-Nadel Automation GmbH VT-BA-ESR2000_DE_2023.docx... -
Seite 4: Über Dieses Dokument
1. Über dieses Dokument Achtung Lesen Sie diese Dokumentation sorgfältig und beachten Sie die Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Dokumentbeschreibung: Dieses Dokument unterstützt Sie bei der Auswahl Ihres Produkts. Außerdem finden Sie Informationen zur mechanischen und elektrischen Installation, zur Bedienung, zu Produkterweiterungen und zum Zubehör. Nichtbeachtung kann zu Störungen des Produkts oder des Umfelds führen, dessen Lebensdauer verkürzen oder andere Schäden verursachen. -
Seite 5: Bestimmungsgemäße Verwendung
• Im Wohnbereich kann das Produkt EMV-Störungen verursachen. Der Betreiber ist für die Durch- führung von Entstörmaßnahmen verantwortlich. • Sie sind zum Betrieb von RNA Rundförderern und Linearförderern optimiert. Die Grenzwerte der technischen Daten sind zu beachten. Achtung! • Vor der Inbetriebnahme ist sicherzustellen, dass der Schutzleiter (PE) an der Anschluss- stelle installiert und intakt ist. -
Seite 6: Antriebsschutz
2.5.2. Antriebsschutz Bei bestimmten Einstellungen der Geräteparameter kann der angeschlossene Antriebsmagnet überhitzt werden z.B. längerer Betrieb bei falsch eingestellter Frequenz. 2.5.3. Schutzart - Personenschutz und Geräteschutz • Alle Angaben gelten für den betriebsfertigen montierten Zustand. • Alle nicht belegten Steckplätze müssen mit Schutzkappen oder Blindsteckern verschlossen werden, ansonsten besteht nur verminderter Berührungsschutz. -
Seite 7: Technische Daten
Rundförderer und Linearförderer sind auf Grund ihres mechanischen Aufbaus gegen Beschädigung nur durch sachgemäßen Betrieb zu schützen. Die elektrischen Betriebsbedingungen müssen daher an das Schwingsystem angepasst sein. Die folgende Tabelle zeigt für das gesamte RNA - Programm die variablen Bereiche auf, innerhalb deren ein Betrieb ge- fahrlos möglich ist. Achtung Voraussetzung für gleichbleibende und stabil arbeitende Laufleistung ist die gleichmäßige Ge-... -
Seite 8: Erste Inbetriebnahme
Zerstörungsgefahr für den Schwingförderer bzw. für das Steuergerät besteht! 3.5.1. Erste Inbetriebnahme Hinweis: Zur problemlosen Inbetriebnahme bietet RNA einen Adapter Typ. ESZ 01 an, der ohne Montage zwischen Steuergerät und Förderer gesteckt wird. Der Adapter enthält Messgeräte für den Last- strom und die Spulenspannung, sowie einen Trennschalter. -
Seite 9: Steuergerät Auf Einen Schwingförderer Einstellen
3.5.2. Steuergerät auf einen Schwingförderer einstellen Vorgehensweise: 1. Schwingförderer sichten und Frequenzbereich sowie Max. Laststrom aus dem Typenschild entnehmen. (siehe Tabelle 1 und 2) Steuergerät ohne Schwingförderer an das Netz anschließen und einschalten. Code 001 anwählen: Code auswählen KANAL l Code einstellen KANAL 2 CODE... -
Seite 10: Sensoreingänge Und Sensorverknüpfungen
Überprüfen des Lastromes, der max. Wert darf nicht überschritten werden! Eine wesentliche Hilfe bei der Inbetriebnahme, besonders bei der Ermittlung des Laststromes, bietet der RNA - Steckadapter ESZ-01. Die gewählten Betriebswerte speichern Abspeichern und Rücksprung KANAL l KANAL 2 zurück zum CODE Hauptmenü... -
Seite 11: Sensoranschluss
3.7. Sensoranschluss Das Steuergerät verfügt über zwei Sensoreingänge, die zur Stauüberwachung und/oder Füllstandsüber- wachung verwendet werden können. Es können Sensoren des Typs NPN oder PNP angeschlossen wer- den. Rhein-Nadel Automation GmbH VT-BA-ESR2000_DE_2023.docx... -
Seite 12: Stauausgänge Und Relais
3.8. Stauausgänge und Relais Die Statusausgänge dienen der Ferndiagnose über den Betriebszustand des Steuergerätes oder der Ver- knüpfung von mehreren Steuergeräten untereinander. Sie sind als frei verfügbare NPN-dotierte Transistor- strecken ausgeführt und potentialfrei. Beim Statusausgang BEREIT ist die Transistorstrecke immer dann durchgeschaltet, wenn das Steuergerät am Netz angeschlossen und mit dem Netzschalter eingeschaltet ist. -
Seite 13: Das Display Des Steuergerätes (Folientastatur)
Das Display des Steuergerätes (Folientastatur) 4.1.2. Ein/ Aus Mit dieser Taste werden alle angeschlossenen Geräte abgeschaltet. Im Dis- play wird „OFF“ angezeigt. Das Steuergerät bleibt betriebsbereit. Cursor auf und Cursor ab Mit diesen Tasten blättert man durch das Menü des Steuergerätes bzw. wer- den die Parameter eingestellt. -
Seite 14: Beschreibung Der Einzelnen Codes Zur Programmierung Des Steuergerätes
blinkt der Dezimalpunkt. Jetzt sind Änderungen mit Hilfe des Cursortasten (UP/DOWN) möglich. Die Einga- ben werden durch erneutes Drücken der ENTER- Taste bestätigt. Der Dezimalpunkt blinkt nicht mehr. Mit Hilfe der Cursortasten kann weiter im Menü geblättert werden. Die Vorgehensweise gilt sinngemäß auch für die nachfolgend beschriebenen Code- Menüs. -
Seite 15: Code C003 Sollwert Verschließen
KANAL l KANAL 2 einstellen CODE Schwingamplitude be- 50 - 100 % (*) KANAL l KANAL 2 grenzen CODE Für RNA-Förderer mit 100V/200V Magneten 90% Externe Freigabe I = aktiv KANAL l KANAL 2 0 = nicht aktiv CODE Signalrichtung Externe... -
Seite 16: Code C004 Sensoreingang 1 Und Code C005 Sensoreingang 2
4.5.3. Code C004 Sensoreingang 1 und Code C005 Sensoreingang 2 Ziel: Aktivieren und Einstellen der Sensoreingänge Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C004 KANAL l KANAL 2 CODE Eingang Sensor 1 I = aktiv KANAL l KANAL 2 0 = nicht aktiv CODE... -
Seite 17: Code C006 Sensorverknüpfung
4.5.4. Code C006 Sensorverknüpfung Ziel: Verknüpfung der zwei zuvor aktivierten Sensoreingänge. Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C006 KANAL l KANAL 2 CODE Es kann nur eine der acht Sensorverknüpfungen aktiv geschaltet werden. Und Verknüpfung mit Ab- I = aktiv KANAL l KANAL 2... - Seite 18 Oder Verknüpfung der beiden Sensoreingänge. Der Rundförderer (Kanal 1) schaltet ab, wenn einer der beiden Sensoren belegt wird. Die Sortierluft kann über Relais K2 verzögert (4s) abgeschaltet werden. Min/Max Verknüpfung der beiden Sensoreingänge. Der Rundförderer schaltet ab, wenn beide Sensoren belegt sind. Erst nach Freiwerden beider Sensoren schaltet der Rundförderer (Kanal 1) wieder ein.
-
Seite 19: Code C008 Zyklusüberwachung
4.5.5. Code C008 Zyklusüberwachung Ziel: Überwachung der Sensoren 1 (Staukontrolle) und /oder 2. Bei Aktivierung der Zyklusüberwachung dürfen in Code C006 die Verknüpfungen „AND, SOL“ nicht aktiviert sein!!! Code auswählen KANAL l Code einstellen KANAL 2 CODE Code C008 KANAL l KANAL 2 CODE Sensoreingang 1 wird... -
Seite 20: Code C009 Status Anzeigen / Zurücksetzen Error-Meldung
4.5.6. Code C009 Status anzeigen / Zurücksetzen ERROR-Meldung Ziel: Kontrolle der eingestellten Schwingfrequenz und der Sensoreingänge. Code auswählen KANAL l Code einstellen KANAL 2 CODE Code C009 KANAL l KANAL 2 CODE Clear Error Fehlermeldung KANAL l KANAL 2 löschen CODE Signal der externen Frei- I = aktiv... -
Seite 21: Code C100 Leistungsvorgabe Mit Einer Externen Spannung
4.5.8. Code C100 Leistungsvorgabe mit einer externen Spannung Ziel: Sollwertverstellung mit externer Spannung Code auswählen KANAL l Code auswählen KANAL 2 CODE Code C100 KANAL l KANAL 2 CODE Externe Speisung Kanal 1 I = aktiv KANAL l KANAL 2 0 = nicht aktiv CODE Rücksprung... -
Seite 22: Code C210 Parameter Zurückholen
4.5.10. Code C210 Parameter zurückholen Ziel: Zurücksetzen auf Werkseinstellung bzw. Zurückholen der abgespeicherten anwendungsspezifi- schen Einstellungen Code auswählen KANAL l Code einstellen KANAL 2 CODE Code C210 KANAL l KANAL 2 CODE Werkseinstellung KANAL l KANAL l KANAL 2 KANAL 2 CODE CODE Auswahl Speicherplatz 0-3... -
Seite 23: Fehlermeldungen
4.5.11. Fehlermeldungen Tritt während des Betriebes eine Störung auf, schaltet das Steuergerät sich selbsttätig aus und zeigt im Wechsel blinkend mit ERROR einen Kurztext an. Das Gerät behält diese Fehlermeldung auch über eine Netztrennung hinaus gespeichert, bis die Fehlermeldung in C009 zurückgesetzt wird. Überlastbegrenzung KANAL l KANAL l... -
Seite 24: Maßzeichnung
5. Maßzeichnung Rhein-Nadel Automation GmbH VT-BA-ESR2000_DE_2023.docx... -
Seite 25: Anschlussschaltbild
6. Anschlussschaltbild Rhein-Nadel Automation GmbH VT-BA-ESR2000_DE_2023.docx... - Seite 26 Hauptniederlassung Rhein-Nadel Automation GmbH Reichsweg 19-23 D-52068 Aachen Tel.: +49 (0)241-5109-0 E-Mail: vertrieb@RNA.de www.RNA.de Weitere Produktionsstandorte Weitere Unternehmen der RNA-Gruppe: der RNA-Gruppe: Außenwerk Lüdenscheid PSA Zuführtechnik GmbH Rhein-Nadel Automation GmbH Steinäckerstraße 7 Nottebohmstraße 57 D-74549 Wolpertshausen D-58511 Lüdenscheid Tel.: +49 (0)7904-94336-0 Tel.: +49 (0)2351-41744...
