Konformitätserklärung Im Sinne der Niederspannungsrichtlinie 2014/35/EU und EMV-Richtlinie 2014/30/EU Hiermit erklären wir das das Produkt folgenden Bestimmungen entspricht: Niederspannungsrichtlinie 2014/35/EU EMV-Richtlinie 2014/30/EU Angewendete harmonisierte Normen: DIN EN 60204 T1 EN 61439-1 Bemerkung: Rhein-Nadel-Automation --------------------------------- Geschäftsführer Jack Grevenstein Rhein-Nadel Automation GmbH VT-BA-ESK2002_DE-2020 / 05.05.2020 SJ...
1. Über dieses Dokument Achtung Lesen Sie diese Dokumentation sorgfältig und beachten Sie die Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Dokumentbeschreibung: Dieses Dokument unterstützt Sie bei der Auswahl Ihres Produkts. Außerdem finden Sie Informationen zur mechani- schen und elektrischen Installation, zur Bedienung, zu Produkterweiterungen und zum Zubehör. Nichtbeachtung kann zu Störungen des Produkts oder des Umfelds führen, dessen Lebensdauer verkürzen oder an- dere Schäden verursachen.
• Im Wohnbereich kann das Produkt EMV-Störungen verursachen. Der Betreiber ist für die Durchführung von Entstörmaßnahmen verantwortlich. • Sie sind zum Betrieb von RNA Rundförderern und Linearförderern optimiert. Die Grenzwerte der techni- schen Daten sind zu beachten. Achtung! • Vor der Inbetriebnahme ist sicherzustellen, dass der Schutzleiter (PE) an der Anschlussstelle in- stalliert und intakt ist.
Werden Bandantriebe angeschlossen, so müssen diese mit einem Wechselstrom Kondensatormotor ausgerüstet wer- den. Das Steuergerät ESK 2002-10 ist für einen Gesamtstrom von 10 Amp. das Steuergerät ESK 2002-16 ist für einen Gesamtstrom von 16 Amp. ausgelegt. Folgende Leistungsmerkmale kennzeichnen das Gerät: •...
; (230V im Motorbetrieb) bei 230V Netzspannung 0 ... 98V ; (115V im Motorbetrieb) bei 115V Netzspannung Geräte Typ ESK2002 - 10 ESK 2002 - 16 Laststrom max. Kanal 1: 10 A 10 A Laststrom max. Kanal 2: Laststrom max. Kanal 3: Laststrom max.
Beim Hochfahren der Leistung ist dann auf die ordnungsgemäße Funktion zu achten. 4.1. Betriebsarten RNA - Schwingantriebe sind mechanische Federschwinger, die je nach Gewicht und / oder Baugröße auf eine Schwingfrequenz nahe der Netzfrequenz oder nahe der doppelten Netzfrequenz eingerichtet werden. Daher sind 2 Betriebsarten möglich:...
4.2. Automatisches Umschalten der Betriebsart Bei RNA-Schwingantrieben braucht sich der Anwender nicht um die richtige Wahl der Betriebsart zu kümmern. Die Wahl der Betriebsart erfolgt durch eine Codierung im Laststecker des RNA-Schwingantriebes. Eine Drahtbrücke im Stecker von Anschluss 3 auf 4 schaltet das Steuergerät in die Betriebsart 2: 100 bzw. 120 Hz. Fehlt diese Drahtbrücke, arbeitet das Steuergerät in der Betriebsart 1: 50 bzw.
4.4. Sensoranschluss Das Steuergerät verfügt über zwei Sensoreingänge, die zur Stauüberwachung und/oder Füllstandsüberwachung ver- wendet werden können. Es können Sensoren des Typs NPN oder PNP angeschlossen werden. Rhein-Nadel Automation GmbH VT-BA-ESK2002_DE-2020 / 05.05.2020 SJ...
4.5. Stauausgänge und Relais Die Statusausgänge dienen der Ferndiagnose über den Betriebszustand des Steuergerätes oder der Verknüpfung von mehreren Steuergeräten untereinander. Sie sind als frei verfügbare NPN-dotierte Transistorstrecken ausgeführt und potentialfrei. Beim Statusausgang BEREIT ist die Transistorstrecke immer dann durchgeschaltet, wenn das Steuergerät am Netz angeschlossen und mit dem Netzschalter eingeschaltet ist.

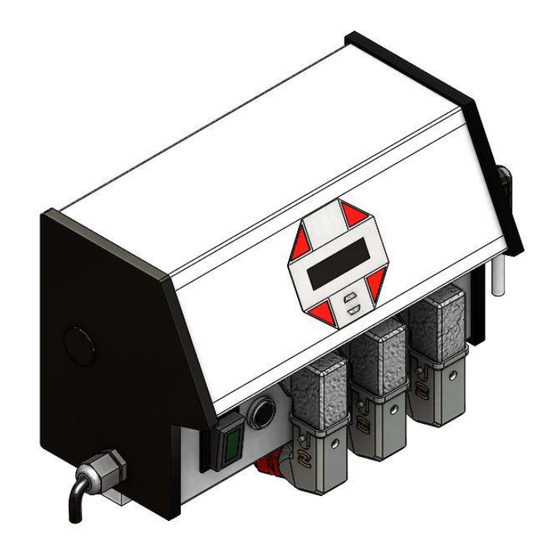

5. Bedienung 5.1. Allgemein Ein/Aus Cursor auf Enter Cursor ab XS 4 Kanal 1 Kanal 2 Hauptschalter Kanal 3 Steckverbindungen des Steuergerätes Hauptschalter Das Steuergerät wird vom Netz 2-polig getrennt XS 3 Steckverbinder für Sensoren Kanal 1 (XS1) Steckverbinder für Schwingförderer (< 10A) Kanal 2 (XS2) Steckverbinder für Linearförderer oder Wechselstrommotor (<...
5.2. Einschalten des Steuergerätes Zur Inbetriebnahme wird das Steuergerät mit dem Hauptschalter eingeschaltet. Es erscheint eine Anzeige des Haupt- menüs, die den zuletzt eingestellten Sollwert im Kanal 1 (Zuführleistung des Rundförderers) zeigt. KANAL l KANAL 2 CODE Abhängig vom Schaltzustand des Gerätes können alternativ auch folgende Anzeigen erscheinen: KANAL l Die externe Freigabe wurde aktiviert, ist aber dem Gerät im Augenblick entzogen.
5.4. Beschreibung der einzelnen Codes zur Programmierung des Steuergerätes Einstellungen für Kanal 1 KANAL l KANAL 2 CODE In diesem Untermenü können für Kanal 1 die folgenden Funktionen eingestellt bzw. begrenzt werden: - Schwingamplitude - Signalrichtung der externen Freigabe - externe Freigabe - Sanftanlaufzeit und Sanftauslaufzeit Einstellungen für Kanal 2 KANAL l...
KANAL 2 rück zum Hauptmenü CODE (*) für RNA-Förderer mit 200 V Magneten = 90 % 5.5.2. Code C002 für Kanal 2, (Leistungsausgang 2 Vibrations- oder Bandbunker) Ziel: Das Einstellen und Begrenzen der Schwingamplitude, der externen Freigabe, der Sanftanlaufzeit und der Sanftauslaufzeit und der Funktion Schwing- oder Bandantrieb.
KANAL 2 rück zum Hauptmenü CODE (*) für RNA-Förderer mit 200 V Magneten = 90 % 5.5.4. Code C003 Sollwert verschließen Ziel: Das Sperren der Sollwerte im Hauptmenü. Eine direkte Änderung der Werte ist nicht mehr möglich. Ein Ändern ist nur noch über Code C001, Code C002 und C012 möglich.
5.5.6. Code C006 Sensorverknüpfungen Ziel: Verknüpfung der zwei zuvor aktivierten Sensoreingänge. Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C006 KANAL l KANAL 2 CODE Es kann immer nur eine der acht Sensorverknüpfungen aktiv geschaltet werden. Und Verknüpfung mit Abblasen I = aktiv KANAL l KANAL 2...
5.5.8. Code C009 Status anzeigen Ziel: Kontrolle der eingestellten Schwingfrequenz und der Sensoreingänge. Code auswählen Code einstellen KANAL l KANAL 2 CODE Code C009 KANAL l KANAL 2 CODE I = aktiv Signal der externen Freigabe KANAL l 0 = nicht aktiv KANAL 2 Kanal 1 CODE...
5.5.10. Code C143 Parameter abspeichern Ziel: Abspeichern von anwendungsspezifischen Parametern. Code auswählen Code auswählen KANAL l KANAL 2 CODE Code C143 KANAL l KANAL 2 CODE Abspeichern KANAL l KANAL l KANAL 2 KANAL 2 CODE CODE Abspeichern und zu- Rücksprung KANAL l rück zum Hauptmenü...
