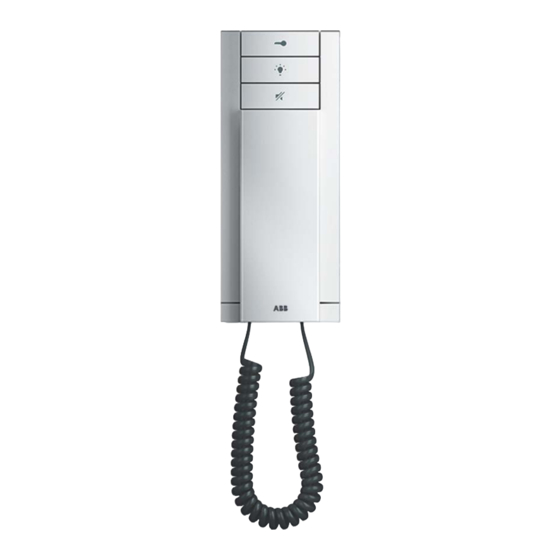

- Seite 1 0073-1-7515 │ │ 22.02.2012 ABB-Welcome Pos: 2 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83205-AP-xxx/Titelblatt - 83205-AP-xxx - ABB @ 19\mod_1323162341195_1.docx @ 110843 @ @ 1 83205-AP-xxx-500 83205-AP-xxx-515 Innenstation Audio mit Hörer === Ende der Liste für Textmarke Cover ===...
-
Seite 2: Inhaltsverzeichnis
Pos: 4 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Inhaltsverzeichnis (--> Für alle Dokumente <--)/Inhaltsverzeichnis @ 19\mod_1320649044386_1.docx @ 109651 @ @ 1 Sicherheit ................................. 3 Bestimmungsgemäßer Gebrauch ..........................3 Umwelt ..................................3 ABB Geräte ............................. 3 Anwenderhandbuch ..............................3 Bedienung ................................4 Normaler Betrieb ............................. 4 5.1.1... -
Seite 3: Sicherheit
A B B G eräte Pos: 13 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Umwelt (--> Für alle Dokumente <--)/Hinweise/Hinweis - Umwelt - ABB Elektrogeräte @ 19\mod_1323162745839_1.docx @ 110866 @ @ 1 Alle Verpackungsmaterialien und Geräte von ABB sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 4: Bedienung
5.1.1 E in A nruf liegt an Nehmen Sie zum Annehmen eines Anrufs den Hörer ab. Abb. 1: F unk tion Drücken Sie zum Öffnen der Tür auf den oberen Taster. Drücken Sie zum Einschalten der Beleuchtung auf den mittleren Taster. -
Seite 5: Es Liegt Kein Anruf An
Bedienung ABB-Welcome 5.1.2 E s liegt k ein A nruf an Abb. 2: F unk tion Drücken Sie zum Öffnen der Tür auf den oberen Taster. Drücken Sie zum Einschalten der Beleuchtung auf den mittleren Taster. Drücken Sie zum Ablehnen eines ankommenden Anrufs auf den unteren Taster. -
Seite 6: Gerät Einstellen
Im Folgenden finden Sie die Einstellungsmöglichkeiten, nachdem sie in die Geräteeinstellungen gewechselt haben. 5.2.1 Hinterlegte E ins tellungen Abb. 3: F unk tion Stellen Sie bei abgenommenem Hörer über diese Taste die Lautstärke des Ruftons der Haustür ein. – Es stehen fünf Lautstärken zur Verfügung. -
Seite 7: Abschlusswiderstand
Pos: 24 /DinA4 - Anleitungen Online/Ueberschriften/3./Abschlusswiderstand @ 19\mod_1321958079906_1.docx @ 110081 @ 3 @ 1 5.2.2 A bs c hlus s widers tand Pos: 25 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Bedienung/Abschlusswiderstand setzen 83205-AP-xxx @ 19\mod_1310722802019_1.docx @ 107824 @ @ 1 Abb. 4: • Setzen Sie in reinen Audioinstallationen den Abschlusswiderstand (2) immer auf „OFF“. •... -
Seite 8: Master/Slave Schalter Setzen
Pos: 27 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Bedienung/Master/Slave Schalter setzen 83205-AP-xxx @ 19\mod_1310722767914_1.docx @ 107816 @ 3 @ 1 5.2.3 Mas ter/S la ve S c halter s etz en. Abb. 5: In jeder Wohnung muss eine Station „Master“ sein. Alle weiteren Innenstationen in derselben Wohnung müssen „Slave“ sein. -
Seite 9: Technische Daten
Technische Daten ABB-Welcome Pos: 29 /DinA4 - Anleitungen Online/Ueberschriften/1./Technische Daten @ 18\mod_1302615863001_1.docx @ 103415 @ 1 @ 1 Technische Daten Pos: 30 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83205-AP-xxx/Technische Daten - 83205-AP-xxx @ 18\mod_1303207574186_1.docx @ 103647 @ @ 1 B ezeic hnung W ert Betriebstemperatur -5 °C –... -
Seite 10: Montage / Installation
Montage / Installation ABB-Welcome Pos: 32 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Überschriften (--> Für alle Dokumente <--)/1. Ebene/M - O/Montage / Installation @ 18\mod_1302613966111_1.docx @ 103372 @ 1 @ 1 Montage / Installation Pos: 33 /Busch-Jaeger (Neustruktur)/Modul-Struktur/Online-Dokumentation/Sicherheit (--> Für alle Dokumente <--)/Warnhinweise/Sicherheit - Niederspannungs- und 230 V-Leitungen @ 18\mod_1302617821491_1.docx @ 103464 @ @ 1... -
Seite 11: Montage
Pos: 38.1 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/83205-AP-xxx/Montage - Module/Montage - Geraet zerlegen -- 83205-AP-xxx @ 19\mod_1322650779664_1.docx @ 110711 @ @ 1 Montage in 2 UP Dosen nach DIN 49073-1 Abb. 6: 1. Öffnen Sie das Gehäuse der Innenstation durch Eindrücken der Klemme an der Geräteunterseite. - Seite 12 Montage / Installation ABB-Welcome Abb. 7: 2. Befestigen Sie das Geräteunterteil an der Wand und schließen Sie es entsprechend der Grafik an. Der isolierte Bereich des Kabelendes darf nicht länger als 10 mm sein. Abb. 8: 3. Stellen Sie an den Drehschaltern die Adresse der bevorzugten Außenstation und die Adresse der Innenstation ein (siehe Kapitel „Adressierung“...
- Seite 13 Montage / Installation ABB-Welcome Abb. 9: 4. Rasten Sie das Geräteoberteil auf das Unterteil auf. Legen Sie dazu die Geräteoberseite auf die Rastnasen auf und drücken Sie die Unterseite dann auf das Geräteunterteil, bis die Klemme einrastet. Die Innenstation ist nun fertig montiert.
-
Seite 14: Adressierung
Die Klingeltaster einer Außenstation sind von oben nach unten bzw. links nach rechts fortlaufend den Wohnungen mit den Adressen 01, 02 usw. zugeordnet. Diese einfache Zuordnung gilt auch bei mehreren Außenstationen in einer Anlage. So ist in Abb. 13 auf Seite 16 in jeder Außenstation der Taster A der Wohnung 01 zugeordnet usw. -
Seite 15: Einstellung Der „Standard-Außenstation
Hierzu wird das Potenziometer STATION auf die Adresse der Standard-Außenstation eingestellt – zwischen 1 und 4. Das Potenziometer befindet sich an der Rückseite der Innenstationen. Abb. 12: Werksseitige Zuordnung der Klingeltaster B ezeic hnung Wohnung 01 Wohnung 01 Außenstation... - Seite 16 Adressierung ABB-Welcome Abb. 13: Mehrere Außenstationen mit identischer Belegung B ezeic hnung Außenstation Haupteingang Außenstation Nebeneingang Wohnung 01 Wohnung 02 Wohnung 03 | 0073-1-7515 — 16 —...
-
Seite 17: Video Zur Adressierung Des Gerätes
Adressierung ABB-Welcome Abb. 14: Mehrere Außenstationen mit identischer Belegung B ezeic hnung Wohnung 01 Wohnung 02 Außenstation linkes Gebäude Außenstation Toreinfahrt Außenstation rechtes Gebäude Wohnung 03 Wohnung 04 Pos: 42 /DinA4 - Anleitungen Online/Ueberschriften/2./Video zur Adressierung des Geraetes @ 19\mod_1322130240851_1.docx @ 110501 @ 2 @ 1 V ideo zur A dres s ierung des G erä... - Seite 18 Adressierung ABB-Welcome Pos: 45 /DinA4 - Anleitungen Online/Inhalt/KNX/DoorEntry/Projektierung-Merkblatt/Projektierung-Merkblatt - ABB @ 19\mod_1323176717034_1.docx @ 111043 @ @ 1 Projektname: Einbauort Außenstation: Etage 02 === Ende der Liste für Textmarke Content === | 0073-1-7515 — 18 —...
- Seite 19 Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Busch-Jaeger Elektro GmbH Bei Bestellungen gelten die vereinbarten Postfach detaillierten Angaben. ABB übernimmt keinerlei 58505 Lüdenscheid Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Freisenbergstraße 2 Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen 58513 Lüdenscheid...
