Montage und Installation
DE
6

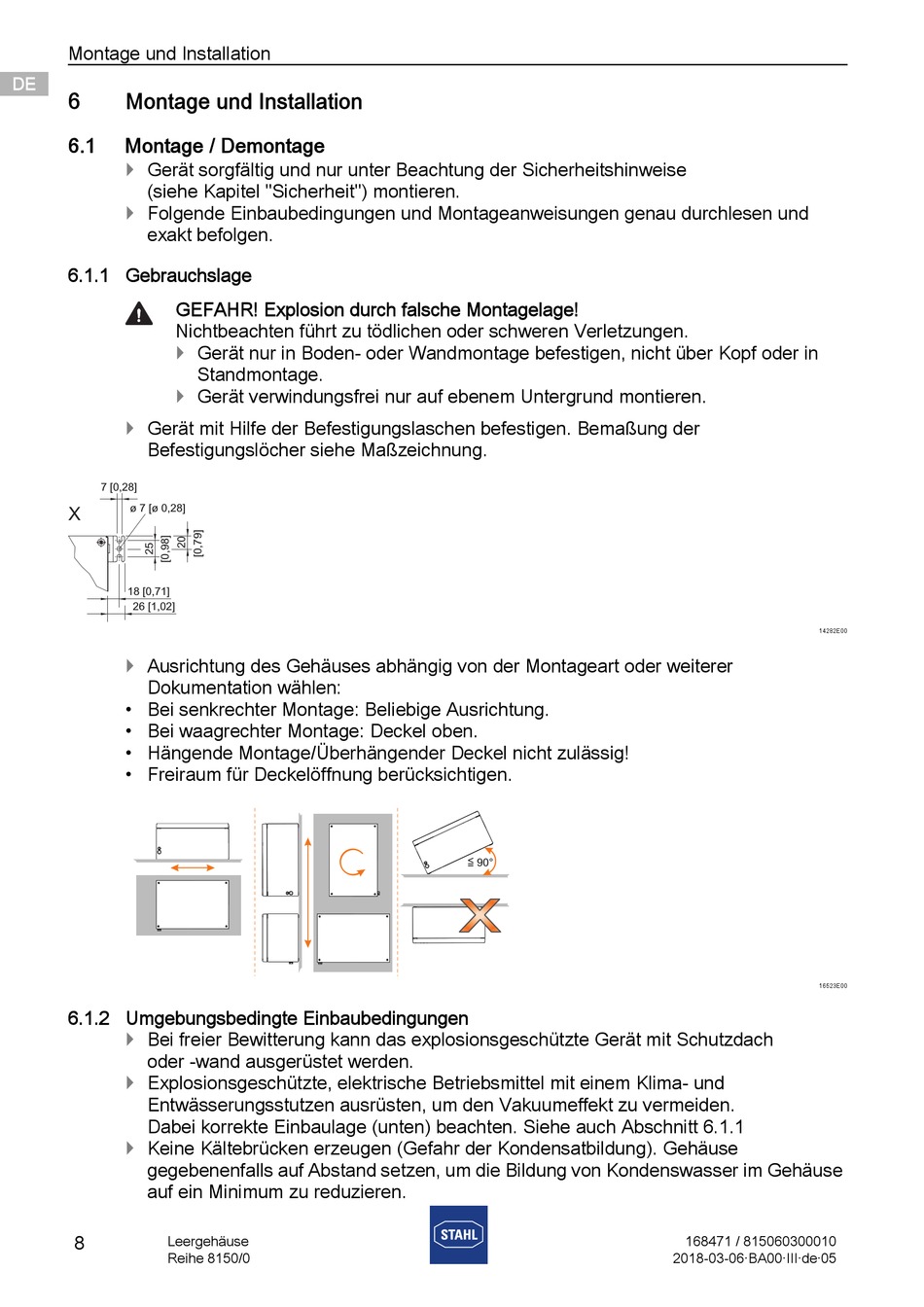

Montage und Installation
DE
DE
6.1
Montage / Demontage
Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise
DE
(siehe Kapitel "Sicherheit") montieren.
DE
Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und
DE
exakt befolgen.
DE
6.1.1 Gebrauchslage
DE
GEFAHR! Explosion durch falsche Montagelage!
DE
Nichtbeachten führt zu tödlichen oder schweren Verletzungen.
DE
DE
DE
DE
Gerät mit Hilfe der Befestigungslaschen befestigen. Bemaßung der
Befestigungslöcher siehe Maßzeichnung.
DE
DE
7 [0,28]
DE
ø
7
[ø 0,28]
X
DE
DE
18 [0,71]
DE
26 [1,02]
DE
DE
Ausrichtung des Gehäuses abhängig von der Montageart oder weiterer
DE
Dokumentation wählen:
• Bei senkrechter Montage: Beliebige Ausrichtung.
DE
• Bei waagrechter Montage: Deckel oben.
DE
• Hängende Montage/Überhängender Deckel nicht zulässig!
DE
• Freiraum für Deckelöffnung berücksichtigen.
6.1.2 Umgebungsbedingte Einbaubedingungen
Bei freier Bewitterung kann das explosionsgeschützte Gerät mit Schutzdach
oder -wand ausgerüstet werden.
Explosionsgeschützte, elektrische Betriebsmittel mit einem Klima- und
Entwässerungsstutzen ausrüsten, um den Vakuumeffekt zu vermeiden.
Dabei korrekte Einbaulage (unten) beachten. Siehe auch Abschnitt 6.1.1
Keine Kältebrücken erzeugen (Gefahr der Kondensatbildung). Gehäuse
gegebenenfalls auf Abstand setzen, um die Bildung von Kondenswasser im Gehäuse
auf ein Minimum zu reduzieren.
8
Leergehäuse
Reihe 8150/0
Gerät nur in Boden- oder Wandmontage befestigen, nicht über Kopf oder in
Standmontage.
Gerät verwindungsfrei nur auf ebenem Untergrund montieren.
≦ 90°
14282E00
16523E00
168471 / 815060300010
2018-03-06·BA00·III·de·05
