Verlängerung vorbereiten
1. Die Sterngri schraube (Ⓒ in Abb. 3) lösen.
2. Die Verlängerung Ⓓ so weit nach oben ziehen, bis 2 Splintlöcher
sichtbar sind.
3. Zur Arretierung des Splints in der Rohrwand diesen so weit in das untere
der beiden Splintlöcher schieben, bis seine beiden Nuten in der Rohr-
wand einrasten (siehe Abb. 4).
Adaptergelenk montieren
1. Das Adaptergelenk auf das Mastrohr aufsetzen wie in Abb. 5 gezeigt.
2. Die Sterngri schraube festziehen (① in Abb. 5).
Antenne montieren und Verlängerung auf die endgültige Höhe ausfahren
1. Wenn Sie den Neigungsmesser HDZ 66 verwenden möchten, muss dieser jetzt wie in der beiligenden Anleitung
beschrieben eingebaut werden.
Das Ausrichten der Antenne BAS 66 Skew mit dem Neigungsmesser HDZ 66 ist nur in Verbindung
mit dem im HDS 166 plus beiliegenden CAP-Konverter oder einem alphatronics-TV der SL-Linie mit
Kathrein-Steuerung möglich.
2. Die Antenne BAS 66 Skew entsprechend der beigelegten Bedienungsanleitung auf das Adaptergelenk montieren.
Bei Bedarf eine weitere Person um Hilfe bitten, um die Antenne zu halten, während Sie die Antenne am Mast fest-
schrauben.
3. Mit einer Hand die Verlängerung mit der montierten Antenne auf die gewünschte Höhe ausziehen, ohne die Maxi-
malhöhe zu überschreiten.
Verletzungsgefahr durch vollständiges Herausziehen der Verlängerung aus dem Mastrohr!
► Die Verlängerung höchstens so weit aus dem Mastrohr ziehen, bis das fünfte Splintloch gerade
sichtbar ist und die Verlängerung maximal 62 cm aus dem Mastrohr ragt.
4. Mit der anderen Hand den Splint so weit durch das gewünschte tiefere Splintloch stecken, bis seine beiden Nuten in
der Rohrwand liegen (siehe Abb. 4).
5. Die Verlängerung langsam absenken, bis der Splint auf dem Mastrohr aufl iegt.
6. Die Antenne in Richtung des Satelliten ausrichten.
7. Die Sterngri schraube (Ⓒ in Abb. 3) etwas anziehen.
Antennenkabel anschließen (HDS 166)
Verletzungsgefahr durch das Antennenkabel, Vermeiden Sie Stolperfallen (insbesondere bei Dunkelheit)!
► Verlegen Sie das Antennenkabel so, dass keine Personen behindert oder gefährdet werden.
1. Das Antennenkabel wie in der Anleitung für die Antenne BAS 66 Skew beschrieben an die Antenne anschließen.
2. Das Antennenkabel von der Antenne zum Receiver oder zu einem Fernseher mit integriertem Receiver verlegen.
3. Das Antennenkabel am Receiver anschließen, wie in der Anleitung des Receivers beschrieben.
4. Den Receiver und das TV-Gerät einschalten.
5. Ein Programm wählen.
B

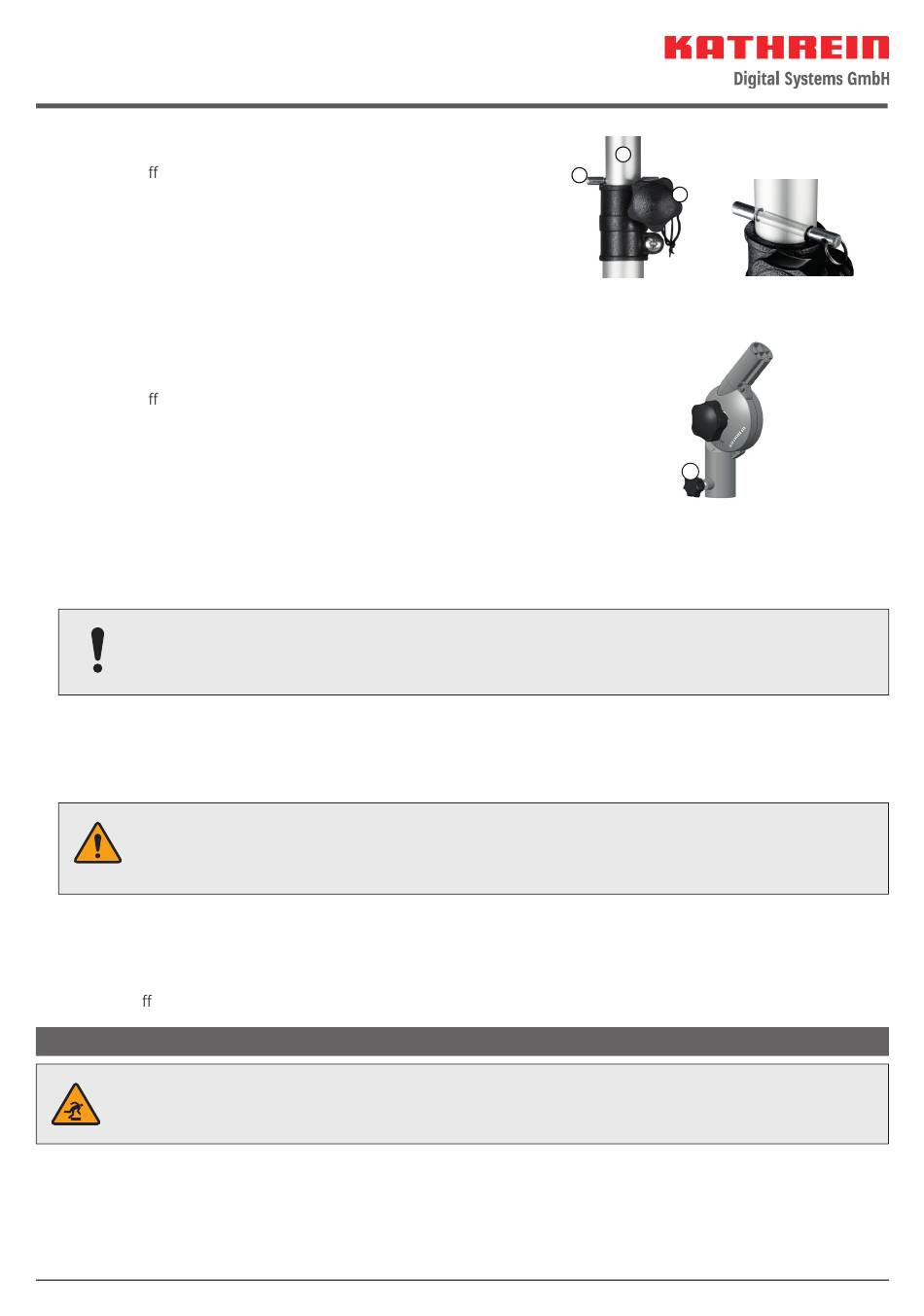

Abb. 3: Mastrohr und
3 / 12
D
C
Abb. 4: Korrekte Lage
des Splints
Verlängerung
1
Abb. 5: Adaptergelenk
