valberg LV INT 12C45 BNS SC Gebrauchsanleitung Seite 65

Afmetingen en installatie van het afdekpaneel

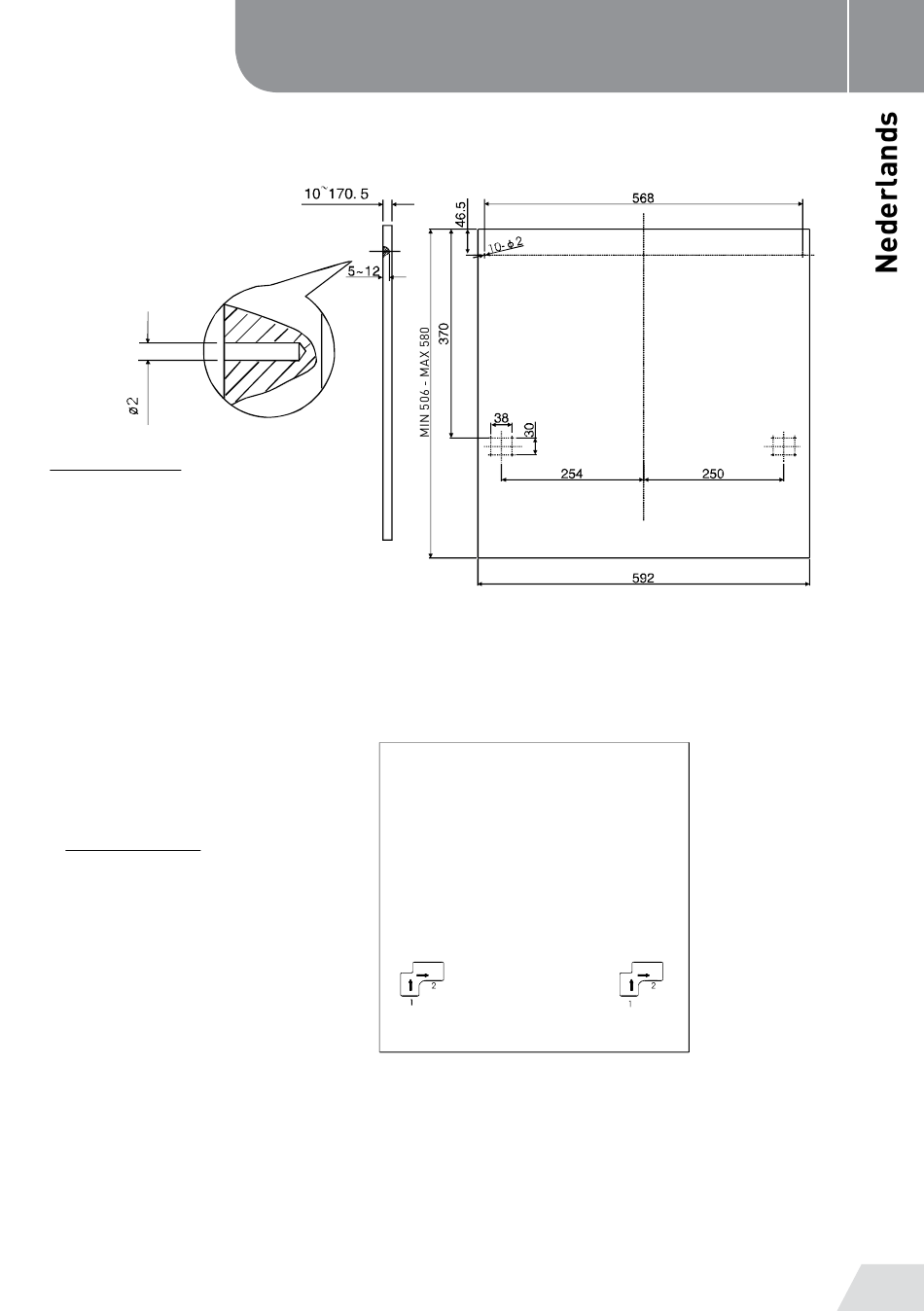

1. Het afdekpaneel in hout kan geplaatst worden zoals getoond wordt in afbeelding 3.
Afbeelding 3: Het afdekpaneel
i n h o u t d i e n t g e p l a a t s t t e
worden volgens de afgebeelde
afmetingen.
(Eenheid: mm)
2. Installeer de haak van het afdekpaneel in hout en plaats de haak op de gleuf van de
buitendeur van de vaatwasser (Zie afbeelding 4a).
Afbeelding 4a: Het plaatsen van
het afdekpaneel
Nadat u het paneel geplaatst hebt, bevestigt u het op de buitendeur met de schroeven en
bouten (Zie afbeelding 4b).
Gebruik van het toestel
Buitendeur
De haak wordt van positie 1 naar
de juiste plek gebracht, druk op
positie 2, die het paneel en de
buitendeur aanduidt.
C
NL 65
