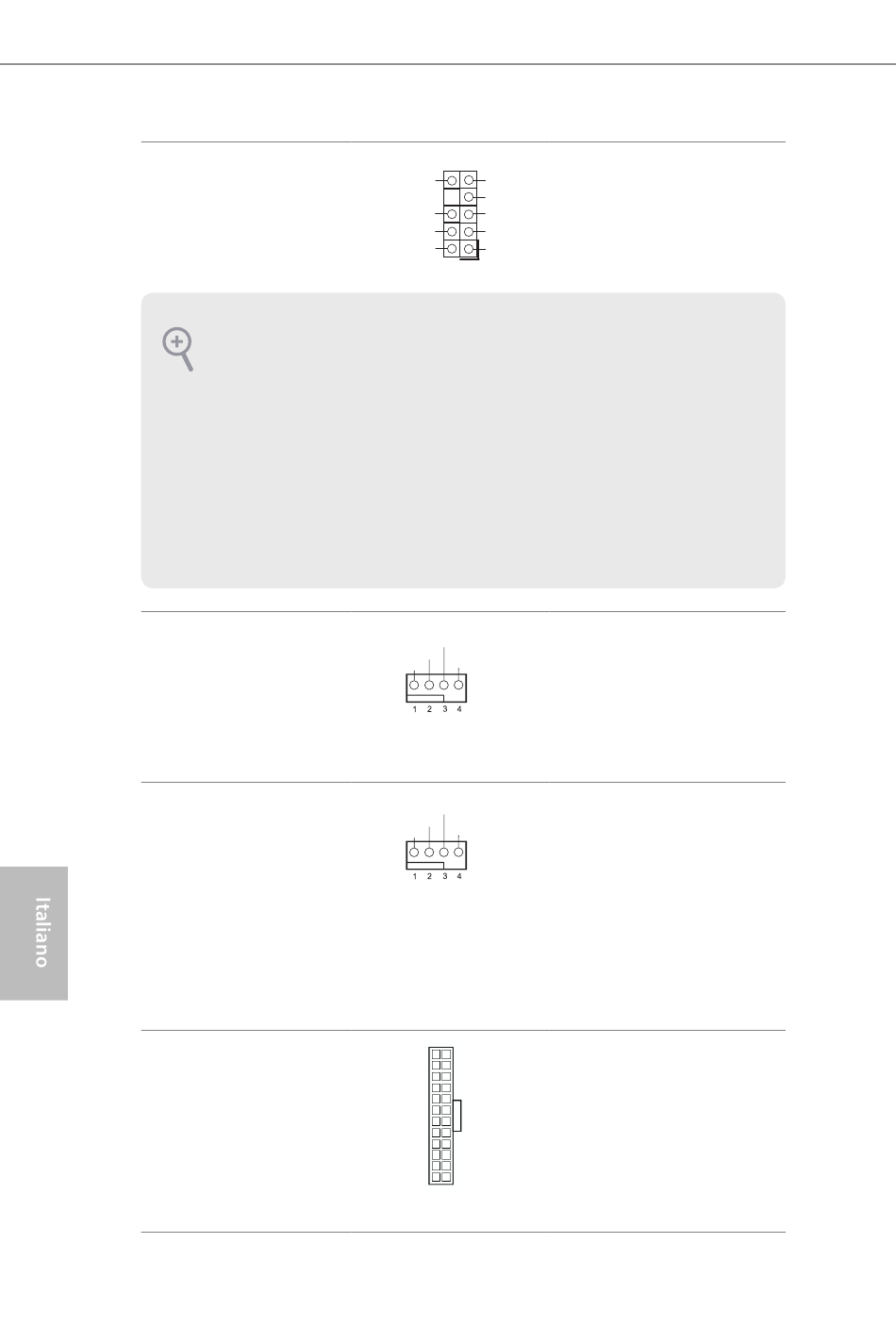

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 17)
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces-
sario collegarli per il pannello audio AC'97.
Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di
controllo Realtek e regolare il "Volume di registrazione".
Connettore della ventola
dello chassis
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 5)
42
OUT_RET
OUT2_L
J_SENSE
MIC_RET
OUT2_R
PRESENCE#
MIC2_R
GN D
MIC2_L
1
FAN_SPEED
FAN_VOLTAGE_CONTROL
FAN_SPEED_CONTROL
GND
FAN_SPEED
FAN_VOLTAGE_CONTROL
FAN_SPEED_CONTROL
GND
12
24
1
13
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Collegare il cavo della
ventola al connettore
della ventola e far
corrispondere il filo nero
al pin di terra.
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4
pin. Se si decide di col-
legare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
