ASROCK B150M-PIO2 Handbuch Seite 116

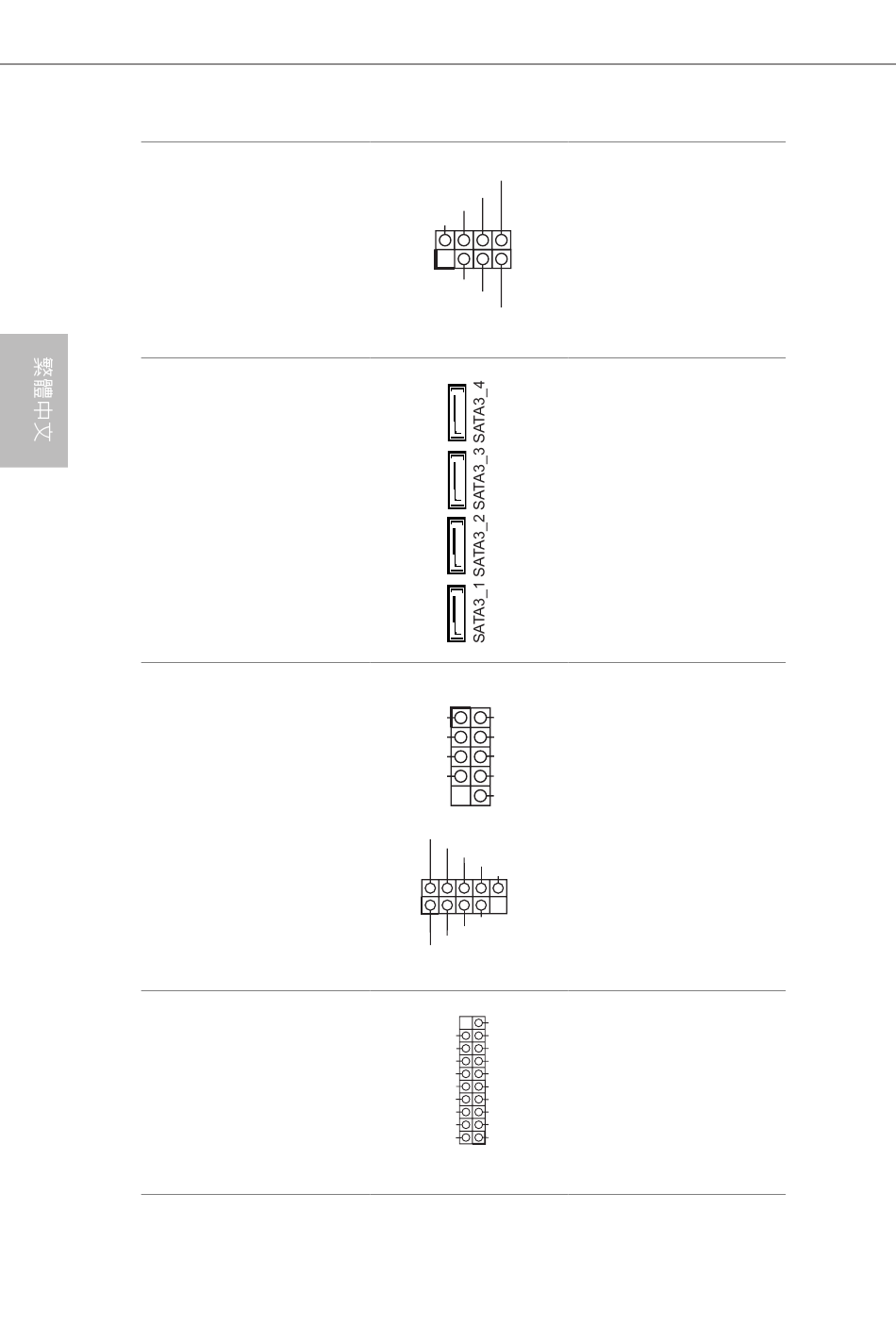

機殼防護排針
(7-pin SPK_CI1)
（請參閱第 1 頁，編號 11）
Serial ATA3 接頭
(SATA3_1:
請參閱第 1 頁，編號 9）
(SATA3_2:
請參閱第 1 頁，編號 8）
(SATA3_3:
請參閱第 1 頁，編號 7）
(SATA3_4:
請參閱第 1 頁，編號 6）
USB 2.0 排針
(9-pin USB_2_3)
（請參閱第 1 頁，編號 16）
(9-pin USB_4_5)
（請參閱第 1 頁，編號 12）
USB 3.0 排針
(19-pin USB3_3_4)
（請參閱第 1 頁，編號 14）
114
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
1
USB_PWR USB_PWR
P- P-
P+ P+
GND GND
DUMMY
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
GND
IntA_PA_SSRX+
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
IntA_PB_D-
GND
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
機殼防護排針連接至
此排針。
這四組 SATA3 接頭
皆支援內部儲存裝置
的 SATA 資料纜線，
最高可達 6.0 Gb/s 資
料傳輸率。
此主機板上具有兩個
排針。各 USB 2.0 排
針皆可支援兩個連接
埠。
除了 I/O 面板上的
兩個 USB 3.0 連接埠
外，在本主機板上還
有另外一組排針。各
USB 3.0 排針皆可支
援兩個連接埠。
