1.3 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE
Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von
Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard
dauerhaft beschädigen.

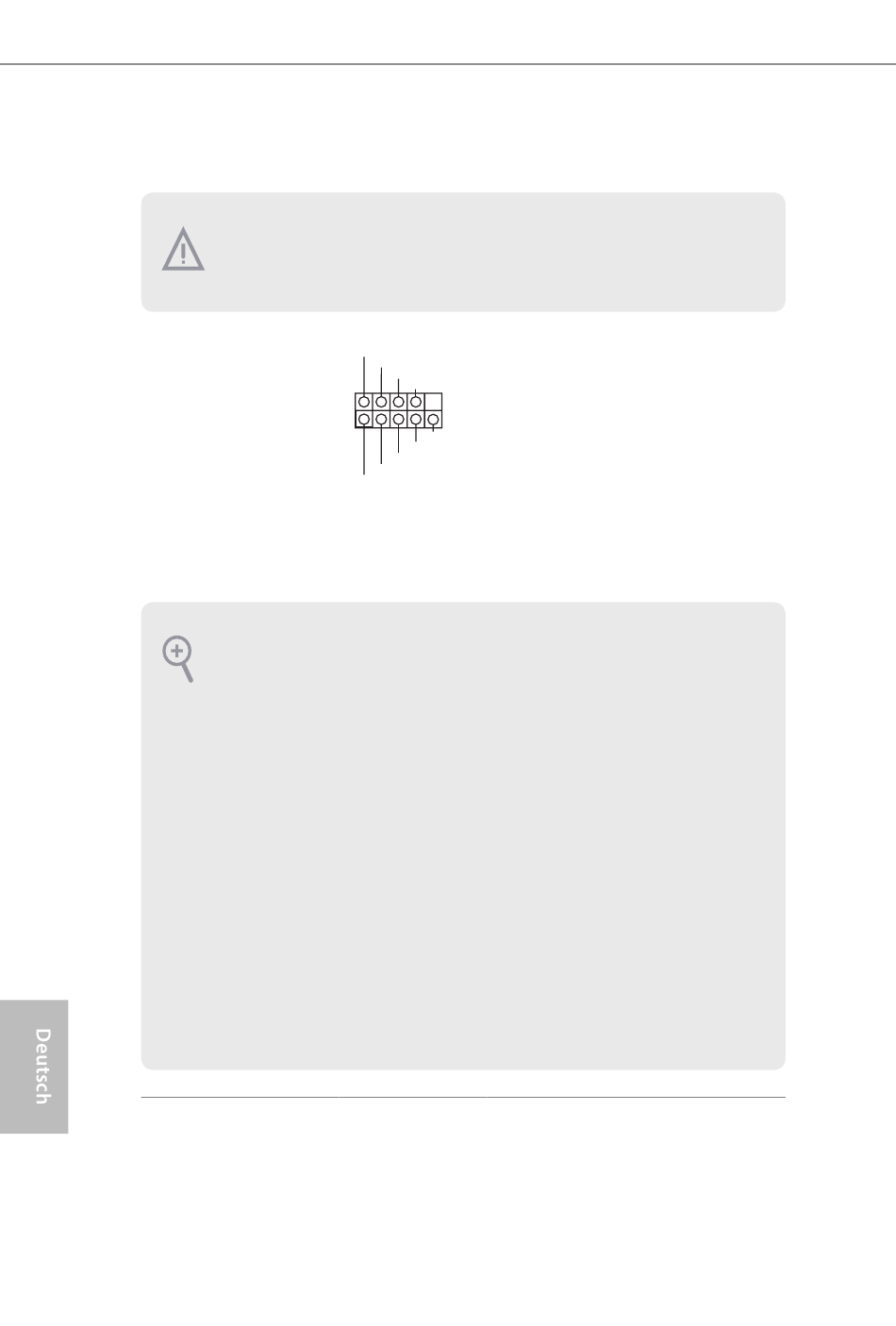

Systemblende-Stiftleiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 10)
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den
Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten
lässt.
PLED (Systembetriebs-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läuft. Die LED blinkt, wenn sich das System im S1/S3-
Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand
befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivitäts-LED):
Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-
LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese
Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
22
Verbinden Sie Netzschalter,
PLED+
PLED-
Reset-Taste und
PWRBTN#
GND
Systemstatusanzeige am Gehäuse
1
entsprechend der nachstehenden
GND
RESET#
Pinbelegung mit dieser Stiftleiste.
GND
HDLED-
Beachten Sie vor Anschließen der
HDLED+
Kabel die positiven und negativen
Kontakte.
