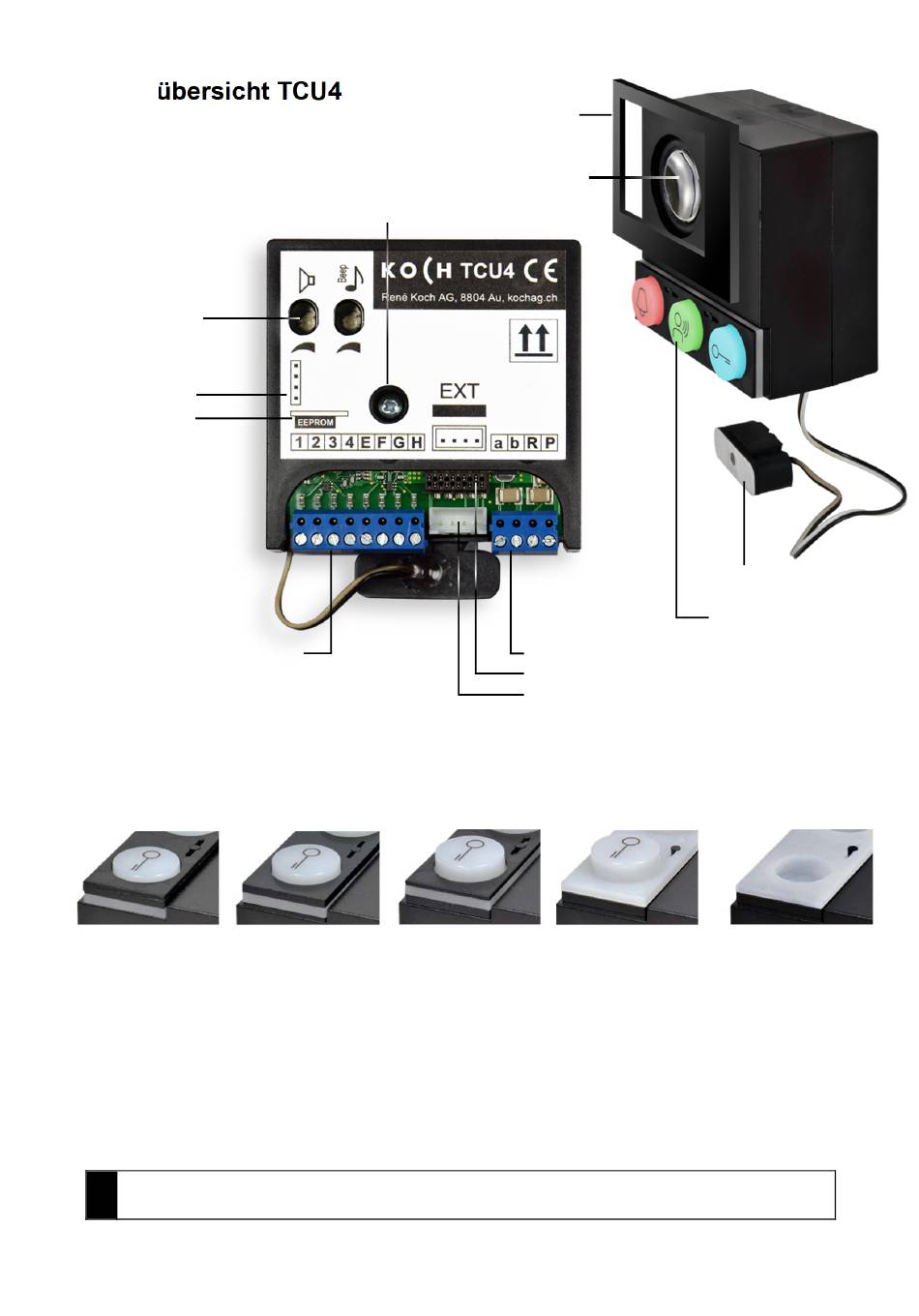

Geräteübersicht TCU4
Lautstärkeregler
für Sprache und
Quittungston
EEPROM-Steckplätze
(hinter Deckel)
TCU2/TCKE2
TCU4/TCU3
Anschluss Sonneriedrücker
Montage
Die frontbündige Positionierung der TCU4-Zustandsanzeige hinter unterschiedlichen
Frontstärken (1-4 mm) wird durch die variable Stapelung der zwei beiliegenden Distanzplättchen
(1 + 2 mm) gewährleistet:
Frontplatte 1 mm
*Hinter Frontplatten ohne Zustandsanzeige kann die Symbolleiste umgedreht aufgesteckt werden.
Anwendung
- TCU4 ist ein Sprechsystem für bis zu 16 Sonneriedrücker. Ab 17 Sonneriedrücker
muss das TCU4 mit Expander TCKE3 ergänzt werden (max. 6 TCKE3 à 32 Drücker möglich).
- Einbau hinter Frontblenden oder in Briefkasteneinheiten im geschützten Aussenbereich
- TCU4 bietet eine LED-Zustandsanzeige nach SIA-Norm 500 für hindernisfreie Bauten.
!
Die Kombination TCU4 mit TCKE2 ist nicht möglich.
Deckelbefestigung
2 mm
2/8
Moosgummi
selbstklebend
Lautsprecher
Anschlüsse:
TC:Bus
TCKE3 Expander (micromatch)
TCSK01 Terminal
3 mm
Mikrofon (absetzbar)
Zustandsanzeige
4 mm
Anzeige umgedreht*
