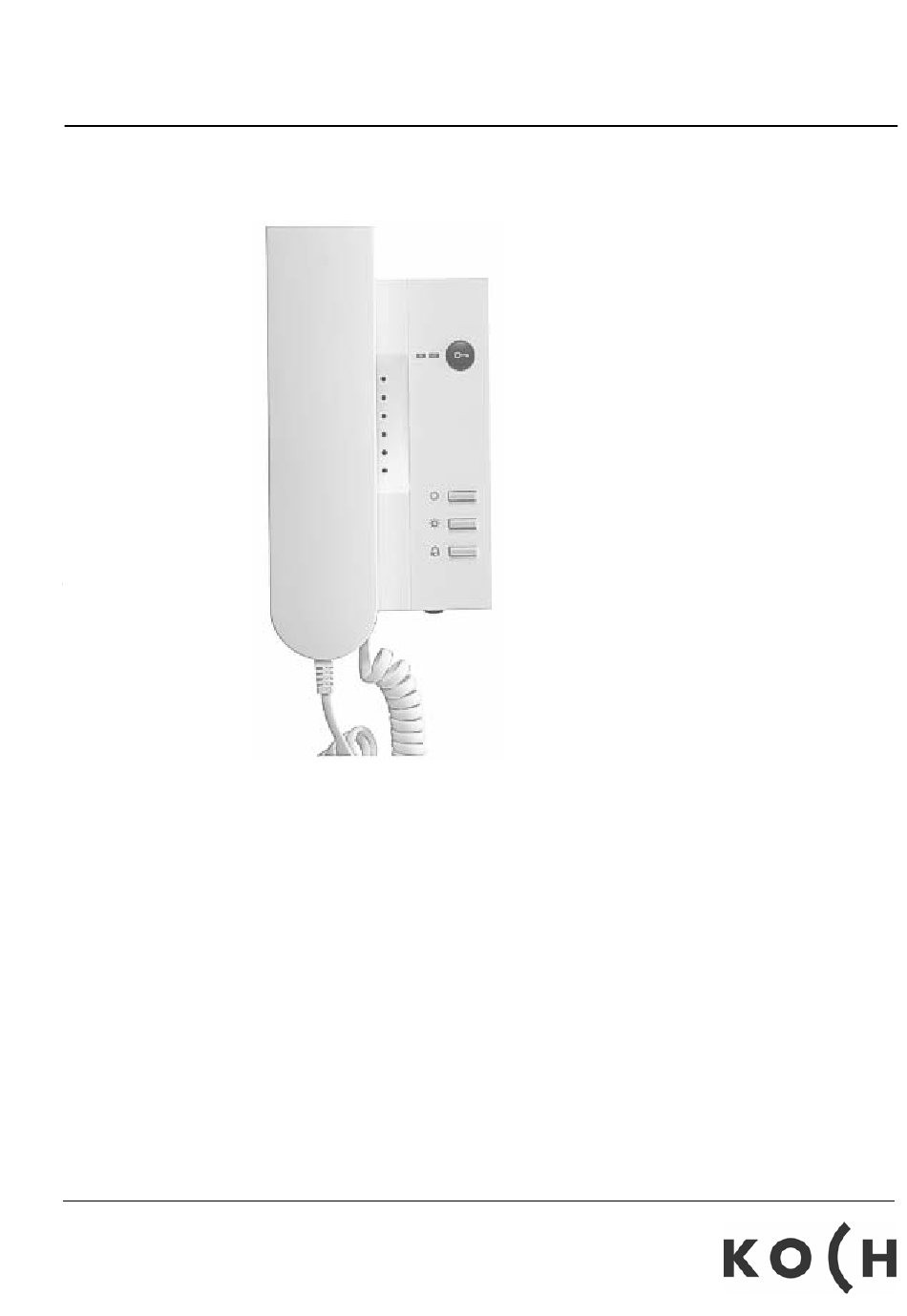

Seite 1: Inhaltsverzeichnis
Produktinformation Wandtelefon TCH30 Inhaltsverzeichnis Seite Sicherheitshinweise Montage und Installation Technische Angaben Geräteübersicht Anzeige- und Bedienelemente Manuelle Programmierungen Programmierungen mit Progr.terminal TCSK-01 Einstellungen Steckbrücke J1 René Koch AG 044 782 6000 Seestrasse 241 044 782 6001 Fax 8804 Au/Wädenswil info@kochag.ch PI TCH30... -
Seite 2: Sicherheitshinweise
Produktinformation Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die entsprechenden Sicherheitsbestimmungen für zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. • Geräte dürfen nur spannungslos montiert und demontiert werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. -
Seite 3: Produktinformation
Produktinformation Unterschale montieren 1. Zum Schlaufen und Einführen der Anschlusskabel ist hinter dem Gerät schale eine normale Einlassdose Gr.I zu verlegen. Setzen Sie die Dose hinter die Kabeldurchführung. 2. Montieren Sie die Unterschale an drei Befestigungsbohrungen (1) mit passenden Schrauben an der Wand. Position Einlassdose Unterschale... -

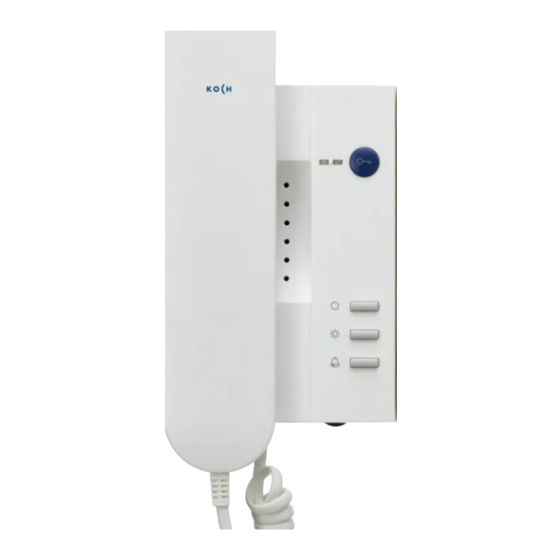

Seite 4: Geräteübersicht
Produktinformation Geräteübersicht grüne LED Anzeige Hörer mit rote LED Anzeige Mikrofon Türöffnertaste Lautsprecher Funktionstaste Lichttaste Ruf-Aus Taste Lautstärkeregler Rufton Anzeige- und Bedienelemente Hörer • Sprechen zur Aussensprechstelle • Sprechen beenden durch Auflegen • rote LED Anzeige Ruf AUS aktiviert oder •... -
Seite 5: Manuelle Programmierungen
Produktinformation Manuelle Programmierung Legende zur Programmierung : Die Programmierung erfolgt immer in 4 Schritten : Einleiten der Programmierung Vorauswahl Endauswahl Beenden der Programmierung Einleiten der Programmierung Rufausschalttaste drücken (8 Sek.) loslassen bis ein kurzer Quittungston ertönt Programmierfunktion 2. Vorauswahl Endauswahl Funktionstaste drücken (8 Sek.) Funktionstaste kurz drücken, bis ein kurzer Quittungston ertönt... - Seite 6 Produktinformation Programmierfunktion Vorauswahl Endauswahl Internruf (auf Funktionstaste) oder Bus-Aktion an Ziel-Innensprech- stelle ausführen : Hörer abnehmen oder Sprechtaste drücken Steuerfunktion 8 (auf Funktionstaste) Etagentüröffnerfunktion aktivieren (wenn ausgeschaltet) oder deaktivieren (wenn eingeschaltet) Parallelruf aktivieren oder Bus-Aktion an Ziel-Innensprech- stelle ausführen : Hörer abnehmen oder Sprechtaste drücken...
- Seite 7 Produktinformation Programmierfunktion 2. Vorauswahl Endauswahl Parallelruf deaktivieren Türrufton 2 wählen * Ruftonauswahl sperren Manuelle Program- mierung sperren Programmiersperren aufheben Achtung ! Zuerst am BVS den Programmiermodus einschalten. Schritte 1-4 durch- führen. Programmiermodus am BVS wieder aus- schalten. Grundeinstellung laden Tö-Taste 8 Sek. drücken...
-
Seite 8: Einstellungen Steckbrücke J1
Produktinformation Beenden der Programmierung Rufausschalttaste kurz drücken oder automatisch, wenn während 8 Sek. keine weitere Taste gedrückt wird Bei erstmaligem Einstellen des Ruftones von der ersten Aussensprechstelle wird auch der für die zweite Aussensprechstelle identisch miteingestellt. Sobald der Rufton der zweiten Aussensprechstelle einmal separat eingestellt wurde, muss er immer unabhängig verstellt werden.
