Seite 1: Inhaltsverzeichnis
Produktinformation Rufeinheit TCR50 Seite Inhaltsverzeichnis Sicherheitshinweise Technische Daten Montage und Installation Inbetriebnahme Geräteübersicht Anzeige- und Bedienelemente Programmierungen - Werkseinstellungen laden - Programmierung mit der IR-Fernbedienung - Programmierung einleiten - Programmierung beenden - Parallel zu Ser.1 und 2 zuordnen - Klangprofil und Ruftöne auswählen... -
Seite 2: Sicherheitshinweise
Sicherheitshinweise Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. - getrennte Führung von Starkstrom- und Schwachstromleitungen - Mindestabstand von 10 cm bei gemeinsamer Leitungsführung - Trennstege einsetzen zwischen Stark- und Schwachstromleitungen in gemeinsam... -
Seite 3: Montage Und Installation
Schliessen Sie die Leitungen gemäss Beschriftung (siehe Typenschild und Schema) an. Einrichten für 2-Drahttechnik (Sonderfall) Das TCR50 ist werkseitig auf 3-Drahtechnik eingerichtet (Jumper J1 auf den beiden linken Kontakten gesteckt). Für 2-Drahttechnik Jumper J1 auf die beiden rechten Kontakte stecken. -
Seite 4: Inbetriebnahme
Oberschale aufrasten Setzen Sie die Oberschale auf die beiden Rastwinkel an der Unterschale (1) Rasten Sie die Oberschale ein (2). Öffnen des Gerätes An der Unterseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung. Führen Sie einen geeigneten Schraubenzieher gerade und mit leichtem Druck in diese Öffnung ein. -
Seite 5: Geräteübersicht

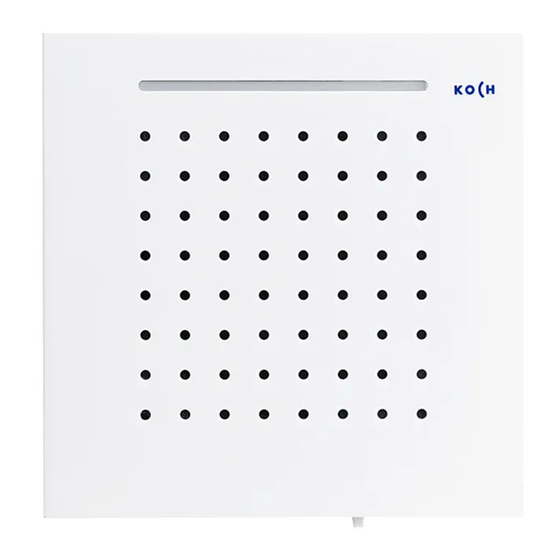

Geräteübersicht rote LED Anzeige Infrarot-Empfänger leuchtet wenn Rufton ausgeschaltet ist blauer Leuchtbalken optische Rufanzeige Lautsprecher für Rufton und Durchsagen Ruf-Aus Schalter Taster Werksein- Schalter um Rufton stellung laden auszuschalten Pos. links : Ruf ein Pos. rechts : Ruf aus Anzeige- und Bedienelemente rote LED Anzeige ... -
Seite 6: Programmierungen
Programmierungen Werkseinstellungen laden Benutzen Sie einen kleinen Schraubenzieher, Drahtstück oder etwas dergleichen. Taster Werkseinstellung drücken und halten… rote LED blinkt zuerst langsam, dann schnell…jetzt Taste loslassen Werkseinstellungen sind geladen Programmieren mit der Infrarot-Fernbedienung ACHTUNG! Jeder, der über die beiliegende Infrarot-Fernbedienung verfügt, kann an jedem Gerät mit Werkseinstellung-Mastercode die Programmierung vornehmen. -
Seite 7: Programmierung Einleiten
Programmierung einleiten Autorisieren mittels beliebige Taste drücken, Infrarot- Quittiersignal ertönt Fernbedienung Mastercode LED rot ist AUS eingeben Mastercode # (Werkseinstellung: Mastercode = 6stellige Seriennummer des Gerätes) Programmier- Ein positives Quittiersignal bereitschaft ertönt. LED rot leuchtet 3 s lang… ... -
Seite 8: Parallel Zu Ser.1 Und 2 Zuordnen
Parallel zu Seriennummern 1 und 2 zuordnen Das Gerät kann zwei (Video-) Innensprechstellen als Läutwerk zugeordnet werden. Ab drei parallel geschaltete Geräte müssen alle mit der P-Ader versogt sein. Programmierung Taste drücken, Mastercode # einleiten (sofern noch (siehe auch Seite 7) nicht erfolgt) ... -
Seite 9: Klangprofil Und Ruftöne Auswählen
Klangprofil und Ruftöne auswählen Für 8 verschiedene eingehende Rufe (Türrufe zweier verschiedener Außensprechstellen, Etagenruf, Internruf, Subtürrufe 1 bis 4) können verschiedene Ruftöne ausgewählt werden. Programmierung Taste drücken, Mastercode # einleiten (sofern noch (siehe auch Seite 7) nicht erfolgt) 20 # Klangprofil # Klangprofil Eingeben ... - Seite 10 3x # Rufton # Ruftonauswahl Eingeben x Rufton 1 = Etagenruf (WE=2) 2 = Internruf (WE=6) 3 = Türruf 1 (AS ≤ Audio- AS-Grenze) (WE=0) 4 = Türruf 2 (AS > Audio- AS-Grenze) (WE=0) 5 = Subtürruf 1 (WE=7) 6 = Subtürruf 2 (WE=8)
-
Seite 11: Klangprofile
Klangprofile Rufton Klangprofil A Klangprofil B Klangprofil C (Werkseinstellung) Geräte : Geräte : TTS25, TTS30, TC31, Geräte : Sky, skyline, TC40, VTC40 TC50, TCH50, ecoos ALDUP.. (ab 2012), carus Alphaton 1 Dreiklang Gong Trumpet Sax Alphaton 2 Melodie 1 Big Ben Alphaton 3 Alphaton dreifach China... -
Seite 12: Optische Rufanzeige Einstellen
Optische Rufanzeige einstellen (blauer Leuchtbalken) Für 8 verschiedene eingehende Rufe (Türrufe 2 verschiedener Aussensprechstellen, Etagenruf, Internruf, Subtürrufe 1 bis 4) können verschiedene Blinksequenzen des blauen Leuchtbalkens und deren Dauer je nach Quelle des Rufes ausgewählt werden. Taste drücken, Mastercode # Programmierung einleiten (sofern noch... - Seite 13 weitere wiederholen optische Ruf- anzeige aus- wählen ungültige Werte Ein negatives Quittiersignal ertönt beim Drücken der # -Taste. LED rot blinkt 3 s lang schnell,… … und danach wieder langsam. weitere Prog- weitere Parameter einstellen rammierungen oder vornehmen Programmierung beenden (nächster Schritt)
-
Seite 14: Ruftonlautstärke Einstellen
Ruftonlautstärke einstellen Taste drücken, Mastercode # Programmierung einleiten (sofern noch (siehe auch Seite 7) nicht erfolgt) Eingeben 5 # Lautstärke # Lautstärke Lautstärke 0 bis 7 (Werkseinstellung WE: 5) Der ausgewählte Rufton gültiger Wert eingegeben ertönt mit eingestellter Lautstärke. -
Seite 15: Audio-As-Grenze Einstellen
Audio-AS-Grenze (für die Rufunterscheidung) einstellen Für die Verwendung mit mehreren Aussensprechstellen kann eine Türrufunterscheidung eingestellt werden (max. zwei unterschiedliche Ruftöne). Jede Aussensprechstelle besitzt eine AS Adresse, mit der folgenden Programmierung können zwei Gruppen gebildet werden (siehe auch Seite 10 und 11). Taste drücken, ... -
Seite 16: Mastercode Ändern
Mastercode ändern Taste drücken, Mastercode # Programmierung einleiten (sofern noch (siehe auch Seite 7) nicht erfolgt) Eingeben 98 # aktueller Mastercode # neuer Mastercode # aktueller neuer Mastercode # Mastercode neuer Mastercode Mastercode 6-stellige Zahl (werkseitig eingestellter neuer Mastercode bei der Inbetrieb- Mastercode... - Seite 17 Werkseinstellungen laden Taste drücken, Mastercode # Programmierung einleiten (sofern noch (siehe auch Seite 7) nicht erfolgt) Eingeben 99 # Mastercode # Mastercode # Mastercode Mastercode Mastercode 6-stellige Zahl richtiger Ein positives Quittiersignal Mastercode ein- ertönt. gegeben, Werkseinstell- ...
-
Seite 18: Programmierung Mit Dem Programmierterminal
Programmierungen mit dem Programmierterminal TCSK01 Information und Anleitung finden Sie im „Programmierhandbuch TCSK01“. Funktionen Parallelzuordnung (das Gerät kann zwei verschiedenen (Video-) Innensprechstellen zugeordnet werden) 40 Parallelruf 1 einschalten Ser-Nr. ParS-Nr. ausschalten 40 Ser-Nr. -
Seite 19: Notizen
Notizen 19/20... -
Seite 20: Service
René Koch AG Service Seestrasse 241 8804 Au/Wädenswil Für Fragen wenden Sie sich bitte an 044 782 6000 unseren technischen Kundendienst 044 782 6001 Fax 044 782 6000 info@kochag.ch www.kochag.ch 044 782 6001 sehen hören sprechen voir entendre parler Technische Änderungen vorbehalten...
