Seite 1: Inhaltsverzeichnis

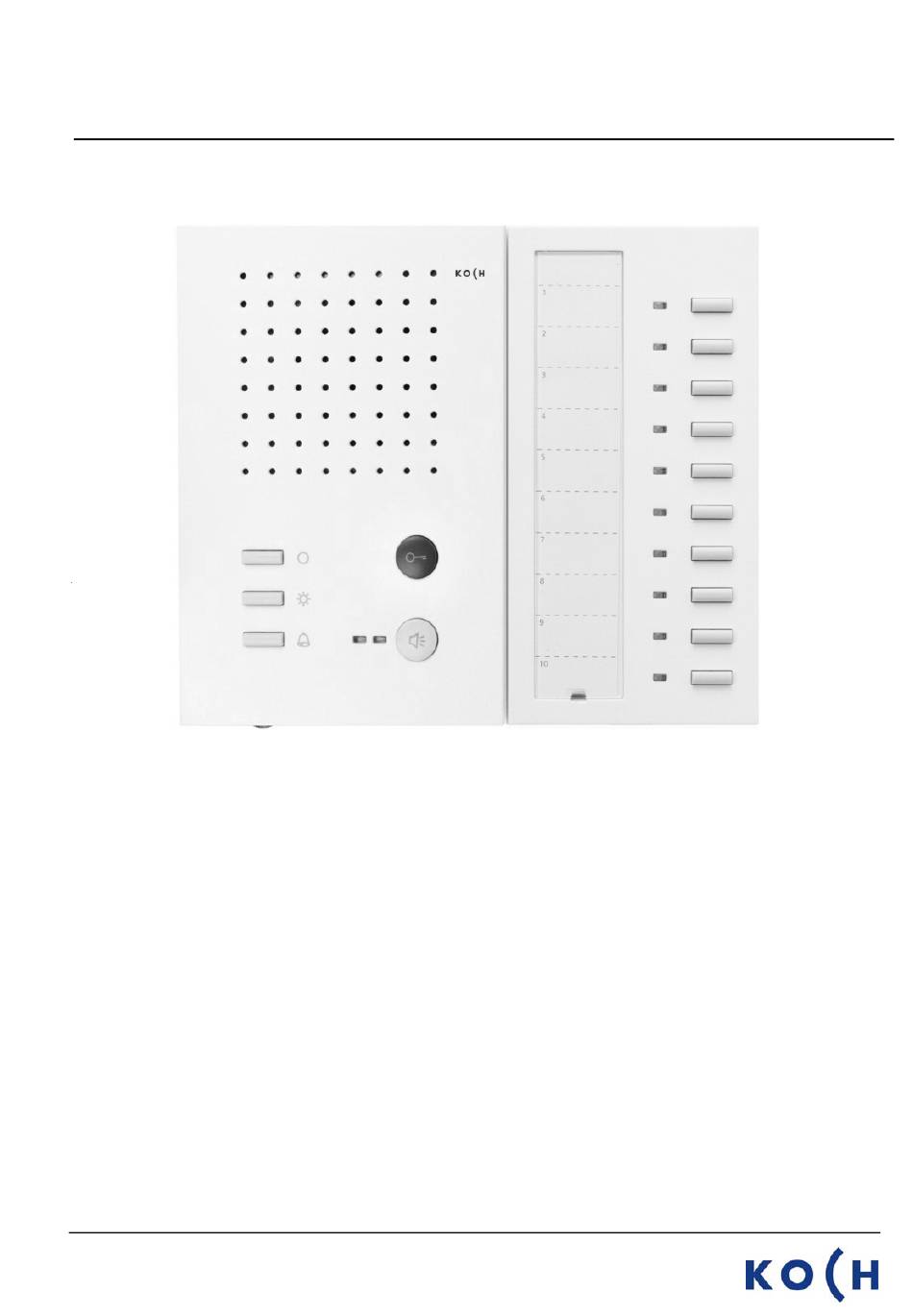

Produktinformation Innensprechstelle TCE31 Seite Inhaltsverzeichnis Montage und Installation Geräteübersicht Anzeige- und Bedienelemente (Grundmodul) Anzeige- und Bedienelemente (Zusatzmodul) Sicherheitshinweise Technische Angaben Inbetriebnahme Einstellungen Programmierung Grundmodul manuell Programmierungen Grundmodul mit TCSK01 Programmierung Zusatzmodul manuell Programmierungen Zusatzmodul mit TCSK01 Reinigung Service 1/12 PI TCE31... -
Seite 2: Montage Und Installation
Montage und Installation Unterschale montieren Achtung! Die Innenstationen dürfen nur spannungslos montiert und demontiert werden! Auf unebenen Untergründen sollte darauf geachtet werden, dass die Schrauben nicht zu fest angezogen werden. Ein zu festes Anziehen der Schrauben hätte eine Verformung der Unterschale zur Folge. Unterschale montieren Ohne Einlassdose Unterschale an den Befestigungs-... - Seite 3 Leitungen anschließen Leitungen gemäss Schema anschliessen. Verbindung von Ober- und Unterschale: Mit dem 4-poligen Kabel beide Einheiten verbinden. Oberschale aufrasten Oberschale auf die beiden Rastwinkel am Halteblech aufsetzen (1) Oberschale einrasten (2). Öffnen des Gerätes An der Unterseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung.
-
Seite 4: Geräteübersicht
Geräteübersicht Funktionsanzeigen 1 - 10 (von oben) Funktionstasten 1 - 10 (von oben Lautsprecher nach unten) Funktionstasten- beschriftung (Beschriftungsstreifen mit Abdeckung) Funktionstaste Türöffnertaste Lichttaste Ruf-Aus Taste Sprechtaste LED Anzeige rot LED Anzeige grün Mikrofon Lautstärke Rufton Grundmodul Zusatzmodul 4/16... -
Seite 5: Anzeige- Und Bedienelemente (Grundmodul)
Anzeige- und Bedienelemente (Grundmodul) Sprechtaste Gesprächsannahme, Sprechen aktivieren, Wechselsprechen Sprechen beenden Ruftonauswahl (Türruf Aussensprechstelle 2, AS 1-63 Türöffnertaste Türe öffnen Sprechen beenden Ruftonauswahl (Türruf Aussensprechstelle 1, AS 0 Funktionstaste □ Steuerfunktion 8 auslösen : ……………………………………………………... -
Seite 6: Anzeige- Und Bedienelemente (Zusatzmodul)
Anzeige- und Bedienelemente (Zusatzmodul) Funktionstasten Anzahl : 10. Auf jede Taste jeweils 6 unabhängig 1 - 10 programmierbare Funktionen : gezielte Türanwahl gezieltes Internrufen Anzeige von Sensorinformationen Rufumleitung von Tür- und Etagenrufen Senden einer Steuerfunktion ... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. - getrennte Führung von Starkstrom- und Schwachstromleitungen - Mindestabstand von 10 cm bei gemeinsamer Leitungsführung - Trennstege einsetzen zwischen Stark- und Schwachstromleitungen in gemeinsam... -
Seite 8: Inbetriebnahme
Inbetriebnahme Spannung erst nach vollständiger Installation anschliessen! Einstellungen Werksseitige Voreinstellungen Die Innensprechstelle enthält ein EEPROM. Die folgenden Geräteeinstellungen sind darin werksseitig gespeichert. Voreingestellte Zeiten Sprechzeit max. 2 Min Blinkdauer der roten LED, wenn Sprechkanal belegt beim Betätigen der Sprechtaste 3 Sek. -
Seite 9: Programmierung Grundmodul Manuell
Programmierung Grundmodul manuell Legende : Die Programmierung erfolgt immer in 4 Schritten : Einleiten der Programmierung Vorauswahl Endauswahl Beenden der Programmierung 1. Einleiten der Programmierung Ruf Aus- Taste drücken (8 Sek.), bis kurzer Quittungston ertönt loslassen 2. Vorauswahl 3. Endauswahl Funktionstaste drücken (8 Sek.) Funktionstaste kurz drücken, bis ein kurzer Quittungston... - Seite 10 Programmierfunktion 2. Vorauswahl 3. Endauswahl Türöffnerautomatik Internruf An der Ziel-Innensprechstelle (auf Funktionstaste) ausführen: Sprechtaste drücken, Hörer abnehmen oder Steuerfunktion 8 (auf Funktionstaste) Automatisches Frei- sprechen nach Internruf einschalten (wenn aus- geschaltet) oder aus- schalten (wenn einge- schaltet) Etagentüröffnerfunktion einschalten (wenn aus- geschaltet) oder aus- schalten (wenn einge- schaltet)
- Seite 11 Programmierfunktion 2. Vorauswahl 3. Endauswahl Parallelruf ausschalten Ruftonauswahl sperren Erweiterte Programmier- ung sperren Programmiersperren aufheben Achtung : Zuerst Programmier- modus an der Zentrale BVS20 einschalten. Schritte 1 – 4 durch- führen. Programmiermodus der Anlage ausschalten. Grundeinstellung laden Türöffnertaste 8 Sek. lang drücken 4.
-
Seite 12: Programmierungen Grundmodul Mit Tcsk01
Programmierungen Grundmodul mit dem Programmierterminal TCSK01 Weitere Informationen und Anleitung im „Programmierhandbuch TCSK01“. Funktionen Wechselsprechgeräte suchen 52 Parallelzuordnung Parallelruf einschalten 99 Ser-Nr. ParS-Nr. ausschalten 99 Ser-Nr. Ser.-Nr. = die Seriennummer der neu zu konfigurierenden Innenstation ParSNr. -
Seite 13: Programmierung Zusatzmodul Manuell
Programmierung Zusatzmodul manuell Beachten : Die Busaktion (Schritt 2) muss innerhalb 40 Sek. nach dem Einleiten der Programmierung erfolgen (siehe Seite 14). Gezielte Anwahl einer 1. Programmierung einleiten Aussensprechstelle und Türöffner 2. Programmierter Sonneriedrücker an der Aussensprech- stelle kurz drücken 3. - Seite 14 1. Programmierung einleiten Rufausschalttaste auf dem Grundmodul drücken (8 Sek.) bis ein kurzer Quittungston ertönt und die 7 oberen LEDs blinken loslassen 2. Programmierung beenden (oder automatische Abschaltung nach 40 Sek.) Quittungston ertönt, Rufausschalttaste auf dem LEDs löschen (nach ca. 40 Sek.) Grundmodul kurz drücken Programmierungen Zusatzmodul mit dem Programmierterminal TCSK01 14/16...
-
Seite 15: Programmierungen Zusatzmodul Mit Tcsk01
Die Busaktion (Schritt 2) kann mit dem Programmierterminal anstatt am Zielgerät ausgeführt werden. Die Eingabe muss innerhalb von 40 Sek. nach dem Einleiten der Programmierung erfolgen (Schritt 1, siehe Seite 11). auf TCSK01 : Gezielte Anwahl einer Aussensprechstelle und Türöffner ... -
Seite 16: Reinigung
Stärkere Verschmutzungen mit einem milden Haushaltsreiniger entfernen. Eindringen von Wasser unbedingt vermeiden ! Keine scharfen oder kratzenden Reinigungsmittel verwenden ! Service René Koch AG Seestrasse 241 Für Fragen wenden Sie sich bitte an 8804 Au/Wädenswil unseren technischen Kundendienst 044 782 6000...
