Produktinformation

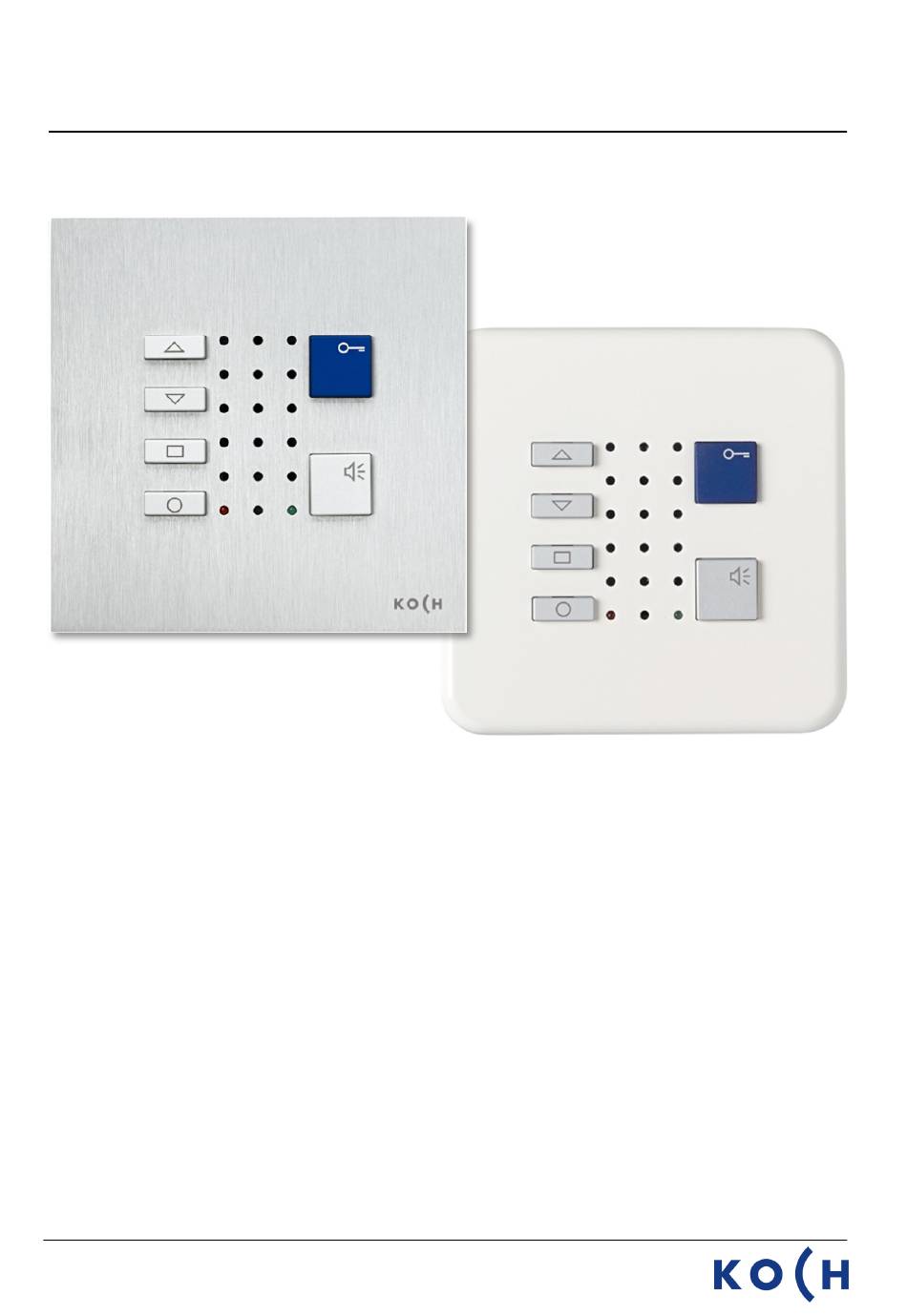

Innensprechstelle TC40/Alu, TC40/Classic/A
Inhaltsverzeichnis
Sicherheitshinweise
Technische Daten
Montage und Installation
Geräteübersicht
Anzeige- und Bedienelemente
Inbetriebnahme
Einstellungen
Programmierungen mit TCSK01
Fehlererkennung und -behebung
Konfigurationsmöglichkeiten
Service
Reinigung
1/8
PI TC40 Alu
Seite
2
2
3
3
4
5
5
6
6
7
8
8
04.25
Werbung
Verwandte Anleitungen für Koch TC40/Alu
Inhaltszusammenfassung für Koch TC40/Alu
- Seite 1 Produktinformation Innensprechstelle TC40/Alu, TC40/Classic/A Inhaltsverzeichnis Seite Sicherheitshinweise Technische Daten Montage und Installation Geräteübersicht Anzeige- und Bedienelemente Inbetriebnahme Einstellungen Programmierungen mit TCSK01 Fehlererkennung und -behebung Konfigurationsmöglichkeiten Service Reinigung PI TC40 Alu 04.25...
- Seite 2 Adern a und b die Spannung von 32 VDC nicht überschritten wird. Technische Daten Spannungsversorgung: 24 VDC +/- 8 % (über Zentrale) Gehäuse: Aluminium farblos eloxiert, resp. weiss lackiert Abmessung TC40/Alu (BHT): 88x88x44/7 mm Abmessung TC40/Classic/A (BHT): 90x90x44/7 mm Einsatz-Temperatur: 0 °C bis +40 °C Eingangsstrom: I (a) = 0.06 mA, I (P) = 2.5 mA in Ruhe...
- Seite 3 Montage und Installation Achtung! Die Innensprechstellen dürfen nur spannungslos montiert und demontiert werden! Leitungen anschliessen und Montage Die optimale Montagehöhe beträgt 1.60 m (Geräte-Oberkante). 1. Montagerahmen auf Einlassdose Gr. I schrauben. Senkkopfschrauben verwenden. 2. Drähte am Gerät anschliessen. Die Anschlussklemme ist auf Stiften aufgesteckt, sie kann zur Vereinfachung ausgezogen werden.
- Seite 4 Anzeige- und Bedienelemente Sprechen zur Aussensprechstelle oder Intern ohne weitere Sprechtaste Bedienung (freisprechen) Ruftonauswahl Türruf Aussensprechstelle 2 (AS 1-63) Türe öffnen Türöffnertaste Ruftonauswahl Türruf Aussensprechstelle 1 (AS 0) Reglertaste AUF Rufton einschalten (rote LED erlischt) ...
- Seite 5 Inbetriebnahme Spannung erst nach vollständiger Installation einschalten! Einstellungen ○ Programmiermodus einschalten Funktionstaste ca. 8 s drücken bis ein kurzer Signalton ertönt rote und grüne LED Anzeigen blinken Sprechtaste kurz drücken rote und grüne LED Anzeigen leuchten dauerhaft ...
- Seite 6 Programmierungen mit dem Programmierterminal TCSK01 Information und Anleitung finden Sie im „Programmierhandbuch TCSK01“. Funktionen 90 ○ Ser-Nr. ZielSNr Rufumleitung (Funktionstaste 91 ○ Ser-Nr. Türmatik (Funktionstaste 92 ○ Ser-Nr. IntSNr Internruf 1 (Funktionstaste ...
- Seite 7 Konfigurationsmöglichkeiten x Funktion Manuell TCSK01 Software STC-C Werks- Ab Version 1.19.x einstellung Ruftonlautstärke einstellen – Stufe 3 von 4 Sprachlautstärke einstellen – Stufe 3 von 4 Türe / 1 Ruftöne für Türrufe, Internrufe und Etagenrufe – Intern / 7 auswählen Etagenruf / 3 Rufton für Türruf 2 auswählen –...
- Seite 8 Innensprechstelle mit einem trockenen oder leicht feuchten Tuch reinigen. Stärkere Verschmutzungen mit einem milden Haushaltsreiniger entfernen. Eindringen von Wasser unbedingt vermeiden ! Keine scharfen oder kratzenden Reinigungsmittel verwenden ! René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 info@kochag.ch www.kochag.ch sehen hören sprechen...
