1. L'audio ad alta deinizione supporta le funzioni Jack sensing, ma il ilo del pannello
2. Se si utilizza un pannello audio AC'97, installarlo sull'header audio del pannello anteri-

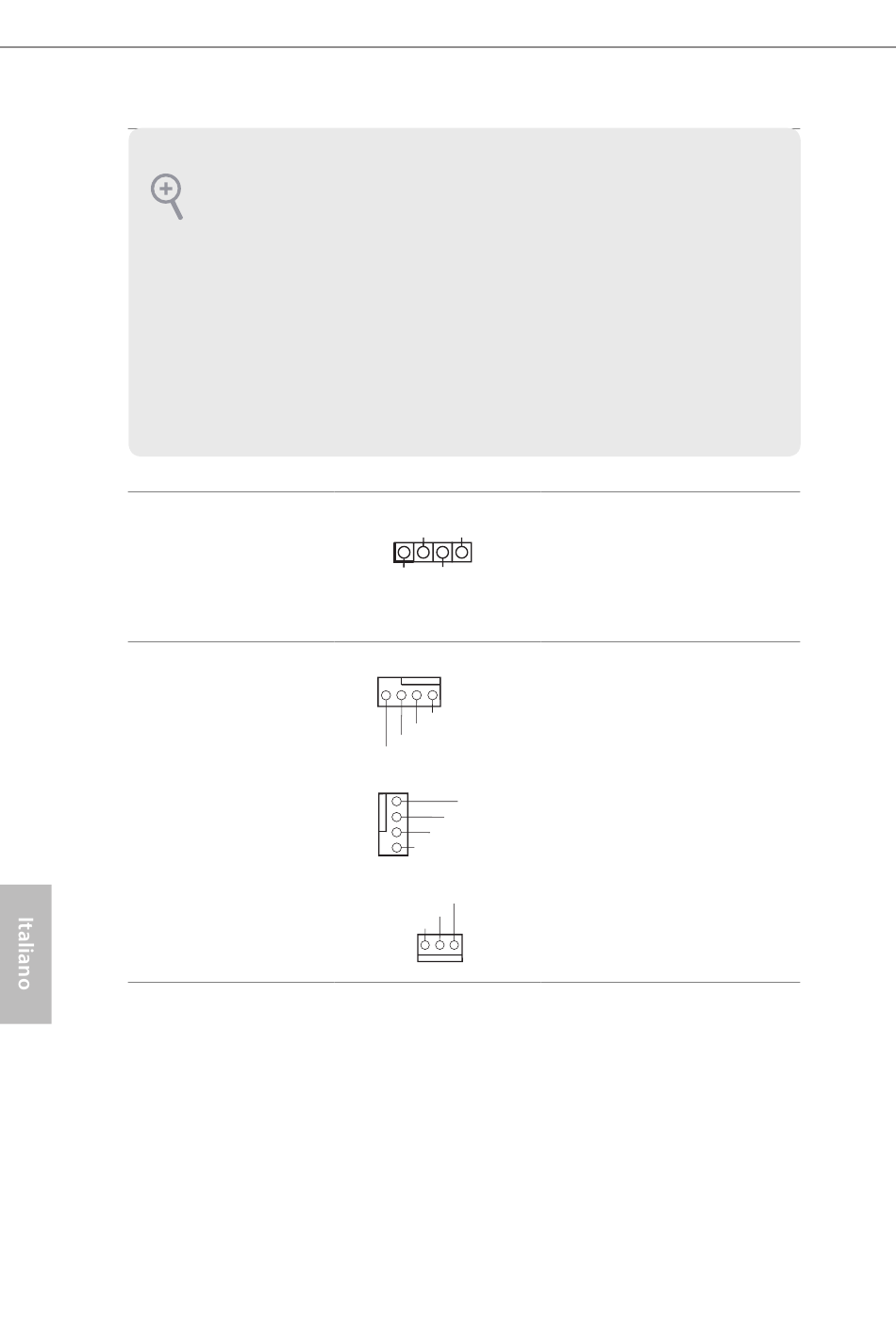

Header altoparlante chas-
sis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 20)
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 14)
(CHA_FAN2 a 4 pin)
(vedere pag. 1, n. 7)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
54
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni
presenti nel nostro manuale e nel manuale dello chassis per installare il sistema.
ore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di
controllo Realtek e regolare il "Volume di registrazione".
DUMMY
1
+5V
FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
FAN_SPEED
Collegare l'altoparlante
SPEAKER
dello chassis a questo
DUMMY
header.
Collegare i cavi della
ventola ai connettori della
GND
ventola e far corrispondere
+12V
il ilo nero al pin di terra.
GND
+12V
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
