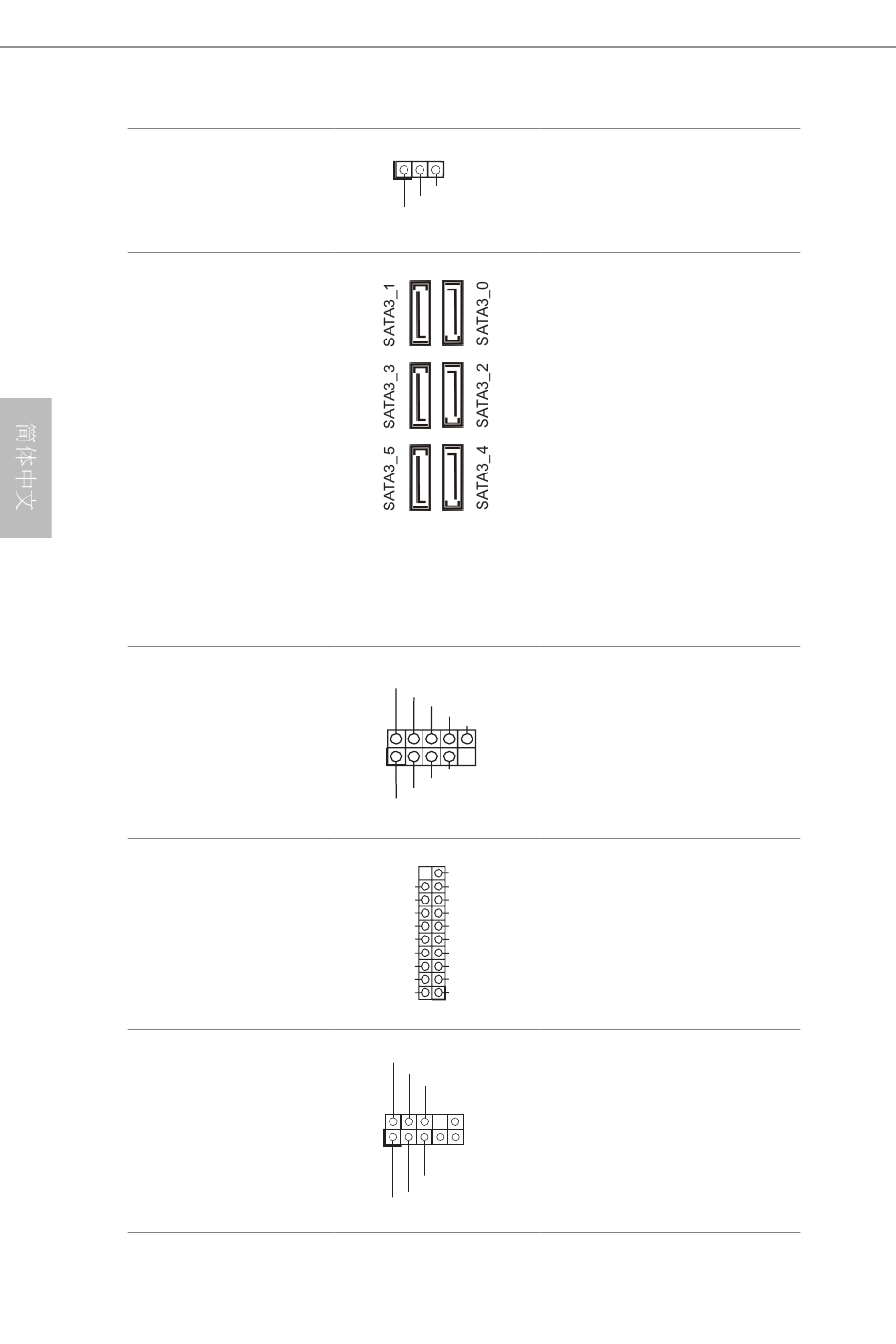

电源 LED 接脚
(3 针 PLED1)
（见第 1 页，第 16 个）
串行 ATA3 接口
(SATA3_0:
见第 1 页，第 9 个）
(SATA3_1:
见第 1 页， 第 8 个）
(SATA3_2:
见第 1 页， 第 11 个）
(SATA3_3:
见第 1 页，第 10 个）
(SATA3_4:
见第 1 页，第 13 个）
(SATA3_5:
见第 1 页，第 12 个）
USB 2.0 接脚
(9 针 USB2_9)
（见第 1 页，第 17 个）
(9 针 USB4_5)
（见第 1 页，第 18 个）
USB 3.0 接脚
(19 针 USB3_4_5)
（见第 1 页，第 6 个）
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 23 个）
130
1
PLED-
PLED+
PLED+
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
请将机箱电源 LED 连接
到此接脚以指示系统电
源状态。
这六个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
除 I/O 面板上的两个 USB
2.0 端口外，此主板上还
有两个接脚。 每个 USB
2.0 接脚可以支持两个端
口。
除 I/O 面板上的四个 USB
3.0 端口外，此主板上还
有一个接脚。 每个 USB
3.0 接脚可以支持两个端
口。
此接脚用于将音频设备
连接到前音频面板。
