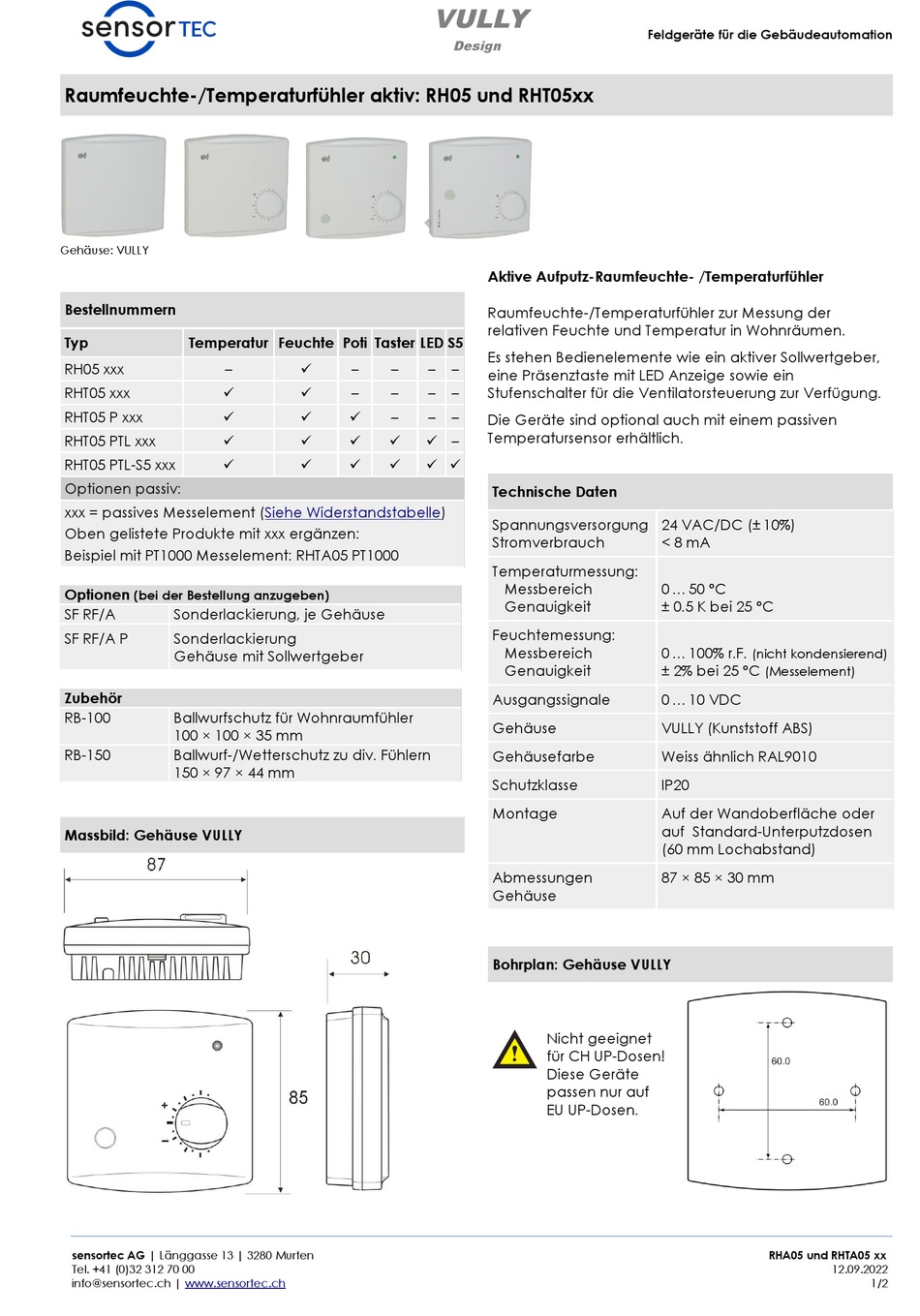

Sensortec VULLY RHT05 Serie Kurzanleitung

Raumfeuchte-/Temperaturfühler aktiv: RH05 und RHT05xx
Gehäuse: VULLY
Bestellnummern
Typ Temperatur Feuchte Poti Taster LED S5
RH05 xxx –
RHT05 xxx

RHT05 P xxx

RHT05 PTL xxx

RHT05 PTL-S5 xxx

Optionen passiv:
xxx = passives Messelement
Oben gelistete Produkte mit xxx ergänzen:
Beispiel mit PT1000 Messelement: RHTA05 PT1000
Optionen
(bei der Bestellung anzugeben)
SF RF/A Sonderlackierung, je Gehäuse
SF RF/A P Sonderlackierung
Gehäuse mit Sollwertgeber
Zubehör
RB-100 Ballwurfschutz für Wohnraumfühler
100 × 100 × 35 mm
RB-150 Ballwurf-/Wetterschutz zu div. Fühlern
150 × 97 × 44 mm
Massbild: Gehäuse VULLY
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
– – –

– – –

– –
 
 –
  
    
(Siehe Widerstandstabelle)
VULLY
Design
Aktive Aufputz-Raumfeuchte- /Temperaturfühler
Raumfeuchte-/Temperaturfühler zur Messung der
relativen Feuchte und Temperatur in Wohnräumen.
Es stehen Bedienelemente wie ein aktiver Sollwertgeber,
–
eine Präsenztaste mit LED Anzeige sowie ein
– Stufenschalter für die Ventilatorsteuerung zur Verfügung.
–
Die Geräte sind optional auch mit einem passiven
Temperatursensor erhältlich.
Technische Daten
Spannungsversorgung
Stromverbrauch
Temperaturmessung:
Messbereich
Genauigkeit
Feuchtemessung:
Messbereich
Genauigkeit
Ausgangssignale
Gehäuse
Gehäusefarbe
Schutzklasse
Montage
Abmessungen
Gehäuse
Bohrplan: Gehäuse VULLY
Nicht geeignet
für CH UP-Dosen!
Diese Geräte
passen nur auf
EU UP-Dosen.
Feldgeräte für die Gebäudeautomation
24 VAC/DC (± 10%)
< 8 mA
0 ... 50 °C
± 0.5 K bei 25 °C
0 ... 100% r.F.
(nicht kondensierend)
± 2% bei 25 °C
(Messelement)
0 ... 10 VDC
VULLY (Kunststoff ABS)
Weiss ähnlich RAL9010
IP20
Auf der Wandoberfläche oder
auf Standard-Unterputzdosen
(60 mm Lochabstand)
87 × 85 × 30 mm
RHA05 und RHTA05 xx
12.09.2022
1/2
