Installationsanleitung
8

Installation

Datenadapter bestücken
Ein Betrieb des Geräts ohne Wake-Up-Signal ist nicht möglich.
Um Lithiumbatterien zu laden, muss zusätzlich eine CAN-
Verbindung hergestellt werden.
Batterien anschließen
Um die Batterien (Starterbatterie und Zusatzbatterie) anzuschließen, führen
Sie folgende Schritte aus:
1. Trennen Sie die Batterien vom Bordnetz.
Warnung: Trennen Sie zuerst die Minusleitung.
2. Sichern Sie die Plusleitungen möglichst nahe an den Batterien mit
geeigneten Sicherungen ab (50 A).
3. Verbinden Sie die Ausgänge (2) und (4) des Geräts mit den Pluspolen der
Batterien.
4. Verbinden Sie die gemeinsame Masse (3) des Geräts mit den
Minuspolen der Batterie.
5. Verbinden Sie die Batterien wieder mit dem Bordnetz.
Die Batterien sind angeschlossen.

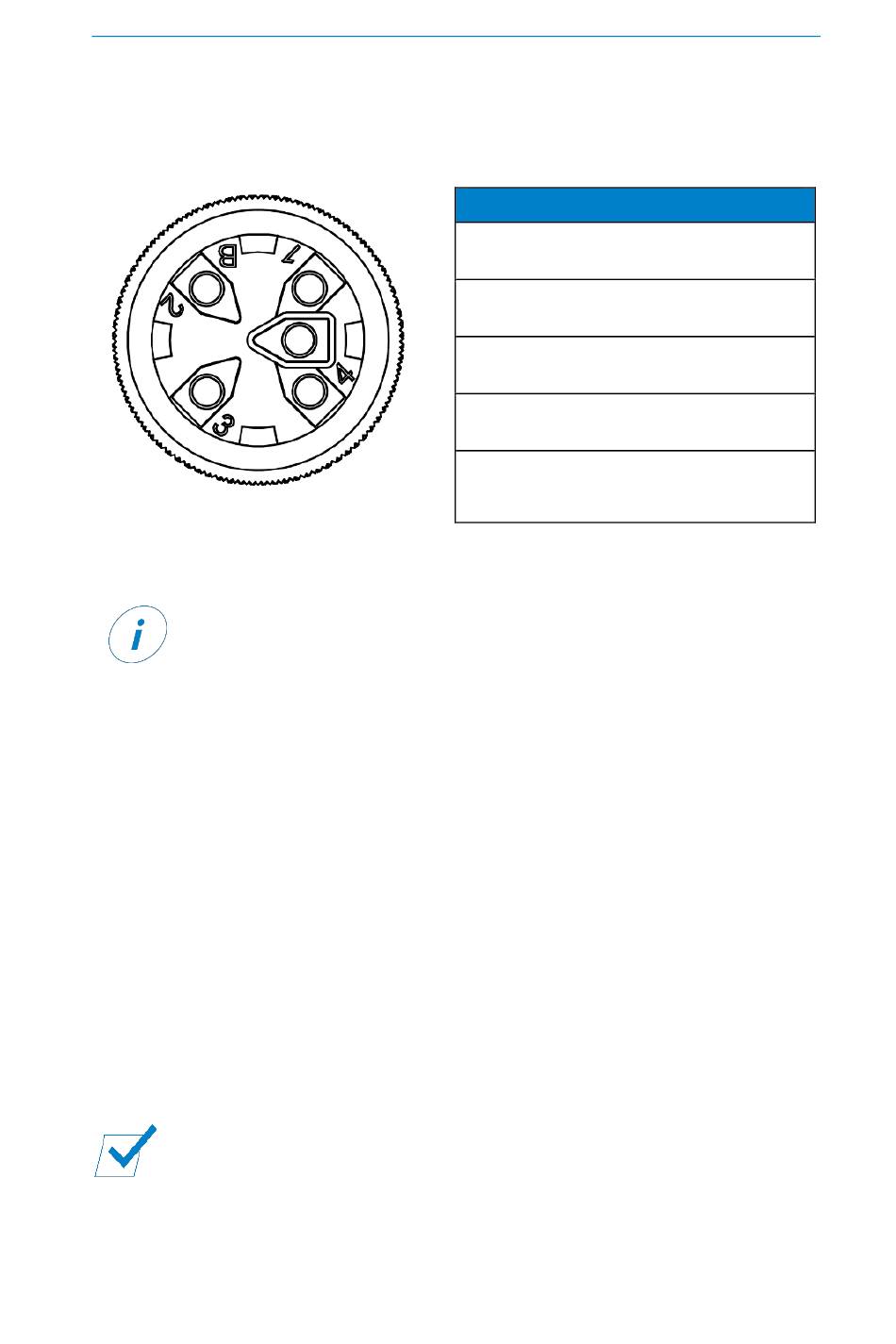

Anschluss
1 – Single Wire
2 – Wake-Up-Signal (D+)
3 – Masse
4 – CAN High
5 – CAN Low
Seite 6 von 10
