- Seite 1 LADEBOOSTER CLP 600 BENUTZERHANDBUCH 10.12.2020 VERSION 3 Hersteller www.leab.eu...
-
Seite 2: Inhaltsverzeichnis
6 Ladekennlinie......................... 7 Montage............................ 8 Installation ..........................9 Normalbetrieb........................10 9. 1 Gerät einschalten...................... 10 9. 2 Gerät ausschalten ..................... 9. 3 Betriebsstatus......................10 Notstart-Funktion......................... 11 Entsorgung..........................12 EU-Konformitätserklärung ....................13 Anschlussplan: Lithiumbatterie von Clayton Power ..........14 Anschlussplan: Bleibatterie....................14... -
Seite 3: Über Das Handbuch
LEAB Automotive GmbH 1 Über das Handbuch Dieses Benutzerhandbuch ist eine Ergänzung zur Original-Betriebsanleitung des Herstellers Clayton Power. Lesen Sie dieses Handbuch aufmerksam und bewah- ren Sie es auf. Dieses Handbuch richtet sich an Fachkräfte im Bereich der Kfz- Elektrik. - Seite 4 LEAB Automotive GmbH WARNUNG Gefährdung, die zu schweren Verletzungen oder Tod führen kann Ein Sicherheitshinweis mit dem Signalwort WARNUNG bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Lesen Sie den Sicherheitshinweis aufmerksam durch und befolgen Sie die Anweisung zur Vermeidung.
-
Seite 5: Allgemeine Sicherheit
LEAB Automotive GmbH 2 Allgemeine Sicherheit Dieses Handbuch unterstützt einen sicheren Umgang mit dem Gerät. Verwenden Sie das Gerät nur nach dem bestimmungsgemäßen Gebrauch. Beachten Sie die aufgeführten Sicherheitshinweise. WARNUNG Verletzungsgefahr durch beschädigte, gefrorene oder verformte Batterien Beschädigte, gefrorene oder verformte Batterien können Verletzungen hervorrufen. -
Seite 6: Bestimmungsgemäßer Gebrauch

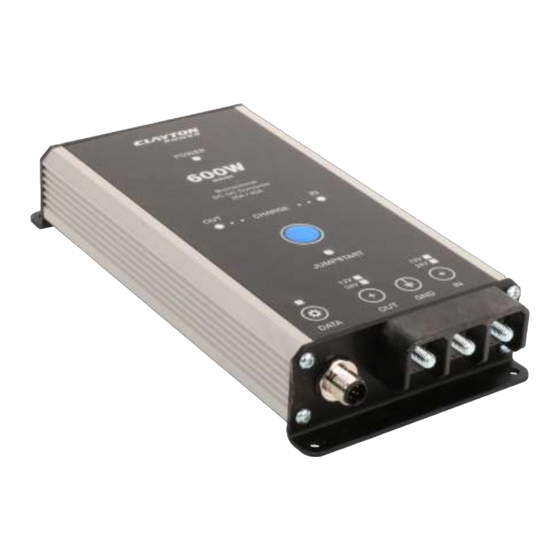

LEAB Automotive GmbH 2. 1 Bestimmungsgemäßer Gebrauch Der Ladebooster CLP 600 ist für den Festeinbau in Fahrzeugen zum Laden von Zusatzbatterien (Blei und Lithium) entwickelt. Das Gerät kann sowohl in 24-V- als auch in 12-V-Bordnetzen eingesetzt werden und lädt Batterien mit Nenn- spannungen von 12 V und 24 V. -
Seite 7: Technische Daten
2 Ausgang (+) 3 Masse (GND) 4 Eingang (+) 5 Jumpstart-Taste (Notstart) 4 Technische Daten Art.-Nr. 1041004001 Modell CLP 600 Eingangsspannung 12 V/24 V (11,5 V … 32 V) Eingangsstrom, max. 45 A Ausgangsspannung 14,4 V/28,8 V (mit Kennlinie) Ausgangsstrom, max. -
Seite 8: Ladekennlinie
LEAB Automotive GmbH Anzahl Kabelschuh, 16 Schraube, 16 mm 6 Ladekennlinie Die Ladung von Bleibatterien erfolgt vollautomatisch mit einer fünfstufigen La- dekennlinie zur optimalen Ladung der Batterie. Phase Beschreibung 12 V 24 V Stage 1 Konstanter Strom 40 A 20 A (Level 1) Stage 2 Konstante Spannung... -
Seite 9: Montage
LEAB Automotive GmbH Phase Beschreibung 12 V 24 V Stage 5 Ladeerhaltung 13,5 V 27,0 V – Level 2 hat ein Zeitlimit von 8 h. – Der Ladevorhang startet erneut in Phase 1, wenn der Strom in der Ladeer- haltung 10 A übersteigt. 7 Montage Um das Gerät zu montieren, führen Sie folgenden Schritt aus: HINWEIS... -
Seite 10: Normalbetrieb
LEAB Automotive GmbH HINWEIS Ein Betrieb des Geräts ohne Wake-Up-Signal ist nicht möglich. Um Lithiumbatterien zu laden, muss zusätzlich eine CAN- Verbindung hergestellt werden. Batterien anschließen Um die Batterien (Starterbatterie und Zusatzbatterie) anzuschließen, führen Sie folgende Schritte aus: 1. Trennen Sie die Batterien vom Bordnetz. WARNUNG! Trennen Sie zuerst die Minusleitung. -
Seite 11: Gerät Ausschalten
LEAB Automotive GmbH 9. 2 Gerät ausschalten Das Gerät schaltet automatisch aus, wenn kein Wake-Up-Signal (Pin 2) anliegt. 9. 3 Betriebsstatus Die verschiedenen LEDs zeigen den Betriebsstatus des Geräts. Zustand Beschreibung Power Grün, Dauerlicht Gerät aktiv, Wake-Up-Signal aktiv Grün, blinkend, 1x Gerät im Standby-Modus, Wake-Up- Signal aktiv Charge OUT... -
Seite 12: Notstart-Funktion
Das System darf nicht über den Hausmüll entsorgt werden. Führen Sie es einer Recyclingstelle zu oder schicken Sie es an Ihre Verkaufsstelle. 12 EU-Konformitätserklärung Der Ladebooster CLP 600 von Clayton Power stimmt mit den Anforderungen der folgenden Richtlinien überein: – 2014/30/EU: EMV – 2011/65/EU: RoHS... -
Seite 13: Anschlussplan: Lithiumbatterie Von Clayton Power
LEAB Automotive GmbH 13 Anschlussplan: Lithiumbatterie von Clayton Power LEAB Automotive GmbH Thorshammer 6 24866 Busdorf... -
Seite 14: Anschlussplan: Bleibatterie
LEAB Automotive GmbH 14 Anschlussplan: Bleibatterie LEAB Automotive GmbH Thorshammer 6 24866 Busdorf... - Seite 15 LEAB Automotive GmbH LEAB Automotive GmbH Thorshammer 6 24866 Busdorf...
- Seite 16 Wir machen Strom mobil. LEAB Automotive GmbH Thorshammer 6 24866 Busdorf Tel: +49 (0) 4621 9 78 60-0 Fax: +49 (0) 4621 9 78 60-360 info@leab.eu Ohne die ausdrückliche schriftliche Genehmigung durch LEAB ist es nicht erlaubt, die Inhalte dieser Anleitung zu kopieren, zu vervielfälti- gen, zu übersetzen oder in anderweitiger Form an Dritte weiterzurei- chen.
