Installationsanleitung
6

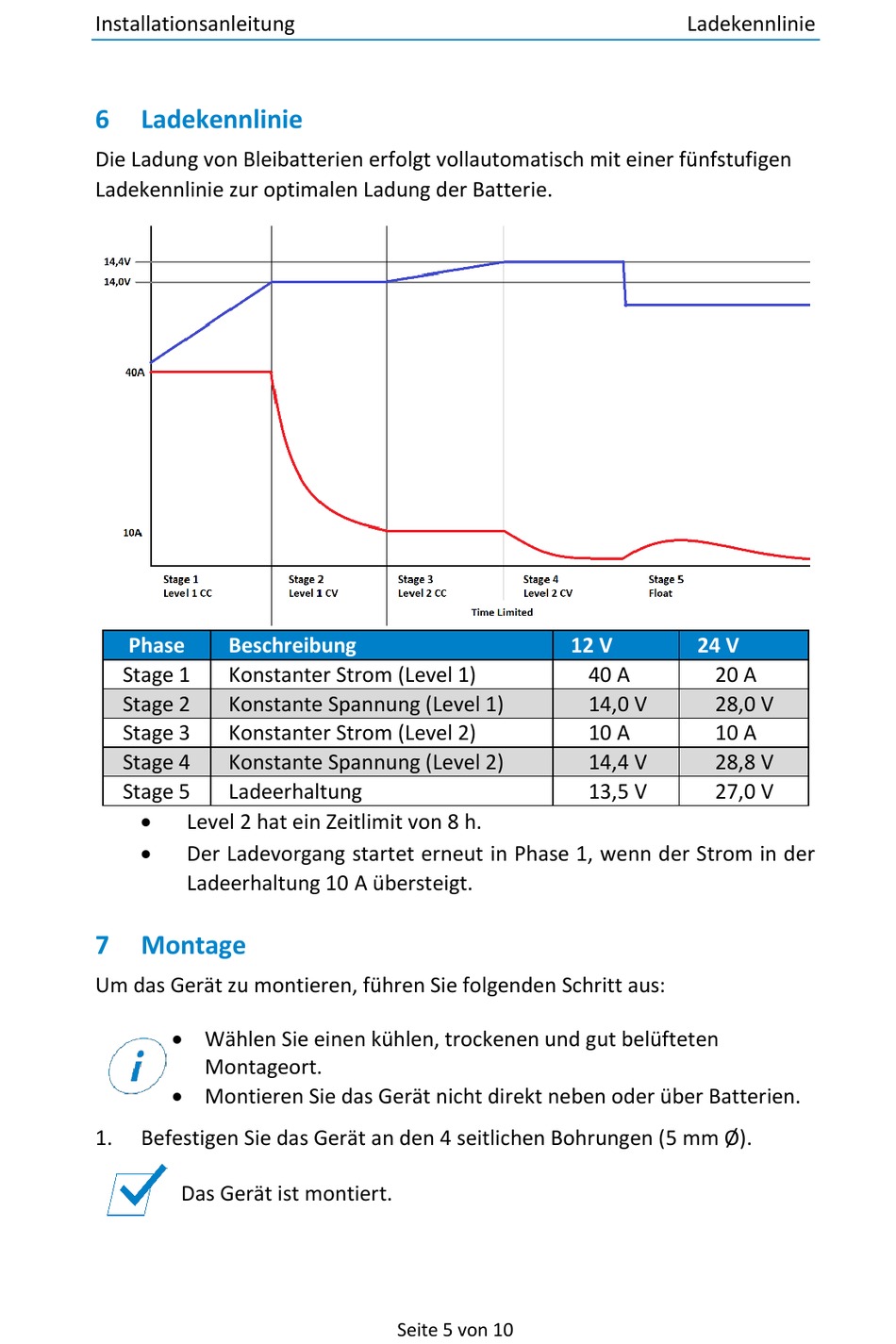

Ladekennlinie
Die Ladung von Bleibatterien erfolgt vollautomatisch mit einer fünfstufigen
Ladekennlinie zur optimalen Ladung der Batterie.
Phase
Beschreibung
Stage 1
Konstanter Strom (Level 1)
Stage 2
Konstante Spannung (Level 1)
Stage 3
Konstanter Strom (Level 2)
Stage 4
Konstante Spannung (Level 2)
Stage 5
Ladeerhaltung
Level 2 hat ein Zeitlimit von 8 h.
Der Ladevorgang startet erneut in Phase 1, wenn der Strom in der
Ladeerhaltung 10 A übersteigt.
7
Montage
Um das Gerät zu montieren, führen Sie folgenden Schritt aus:
Wählen Sie einen kühlen, trockenen und gut belüfteten
Montageort.
Montieren Sie das Gerät nicht direkt neben oder über Batterien.
1.
Befestigen Sie das Gerät an den 4 seitlichen Bohrungen (5 mm Ø).
Das Gerät ist montiert.
Seite 5 von 10
Ladekennlinie
12 V
24 V
40 A
20 A
14,0 V
28,0 V
10 A
10 A
14,4 V
28,8 V
13,5 V
27,0 V
