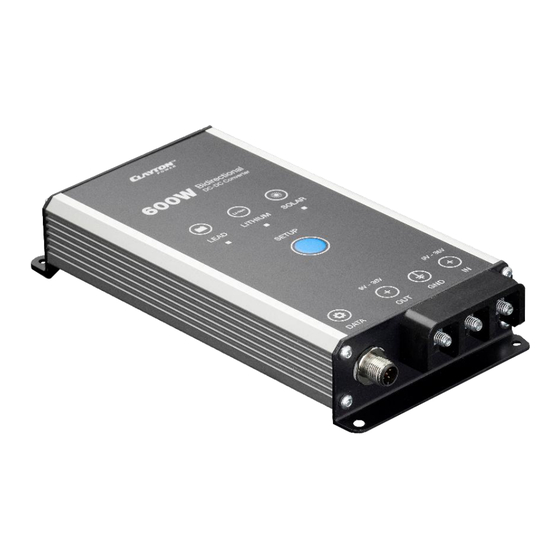

Clayton Power CLP 600 Benutzerhandbuch

Bidirektionaler dc-dc-wandler mit ladekennlinie
Vorschau ausblenden Andere Handbücher für CLP 600:

Werbung

Ladebooster von
CLP 600
Bidirektionaler DC-DC-Wandler mit Ladekennlinie
Benutzerhandbuch
LEAB Automotive GmbH
Thorshammer 6
24866 Busdorf
Benutzerhandbuch
Version: V1.2
Ausgabedatum: 16.04.2020

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Clayton Power CLP 600

  • Seite 1 Ladebooster von CLP 600 Bidirektionaler DC-DC-Wandler mit Ladekennlinie Benutzerhandbuch LEAB Automotive GmbH Benutzerhandbuch Thorshammer 6 Version: V1.2 24866 Busdorf Ausgabedatum: 16.04.2020...
  • Seite 2: Inhaltsverzeichnis

    Anschlussplan: Bleibatterie ..............10 Zu diesem Handbuch Dieses Benutzerhandbuch ist eine Ergänzung zur Original-Betriebsanleitung des Herstellers Clayton Power. Lesen Sie dieses Handbuch aufmerksam und bewahren Sie es auf. Dieses Handbuch richtet sich an Fachkräfte im Bereich der Kfz-Elektrik. Innerhalb dieses Handbuchs werden Sie über Warn- und Sicherheitshinweise auf mögliche Gefahren im Umgang mit dem Gerät...
  • Seite 3: Allgemeine Sicherheit

    Dieses Handbuch unterstützt einen sicheren Umgang mit dem Gerät. Verwenden Sie das Gerät nur nach dem bestimmungsgemäßen Gebrauch: Der Ladebooster CLP 600 ist für den Festeinbau in Fahrzeugen zum Laden von Zusatzbatterien (Blei und Lithium) entwickelt. Das Gerät kann sowohl in 24-V- als auch in 12-V-Bordnetzen eingesetzt werden und lädt Batterien mit...
  • Seite 4: Über Das Gerät

    Benutzerhandbuch Über das Gerät Beachten Sie die folgenden Sicherheitshinweise:  Gefahr durch beschädigte, gefrorene oder verformte Batterien: Stellen Sie vor der Ladung sicher, dass die Batterie unbeschädigt und der Elektrolyt nicht gefroren ist.  Gerätedefekt durch fehlerhafte Montage: Montieren Sie das Gerät an einem trockenen und kühlen Ort.
  • Seite 5: Lieferumfang

    Datenadapter, Mutter, M6 Federscheibe, M6 Kabelschuh, 16 mm² Schraube, 16 mm Technische Daten Ladebooster CLP 600 Eingangsspannung 12 V / 24 V (11,5 V … 32 V) Eingangsstrom, max. 45 A Ausgangsspannung 14,4 V / 28,8 V (mit Kennlinie) Ausgangsstrom, max.
  • Seite 6: Ladekennlinie

    Installationsanleitung Ladekennlinie Ladekennlinie Die Ladung von Bleibatterien erfolgt vollautomatisch mit einer fünfstufigen Ladekennlinie zur optimalen Ladung der Batterie. Phase Beschreibung 12 V 24 V Stage 1 Konstanter Strom (Level 1) 40 A 20 A Stage 2 Konstante Spannung (Level 1) 14,0 V 28,0 V Stage 3...
  • Seite 7: Installation

    Installationsanleitung Installation Installation Datenadapter bestücken Anschluss 1 – Single Wire 2 – Wake-Up-Signal (D+) 3 – Masse 4 – CAN High 5 – CAN Low Ein Betrieb des Geräts ohne Wake-Up-Signal ist nicht möglich. Um Lithiumbatterien zu laden, muss zusätzlich eine CAN- Verbindung hergestellt werden.
  • Seite 8: Normalbetrieb

    Installationsanleitung Normalbetrieb Normalbetrieb Gerät einschalten Der Ladevorgang beginnt automatisch, wenn ein Wake-Up-Signal (Pin 2) anliegt. Ein Betrieb des Geräts ohne Wake-Up-Signal ist nicht möglich. Wird eine Bleibatterie geladen, leuchtet die Status-LED „LEAD“ grün. Wird eine Lithiumbatterie geladen, leuchtet die Status-LED „LITHIUM“...
  • Seite 9: Betriebsstatus

    Das Gerät darf nicht über den Hausmüll entsorgt werden. Führen Sie es einer Recyclingstelle zu oder schicken Sie es an Ihre Verkaufsstelle. 13 EU-Konformitätserklärung Der Ladebooster CLP 600 von Clayton Power stimmt mit den Anforderungen der folgenden Richtlinien überein: 2014/30/EU:...
  • Seite 10: Anschlussplan: Lithiumbatterie Von Clayton Power

    Installationsanleitung Anschlussplan: Lithiumbatterie von Clayton Power 14 Anschlussplan: Lithiumbatterie von Clayton Power Seite 9 von 10...
  • Seite 11: Anschlussplan: Bleibatterie

    Installationsanleitung Anschlussplan: Bleibatterie 15 Anschlussplan: Bleibatterie Seite 10 von 10...
  • Seite 12 LEAB Automotive GmbH Thorshammer 6 24866 Busdorf Deutschland Tel.: +49(0) 4621 9 78 60-0 Fax: +49(0) 4621 9 78 60-260 E-Mail: anfrage@leab.eu Web: www.leab.eu...
