- Seite 1 LADEBOOSTER CLP 600 Hergestellt BENUTZERHANDBUCH VERSION 4 24.03.2021 www.leab.eu LEAB Automotive GmbH Thorshammer 6 24866 Busdorf...
-
Seite 2: Inhaltsverzeichnis
4 Technische Daten ......................... 5 Lieferumfang........................... 6 Ladekennlinie......................... 7 Montage............................ 8 Installation ..........................9 Normalbetrieb........................10 Gerät einschalten...................... 10 Gerät ausschalten ..................... Betriebsstatus......................10 Notstart-Funktion......................... 11 Entsorgung..........................12 EU-Konformitätserklärung ....................13 Anschlussplan: Lithiumbatterie von Clayton Power ..........14 14 Anschlussplan: Bleibatterie.................... -
Seite 3: Über Das Handbuch
LEAB Automotive GmbH 1 Über das Handbuch Dieses Benutzerhandbuch ist eine Ergänzung zur Original-Betriebsanleitung des Herstellers Clayton Power. Lesen Sie dieses Handbuch aufmerksam und bewahren Sie es auf. Dieses Handbuch richtet sich an Fachkräfte im Bereich der Kfz-Elektrik. Jegliche Modifikationen am Produkt oder den dazugehörigen Komponenten sind untersagt und entsprechen nicht dem bestimmungsgemäßen Gebrauch. -
Seite 4: Allgemeine Sicherheit
LEAB Automotive GmbH WARNUNG Gefährdung, die zu schweren Verletzungen oder Tod führen kann Ein Sicherheitshinweis mit dem Signalwort WARNUNG bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Lesen Sie den Sicherheitshinweis aufmerksam durch und befolgen Sie die Anweisung zur Vermeidung. -
Seite 5: Bestimmungsgemäßer Gebrauch
LEAB Automotive GmbH WARNUNG Verletzungsgefahr durch beschädigte, gefrorene oder verformte Batterien Beschädigte, gefrorene oder verformte Batterien können Verletzungen hervorrufen. 1. Stellen Sie vor Gebrauch der Batterie sicher, dass die Batterie unbeschädigt und der Elektrolyt nicht gefroren ist. Achtung Gerätedefekt durch fehlerhafte Montage Bei falscher Montage kann es zu einem Gerätedefekt kommen. -
Seite 6: Über Das Produkt

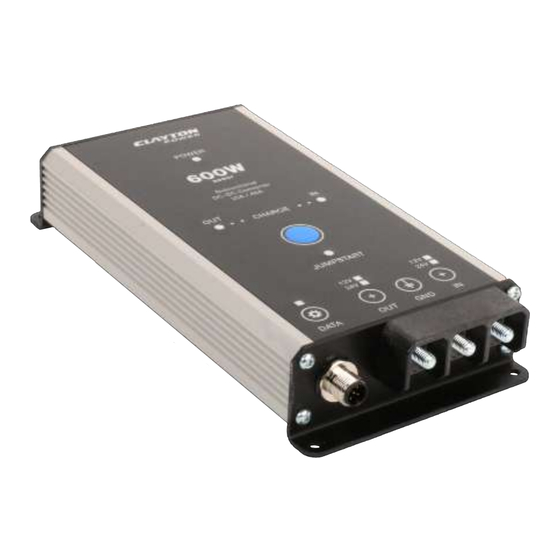

LEAB Automotive GmbH 3 Über das Produkt Abb. 1: CLP 600 1 Datenanschluss (M12) 2 Ausgang (+) 3 Masse (GND) 4 Eingang (+) 5 Jumpstart-Taste (Notstart) 4 Technische Daten Art.-Nr. 1041004001 Modell CLP 600 Eingangsspannung 12 V/24 V (11,5 V … 32 V) Eingangsstrom, max. -
Seite 7: Lieferumfang
LEAB Automotive GmbH Art.-Nr. 1041004001 Eigenverbrauch (Standby) < 1,6 W Wakeup-Spannung (D+) 4 V … 36 V Betriebstemperatur -25 °C … +80 °C Schutzart IP21 Abmessungen (L x B x H) 222 mm x 111 mm x 40 mm Gewicht 830 g 5 Lieferumfang Anzahl... -
Seite 8: Ladekennlinie
LEAB Automotive GmbH 6 Ladekennlinie Die Ladung von Bleibatterien erfolgt vollautomatisch mit einer fünfstufigen La- dekennlinie zur optimalen Ladung der Batterie. Phase Beschreibung 12 V 24 V Stage 1 Konstanter Strom 40 A 20 A (Level 1) Stage 2 Konstante Spannung 14,0 V 28,0 V (Level 1) -
Seite 9: Montage
LEAB Automotive GmbH 7 Montage Um das Gerät zu montieren, führen Sie folgenden Schritt aus: HINWEIS Montieren Sie das Gerät nicht direkt neben oder über Batterien. Wählen Sie einen kühlen, trockenen und gut belüfteten Montageort. 1. Befestigen Sie das Gerät an den 4 seitlichen Bohrungen (5 mm Ø). ð... -
Seite 10: Normalbetrieb
LEAB Automotive GmbH Batterien anschließen Achtung Gerätedefekt durch überhöhten Anzugsdrehmoment Die Anschlussbolzen des Geräts können durch einen überhöhten Anzugsdrehmoment beschädigt werden. 1. Wenden Sie zwischen 5,5 Nm und 6 Nm Anzugsdrehmoment auf jede Mutter an. 2. Ziehen Sie die Mutter nicht zu fest an. Um die Batterien (Starterbatterie und Zusatzbatterie) anzuschließen, führen Sie folgende Schritte aus: 1. -
Seite 11: Gerät Ausschalten
LEAB Automotive GmbH HINWEIS Ein Betrieb des Geräts ohne Wake-Up-Signal ist nicht möglich. 9.2 Gerät ausschalten Das Gerät schaltet automatisch aus, wenn kein Wake-Up-Signal (Pin 2) anliegt. 9.3 Betriebsstatus Die verschiedenen LEDs zeigen den Betriebsstatus des Geräts. Zustand Beschreibung Power Grün, Dauerlicht Gerät aktiv, Wake-Up-Signal aktiv Grün, blinkend, 1x... -
Seite 12: Notstart-Funktion
LEAB Automotive GmbH Zustand Beschreibung Data Grün, Dauerlicht CAN-Verbindung aktiv, Gerät wird gesteuert. Grün, blinkend (1Hz) CAN-Verbindung aktiv, Gerät wird nicht erkannt. IN/OUT 12 V Grün, Dauerlicht 12 V Ladevorgang aktiv IN/OUT 24 V Grün, Dauerlicht 24 V Ladevorgang aktiv IN/OUT 12 V und 24 Grün, Dauerlicht Automatische Eingangsspannungs-... -
Seite 13: Eu-Konformitätserklärung
Das System darf nicht über den Hausmüll entsorgt wer- den. Führen Sie es einer Recyclingstelle zu oder schicken Sie es an Ihre Verkaufsstelle. 12 EU-Konformitätserklärung Der Ladebooster CLP 600 von Clayton Power stimmt mit den Anforderungen der folgenden Richtlinien überein: – 2014/30/EU: EMV – 2011/65/EU: RoHS... -
Seite 14: Anschlussplan: Lithiumbatterie Von Clayton Power
LEAB Automotive GmbH 13 Anschlussplan: Lithiumbatterie von Clayton Power LEAB Automotive GmbH Thorshammer 6 24866 Busdorf... -
Seite 15: Anschlussplan: Bleibatterie
LEAB Automotive GmbH 14 Anschlussplan: Bleibatterie LEAB Automotive GmbH Thorshammer 6 24866 Busdorf... - Seite 16 Wir machen Strom mobil. LEAB Automotive GmbH Thorshammer 6 24866 Busdorf Tel: +49 (0) 4621 9 78 60-0 Fax: +49 (0) 4621 9 78 60-260 info@leab.eu Ohne die ausdrückliche schriftliche Genehmigung durch LEAB ist es nicht erlaubt, die Inhalte dieser Anleitung zu kopieren, zu vervielfältigen, zu übersetzen oder in anderweitiger Form an Dritte weiterzureichen.
